Acquista Telegärtner 100023425 100023425 Connettore BNC Presa 50 Ω 1 pz. da Conrad

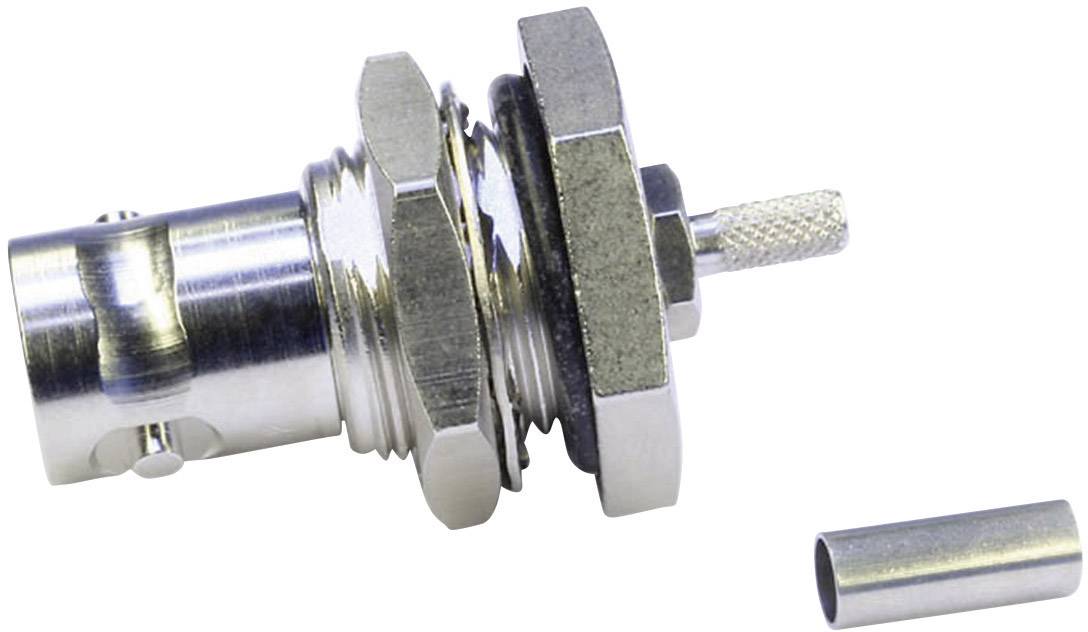

Un connettore metallico con superficie zigrinata e un manicotto metallico lasco accanto, probabilmente parte di un collegamento elettrico.

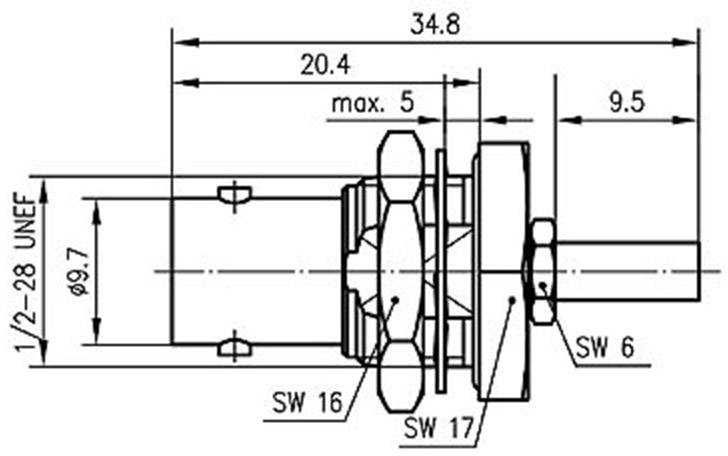

Disegno tecnico di un componente cilindrico con dimensioni: lunghezza 34,8 mm, diametro 9,7 mm, con marcature per filettature e larghezze delle chiavi.

1/2

Gruppo di cavi

RG 178 U

Tipo prodotto

Connettore BNC

Struttura

Presa

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (10,65 € / Pezzo)

10,65 €

IVA escl.

Solo 3 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Presa da incasso cavo BNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Dimensioni installazione: Z04

Gruppo di cavi: RG 178 U

Tipo prodotto: Connettore BNC

Struttura: Presa

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 1.85 mm

Ø foratura installazione: 11.8 mm

Frequenza (Max.): 4 GHz

Spessore pannello: 8.5 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023425

Resistenza isolamento: ≥ 5 GΩ

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023425

Tipo di chiusura: Baionetta

Ø cavo: 1.85 mm

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1090873 Telegärtner 100023425 100023425 Connettore BNC Presa 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090873 Telegärtner 100023425 100023425 Connettore BNC Presa 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
