Acquista Telegärtner 100023436 100023436 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo da Conrad

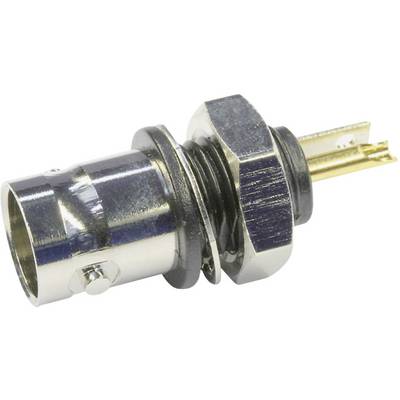

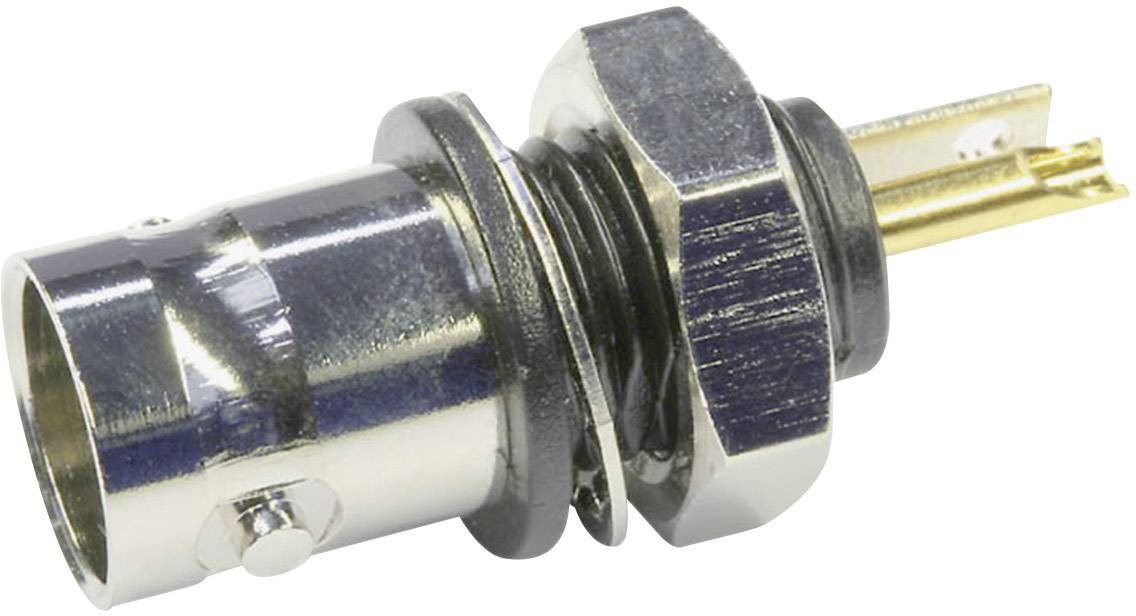

Connettore metallico, forma cilindrica, con contatti dorati e dado di fissaggio zigrinato.

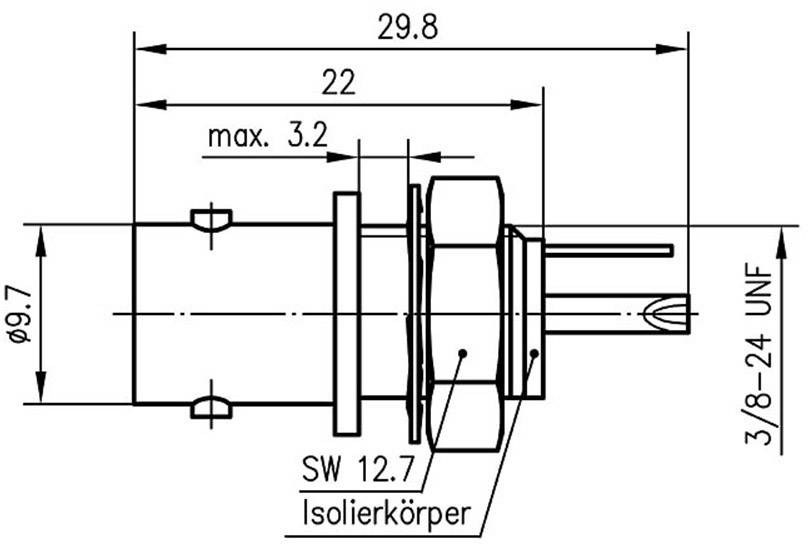

Disegno tecnico di un connettore con dimensioni in millimetri e specifiche di filettatura, che mostra la vista laterale con indicazioni per diametro e lunghezza.

1/2

Tipo di imballaggio

Pezzo

Tipo prodotto

Connettore BNC

Struttura

Presa verticale

Impedenza

50 Ω

Collegamento

A saldare

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

77 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (11,47 € / Pezzo)

11,47 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Presa BNC da incasso

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Dimensioni installazione: Z113
Con flangia di isolamento nera

Tipo di imballaggio: Pezzo

Tipo prodotto: Connettore BNC

Struttura: Presa verticale

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø foratura installazione: 9.8 mm

Spessore pannello: 3.2 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023436

Resistenza isolamento: ≥ 5 GΩ

Materiale d'isolamento: ABS

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023436

Tipo di chiusura: Baionetta

Documenti & Download

Scheda tecnica

Scheda tecnica 1090861 Telegärtner 100023436 100023436 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090861 Telegärtner 100023436 100023436 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
