Acquista Telegärtner 100023696 100023696 Connettore TNC Spina angolata 50 Ω 1 pz. da Conrad

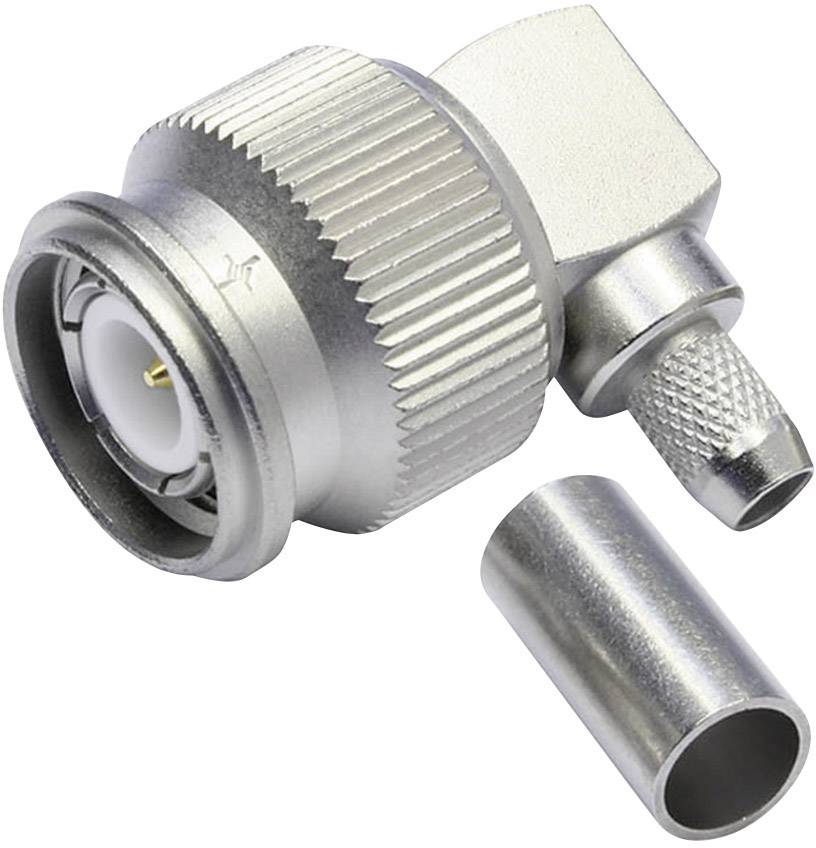

Un connettore coassiale argentato con forma angolata e un elemento metallico aggiuntivo, probabilmente utilizzato per fissare il cavo.

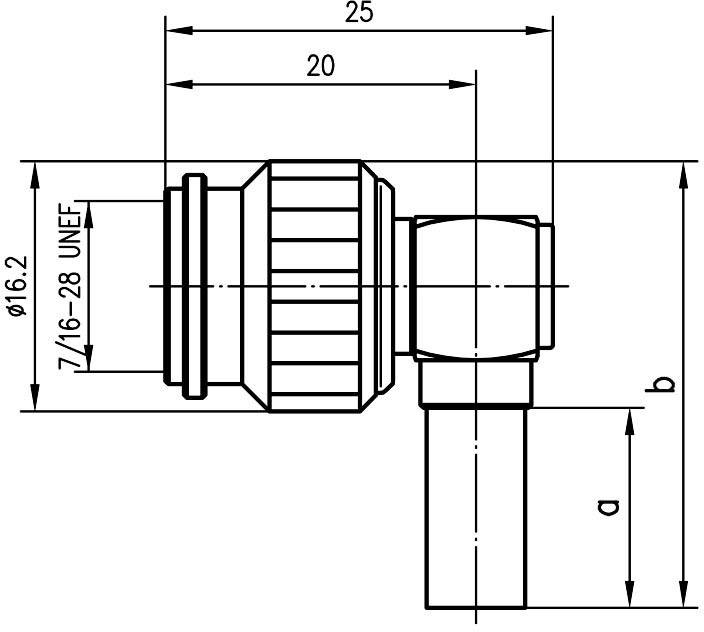

Disegno tecnico di un raccordo per tubo a 90 gradi con dimensioni: diametro 16,2 mm, lunghezze 20 mm e 25 mm, filettatura 7/16-28 UNEF.

1/2

Gruppo di cavi

RG 58 C/U

Tipo prodotto

Connettore TNC

Struttura

Spina angolata

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

205 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,83 € / Pezzo)

9,83 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Spina per cavo TNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Guida al

Confezionare cavi

Dati tecnici

Gruppo di cavi: RG 58 C/U

Tipo prodotto: Connettore TNC

Struttura: Spina angolata

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 4.95 mm

Frequenza (Max.): 5 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023696

Resistenza isolamento: 5 GΩ

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023696

Tipo di chiusura: A vite

Colore: Argento (Metallizzato)

Ø cavo: 4.95 mm

Peso: 0.02

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1091003 Telegärtner 100023696 100023696 Connettore TNC Spina angolata 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1091003 Telegärtner 100023696 100023696 Connettore TNC Spina angolata 50 Ω 1 pz.

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
