Acquista Telegärtner 100023701 100023701 Connettore TNC Spina dritta 50 Ω 1 pz. da Conrad

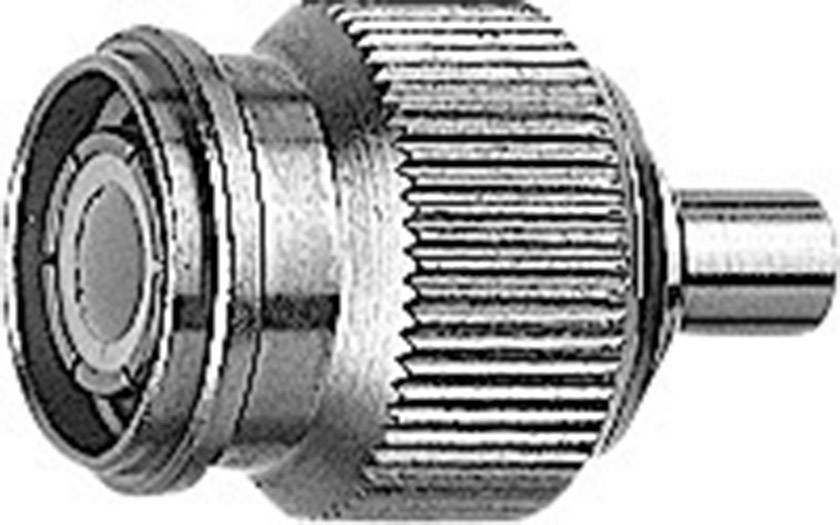

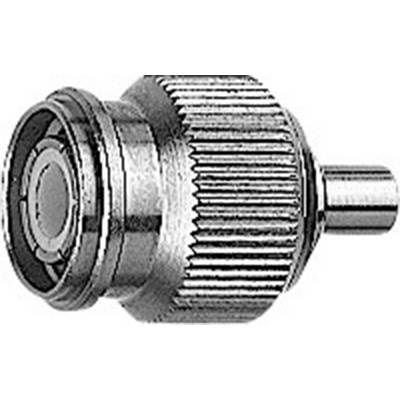

Adattatore metallico con impugnatura zigrinata e attacco cilindrico, probabilmente un connettore coassiale per connessioni via cavo.

Immagine simile

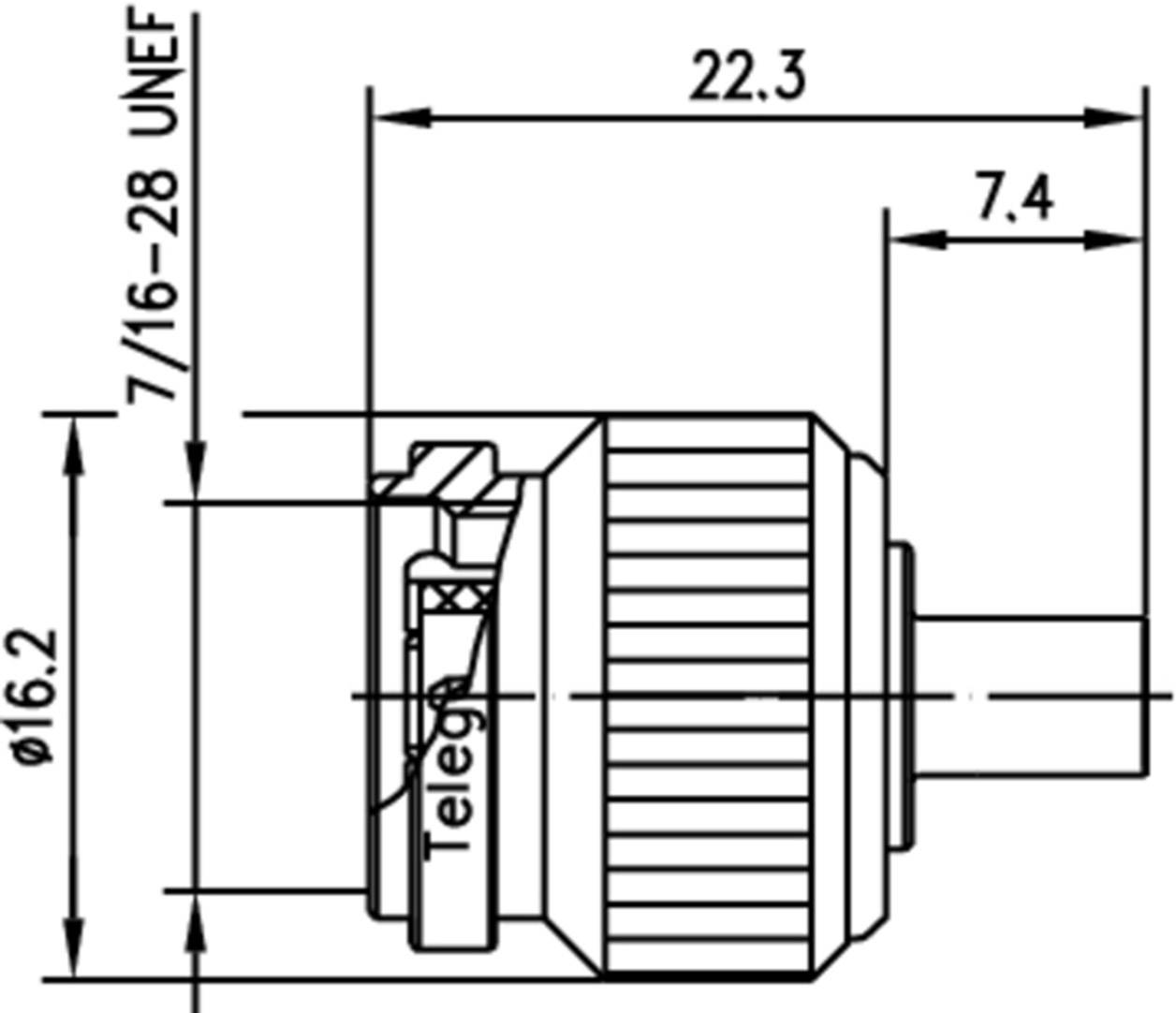

Disegno tecnico laterale di un connettore con dimensioni: lunghezza totale 22,3 mm, diametro 16,2 mm, parte del connettore 7,4 mm.

1/2

Immagine simile

Gruppo di cavi

UT 141

Tipo prodotto

Connettore TNC

Struttura

Spina dritta

Impedenza

50 Ω

Collegamento

A saldare

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

4 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (11,47 € / Pezzo)

11,47 €

IVA escl.

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore TNC

La denominazione connettore maschio-femmina è dovuta alla forma del conduttore interno.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: UT 141

Tipo prodotto: Connettore TNC

Struttura: Spina dritta

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø cavo: 3.50 mm

Frequenza (Max.): 11 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023701

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Materiale: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023701

Tipo di chiusura: A vite

Documenti & Download

Scheda tecnica

Scheda tecnica 1366184 Telegärtner 100023701 100023701 Connettore TNC Spina dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366184 Telegärtner 100023701 100023701 Connettore TNC Spina dritta 50 Ω 1 pz.

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
