Acquista Telegärtner 100023713 100023713 Connettore TNC Spina dritta 50 Ω 1 pz. da Conrad

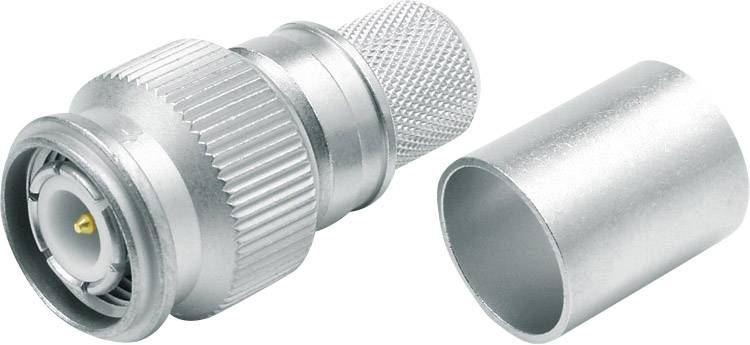

Connettore coassiale metallico e boccola, con sottili scanalature per una presa migliore, accessorio tipico per cavi in applicazioni tecniche.

Immagine simile

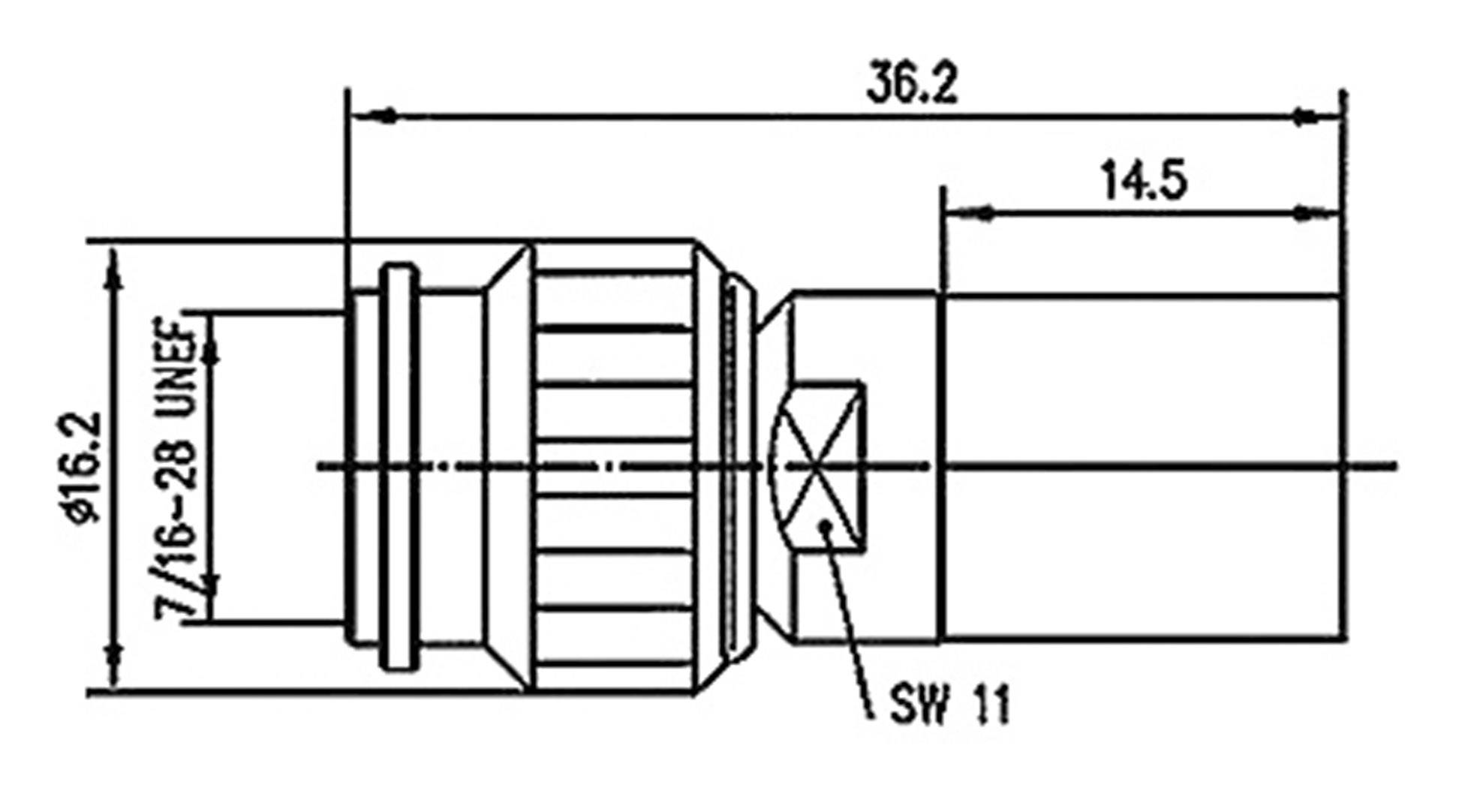

Disegno tecnico di un raccordo con quote dimensionali. Lunghezze principali 36,2 mm e 14,5 mm, diametro 16,2 mm, filettatura 7/16-28 UNEF.

1/2

Immagine simile

Gruppo di cavi

RG 213/U

Tipo prodotto

Connettore TNC

Struttura

Spina dritta

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

20 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore TNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: RG 213/U

Tipo prodotto: Connettore TNC

Struttura: Spina dritta

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 10.30 mm

Frequenza (Max.): 11 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023713

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023713

Tipo di chiusura: A vite

Documenti & Download

Scheda tecnica

Scheda tecnica 1366353 Telegärtner 100023713 100023713 Connettore TNC Spina dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366353 Telegärtner 100023713 100023713 Connettore TNC Spina dritta 50 Ω 1 pz.

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
