Acquista Tempo Communications T27622 Misuratore di potenza ottica da Conrad

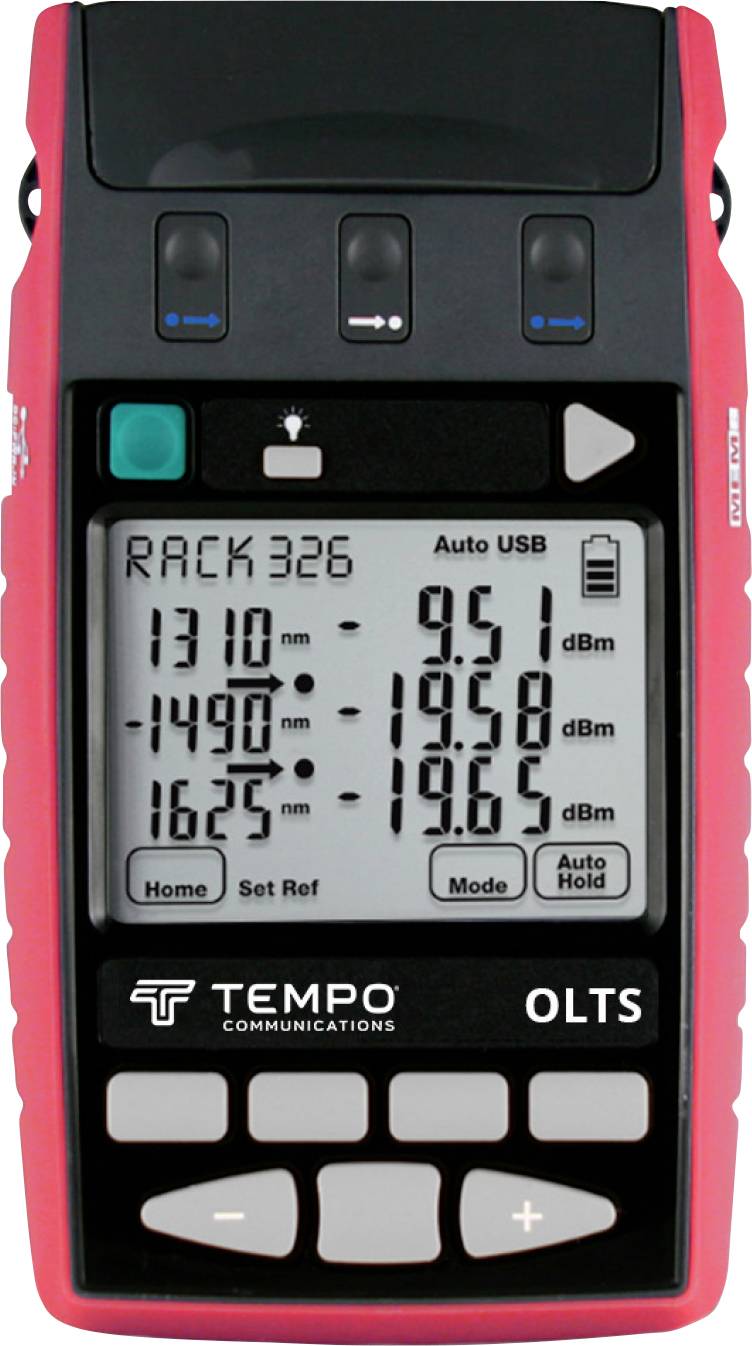

Un dispositivo rosso con display mostra valori di potenza ottica in dBm. A sinistra sono visibili le misurazioni per 1310, 1490 e 1625 nm. Tasti di controllo in basso.

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3299,18 € / Pezzo)

3299,18 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

OLTS, 1310-1550 NM LASER + VISITESTER, INGAAS

Kit di prova di perdita ottica doppio (OLTS)
Tester da visita T27622-INGAAS

Dati tecnici

Tipo di rilevatore (strumento di misura): InGaAs
Lunghezza d'onda di reazione (metri): Da 600 a 1700 nm
Lunghezze d'onda di calibrazione (metri): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
Intervallo di potenza (metri): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
Linearità nella gamma media (metri): 0,04 dB (tipico)
Incertezza totale (metri): 0,3 dB (max.)
Riconoscimento del tono ID e sensibilità autotest (strumento di misura): Fino a -50 dBm
Uscita modulata (sorgente): 270 Hz, 1 kHz, 2 kHz ± 2%, 12 toni ID multifibre
Lunghezza d'onda d'uscita (sorgente): Collegamento 1: Laser 1310-1550 nm, VisiTester
Tolleranza iniziale della lunghezza d'onda a 25 °C (sorgente): 20 nm
Ampiezza dello spettro @ FWHM (sorgente): 3 nm
Deriva della lunghezza d'onda (sorgente): 0,4 nm per °C (tipica)
Ripetibilità della riconnessione con 95 % di confidenza (fonte): 0,1 dB (per 1310-1550 nm, VisiTester)
Lunghezza d'onda VisiTester: 650 ± 5 nm
Velocità dello spettro VisiTester @FWHM: 3 nm
Deviazione della lunghezza d'onda VisiTester: 0,1 nm per °C.
Sicurezza laser VisiTester: Classe 1, IEC60825-2
Velocità di lampeggio VisiTester (manuale): CW o 2 Hz
Precisione (metri): 1% (0,06 dB)
Risoluzione (metri): 0,01 dB
Sensibilità di polarizzazione (metri): < 0,05 dB (tipico)
Riconoscimento del tono (metri): Da 150 a 9900 Hz ± 1%
Interfacce USB: Micro USB per alimentazione e software / USB-A per chiavetta di memoria
Spegnimento automatico: Selezionabile
Alloggiamento: Policarbonato (alloggiamento) / gomma (bordi e angoli)
Dimensioni display: 74 mm x 55 mm
Temperatura di esercizio: da -15 °C a +55 °C
Umidità relativa: Da 0 a 95 %

Tipo prodotto: Misuratore di potenza ottica

Display ottico: Sì

Dim.: (L x L x A) 35 x 105 x 190 mm

Peso: 420 g

Larghezza: 105 mm

Altezza: 190 mm

Lunghezza: 35 mm

Tipo: T27622

Documenti & Download

Scheda tecnica

Scheda tecnica 3338195 Tempo Communications T27622 Misuratore di potenza ottica

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3338195 Tempo Communications T27622 Misuratore di potenza ottica

Descrizione

Un doppio kit di test ottico delle perdite (OLTS) per testare potenza, attenuazione, continuità ed errori nei sistemi in fibra ottica a singolo diodo a 1310/1550 nm. In un piccolo pacchetto offre una soluzione potente per migliorare la flessibilità e la produttività dei test.

La funzione di tester da visita VFL 650 nm unisce un VFL nel segnale di prova durante il test dell'auto. Oltre al funzionamento come VFL tipico, consente un'identificazione visiva positiva di una fibra da collegare per il test di perdita.

Testo tradotto automaticamente

Versione

Facile da usare, sottile, robusto e versatile
Eccellente stabilità alla fonte
Ampio e chiaro display LCD, adatto alla luce del sole e retroilluminato
Memoria di grandi dimensioni con tag di testo e timestamp
Estrazione della memoria su unità flash USB con un tasto
Software di report KITS™ per la raccolta e la creazione di report
Autotest del misuratore di potenza con una precisione di 1% e 25 calibrati
Rapporti di calibrazione tracciabili: Misuratore di potenza e linearità, fonte e stabilità
Spine intercambiabili con cappuccio antipolvere e staffa ribaltabile
Generatore/rilevatore di toni di prova Multi-Fiber ID
Lunga durata della batteria alcalina con alimentatore/caricabatterie micro USB esterno
