Acquista Tempo Communications T27624 Misuratore di potenza ottica da Conrad

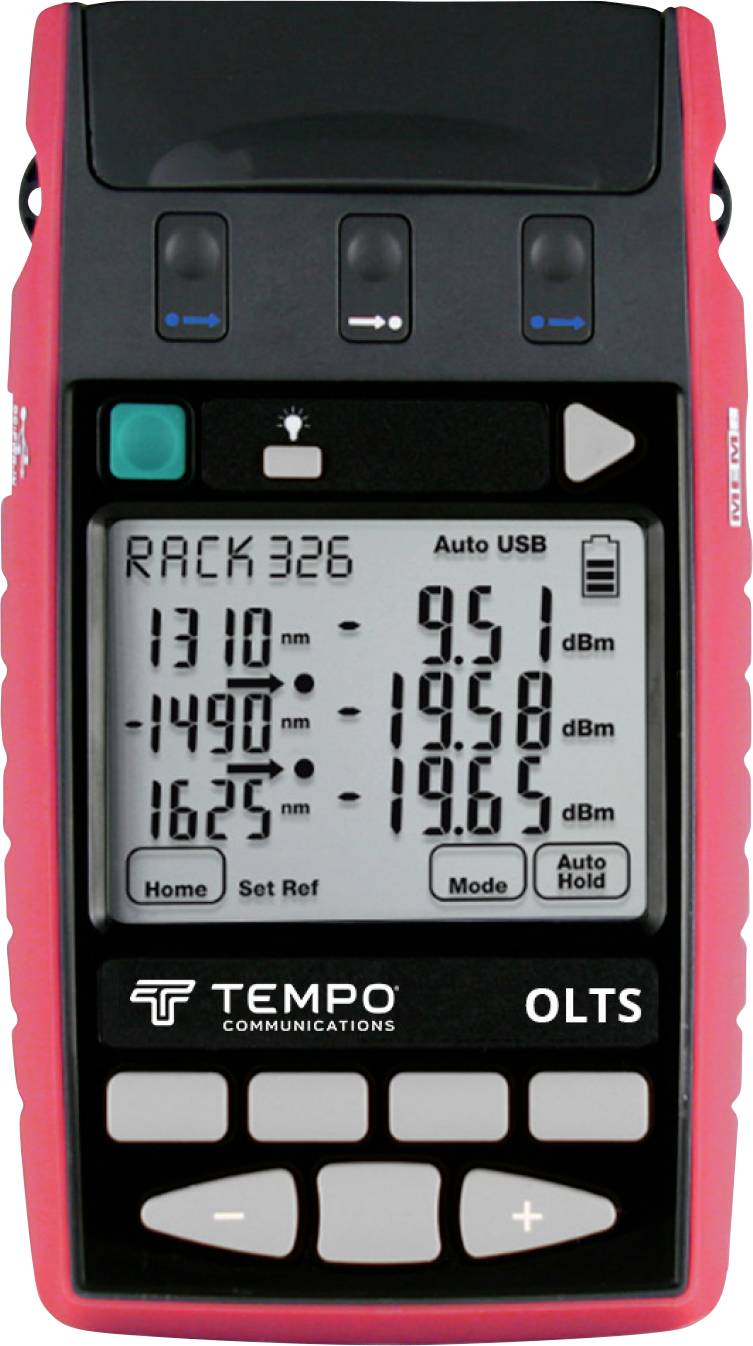

Un dispositivo di misurazione ottica con display digitale che mostra valori di misurazione in dBm e lunghezza in metri. Pulsanti superiori e inferiori.

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (4077,87 € / Pezzo)

4077,87 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

OLTS, 850-1300 LED, 1310-1550 LASER + VISITESTER, INGAAS

Kit di prova di perdita ottica Quad (OLTS)
Tester da visita T27624-INGAAS

Dati tecnici

Tipo di rilevatore (strumento di misura): InGaAs
Lunghezza d'onda di reazione (metri): Da 600 a 1700 nm
Lunghezze d'onda di calibrazione (metri): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
Intervallo di potenza (metri): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
Linearità nel campo medio (metri) 0,04 dB (tipico)
Incertezza totale (metri): 0,3 dB (max.)
Riconoscimento del tono ID e sensibilità autotest (strumento di misura): Fino a -50 dBm
Uscita modulata (sorgente): 270 Hz, 1 kHz, 2 kHz ± 2%, 12 toni ID multifibre
Lunghezza d'onda d'uscita (sorgente): Collegamento 1: Laser 1310-1550 nm, VisiTester / collegamento 3: LED 850, 1300 nm
Tolleranza iniziale della lunghezza d'onda a 25 °C (sorgente): 20 nm (per 1310, 1550 nm)
Stabilità a breve termine per 15 min., tipica ±2 °C, dopo il riscaldamento, ORL < -25 dB (sorgente): 0,04 dB (per 1310, 1550 nm) / 0,01 dB (per 850, 1300 nm)
Stabilità tramite temperatura (sorgente): 0,6 dB (tipico per 1310, 1550 nm) / 0,35 dB (tipico per 850, 1300 nm)
Ampiezza dello spettro @ FWHM (sorgente): 3 nm (tipico per 1310, 1550 nm)
Deriva della lunghezza d'onda (sorgente): 0,4 nm per °C (tipica per 850, 1300, 1310, 1550 nm)
Ripetibilità della riconnessione con 95 % di confidenza (sorgente): 0,1 dB (per laser 1310-1550 nm, VisiTester)/0,05 dB (per LED 850, 1300 nm)
Lunghezza d'onda VisiTester: 650 ± 5 nm
Velocità dello spettro VisiTester @FWHM: 3 nm
Deviazione della lunghezza d'onda VisiTester: 0,1 nm per °C.
Potenza VisiTester: +2 dBm ± 1 dB @ SMF
Sicurezza laser VisiTester: Classe 1, IEC60825-2
Velocità di lampeggio VisiTester (manuale) CW o 2 Hz
Precisione (metri): 1% (0,06 dB)
Risoluzione (metri): 0,01 dB
Sensibilità di polarizzazione (metri): < 0,05 dB (tipico)
Riconoscimento del tono (metri): Da 150 a 9900 Hz ± 1%
Interfacce USB: Micro USB per alimentazione e software / unità flash USB-A.
Spegnimento automatico: Selezionabile
Alloggiamento: Policarbonato (alloggiamento) / gomma (bordi e angoli)
Dimensioni display: 74 mm x 55 mm
Temperatura di esercizio: da -15 °C a 55 °C
Umidità relativa: Da 0 a 95 %

Tipo prodotto: Misuratore di potenza ottica

Display ottico: Sì

Dim.: (L x L x A) 35 x 105 x 190 mm

Peso: 420 g

Larghezza: 105 mm

Altezza: 190 mm

Lunghezza: 35 mm

Tipo: T27624

Documenti & Download

Scheda tecnica

Scheda tecnica 3338196 Tempo Communications T27624 Misuratore di potenza ottica

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3338196 Tempo Communications T27624 Misuratore di potenza ottica

Descrizione

Un kit di test OLTS (Quad Optical Loss Test Set) per testare potenza, attenuazione, continuità ed errori in sistemi in fibra ottica monomodale e multimodale a 850/1300 nm e 1310/1550 nm. In un piccolo pacchetto offre una potente soluzione multimetro ottico per migliorare la flessibilità e la produttività dei test.

La funzione di tester da visita VFL 650 nm sulla porta sorgente singlemode mescola un VFL nel segnale di prova durante il test dell'auto. Oltre al funzionamento come VFL tipico, consente un'identificazione visiva positiva di una fibra da collegare per il test di perdita.

Testo tradotto automaticamente

Versione

Facile da usare, sottile, robusto e versatile
Sorgenti multimode compatibili con EF
Eccellente stabilità alla fonte
Ampio e chiaro LCD è leggibile e retroilluminato anche alla luce del sole
Memoria di grandi dimensioni con tag di testo e timestamp
Estrazione della memoria su unità flash USB con un solo tasto
Software di report KITS™ per la raccolta e la creazione di report
Misuratore di potenza autotest con precisione 1% e 31 calibrati
Rapporti di calibrazione tracciabili: Misuratore di potenza e linearità, fonti e stabilità
Collegamenti intercambiabili con cappuccio antipolvere e staffa ribaltabile
Generatore/rilevatore di toni di prova multi-fibra ID
Lunga durata della batteria alcalina con alimentazione esterna/caricabatterie tramite micro USB
