Tester per reti di telecomunicazione PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Rete
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (2520,49 € / Pezzo)
2520,49 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli

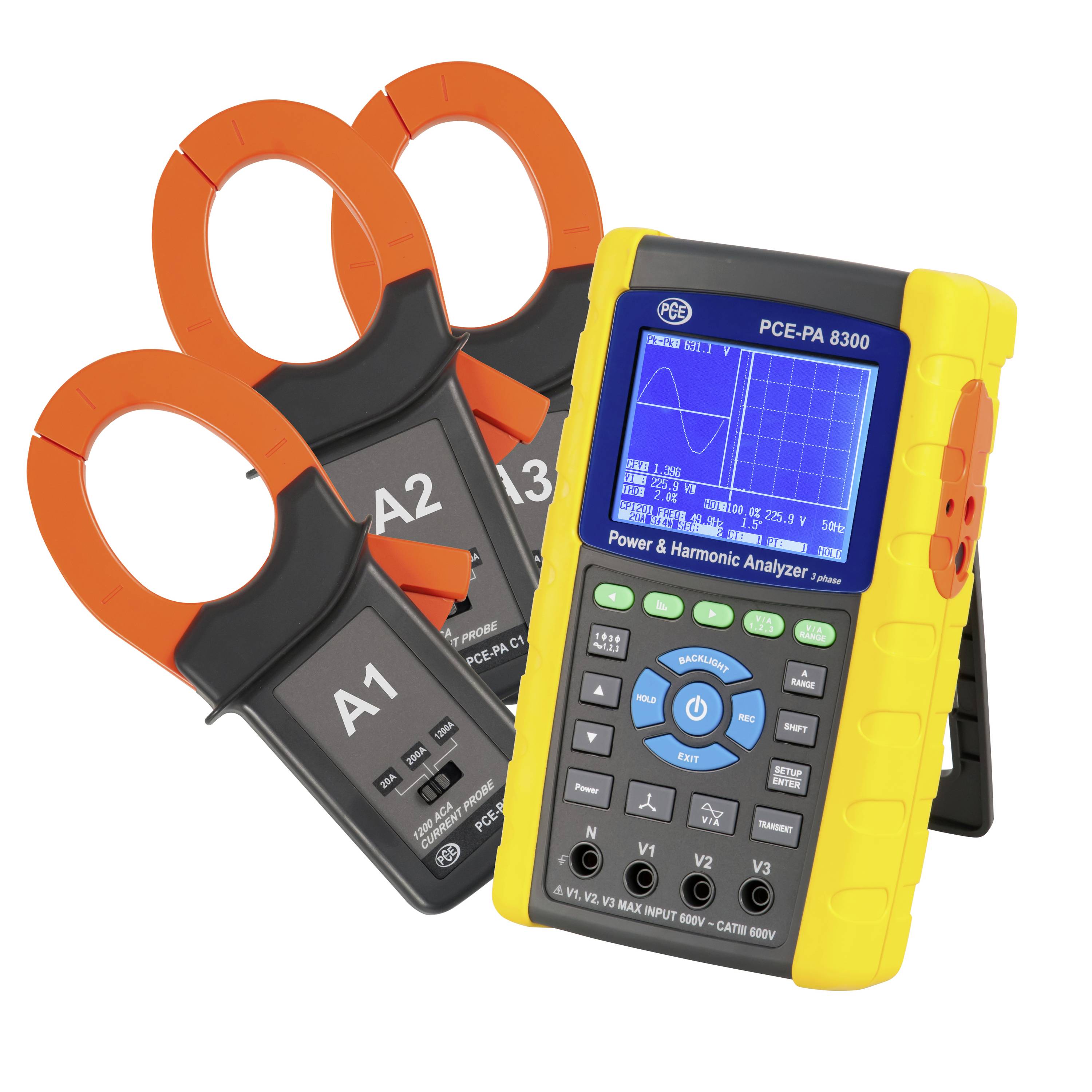

Misuratore di potenza PCE-PA 8300-1
- Analizzatore di potenza e di disturbi di rete trifaseMisurazione fino a 1200 A CAAnalisi armoniche e armonicheMisurazione della potenza reattiva, attiva e reattivaMisurazione del fattore di potenzaPinze amperometriche Collegabile dal produttoreSchede di memoria SDIntervallo di memoria regolabileMisura fino a 600 V CAMisurazione dell'angolo di fase / frequenzaDisplay grafico con rappresentazione armonicaAlloggiamento robustoSelezione automatica del campo di misura (AC V)
Dati tecnici
- Misurazione della tensione (CA V)Intervallo di misura precisione risoluzione10 V... 600 V (fase troppo neutra)10 V... 600 V (fase a fase)0,1 V ±(0,5% + 0,5 V)Misurazione della corrente (AC A) kit 1Intervallo di misura precisione risoluzione20 A 0,001 A (< 10 A)0,01 A (>= 10 A) ±(0,5% + 0,1 A)200 A 0,01 A (< 100 A)0,1 A (>= 100 A) ±(0,5% + 0,5 A)1200 A 0,1 A (< 1000 A)1 A (>= 1000 A) ±(0,5 A + 5 A)Potenza attiva intervallo di misura risoluzione precisione0 ... 9,999 kW 0,001 kW ±(1% + 0,008 kW)10... 99,99 kW 0,01 kW ±(1% + 0,008 kW)100... 999,9 kW 0,1 kW ±(1% + 0,8 kW)1... 9,999 MW 0,001 MW ±(1% + 0,008 MW)Potenza apparente intervallo di misura risoluzione precisione0 ... 9,999 kVA 0,001 kVA ±(1% + 0,008 kVA)10... 99,99 kVA 0,01 kVA ±(1% + 0,08 kVA)100... 999,9 kVA 0,1 kVA ±(1% + 0,8 kVA)1... 9,999 MVA 0,001 MVA ±(1% + 0,008 MVA)Potenza reattiva intervallo di misura risoluzione precisione0 ... 9,999 kvar 0,001 kvar ±(1% + 0,008 kvar)10... 99,99 kvar 0,01 kvar ±(1% + 0,08 kvar)100... 999,9 kvar 0,1 kvar ±(1% + 0,8 kvar)1... 9,999 MVAR 0,001 MVAR ±(1% + 0,008 MVAR)Intervallo di misura energia attiva precisione risoluzione0 ... 9,999 kWh 0,001 kWh ±(2% + 0,008 kWh)10... 99,99 kWh 0,01 kWh ±(2% + 0,08 kWh)100... 999,9 kWh 0,01 kWh ±(2% + 0,8 kWh)1... 9,999 MWh 0,001 MWh ±(2% + 0,008 MWh)Campo di misura energia apparente precisione risoluzione0 ... 9,999 kVAh 0,001 kVAh ±(2% + 0,008 kVAh)10... 99,99 kVAh 0,01 kVAh ±(2% + 0,08 kVAh) 100... 999,9 kVAh 0,01 kVAh ±(2% + 0,8 kVAh)1... 9,999 MVAh 0,001 MVAh ±(2% + 0,008 mAh)Intervallo di misura dell'energia reattiva precisione della risoluzione0 ... 9,999 kVARh 0,001 kVARh ±(2% + 0,008 kVARh)10... 99,99 kVARh 0,01 kVARh ±(2% + 0,08 kVARh)100... 999,9 kVARh 0,01 kVARh ±(2% + 0,8 kVARh)1... 9,999 mVARh 0,001 mVARh ±(2% + 0,008 mVARh)Fattore di potenza intervallo di misura risoluzione precisione0 ... 1 0,01 ± 0,04Intervallo di misura dell'angolo di fase precisione della risoluzione-180°... 180° 0,1° ± 1°Frequenza intervallo di misura risoluzione precisione45... 65 Hz 0,1 Hz ± 0,1 HzArmoniche di tensione alternata a 50/60 Hz Intervallo di misura precisione risoluzione1... 20ordine massimo 0,1 V.0,1 % ± (2 % + 0,5 V) ± (2 % + 10 cifre)21... 30ordine massimo 0,1 V.0,1 % ± (2 % + 0,5 V) ± (2 % + 20 cifre)31... 50ordine 0,1 V.0,1% R13non specificato Corrente alternata armonica a 50/60 HzIntervallo di misura precisione risoluzione1... 20 ordine massimo 0,001... 1 A0,1 % ± (2 % + 0,5 A)± (2% + 10 cifre)21... Ordine 30 0,001... 1 A0,1 % ± (2 % + 0,5 A)± (2% + 20 cifre)31... 50ordine 0,001... 1 A0,1% non specificatoSpecifiche tecniche generaliDisplay 3,7" LCD a matrice di punti (320 x 240 pixel)STANDARD DI SICUREZZA IEC1010CAT III 600 V.Resistenza d'ingresso AC V 10 mOhmFrequenza di lavoro pinze amperometriche 40 Hz... 1 kHzFrequenza di lavoro testata pinze amperometriche 45 Hz... 65 HzProtezione da sovraccarico AC V.CA A 720 V RMS1300 A con pinza amperometricaMemoria dati scheda SDIntervallo di registrazione 1 secondoFunzione di registrazione di datiMemorizzazione in tempo reale su scheda SDIntervallo di memoria 2 secondi... 7200 secondiUscita dati tramite USB o RS-232 a seconda del cavo di collegamento (solo per la rappresentazione live sul PC)Temperatura di esercizio: da 0 ... +50 °CUmidità ambientale < 80% URAlimentazione 8 batterie AA da 1,5 V.Alimentazione 9 VAssorbimento di corrente strumento di misura: 500 mA CCPinza amperometrica: 34 mA CCDiametro massimo del cavo pinze amperometriche: 50 mmDimensioni misuratore: 225 x 125 x 64 mmPinza amperometrica: 210 x 64 x 33 mmGanascia di serraggio 86 mm (esterna)Peso misuratore: 948 g (incl Batterie)Pinza amperometrica: 467 g (incl Cavo)
- Tipo prodotto
Tester per reti di telecomunicazione
- Display
LCD
- Display ottico
Sì
- Prese di misura
RS232
- Dim.
(L x L x A) 125 x 64 x 225 mm
di fabbrica senza certificato
- Peso
948 g
- Zona
Rete
- Categoria di misura
CAT III 600 V
- Larghezza
64 mm
- Altezza
225 mm
- Lunghezza
125 mm
- Profondità
64 mm
- Tipo
PCE-PA 8300-1
- Display
LCD
- Tensione di alimentazione
9 V
Documenti & Download
Scheda tecnica
Scheda tecnica 2813621 Tester per reti di telecomunicazione PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Rete
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2813621 Tester per reti di telecomunicazione PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Rete
Descrizione

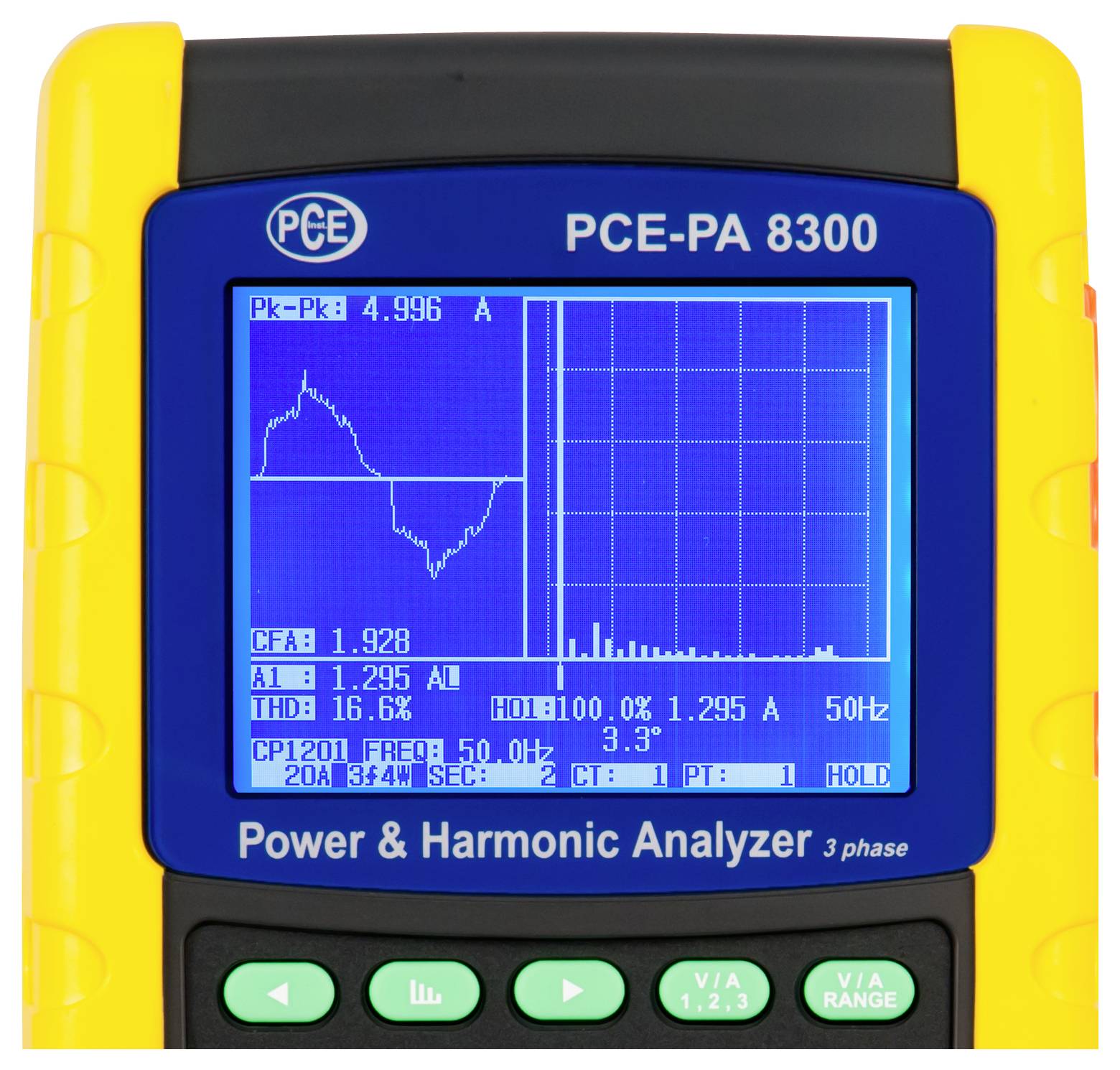

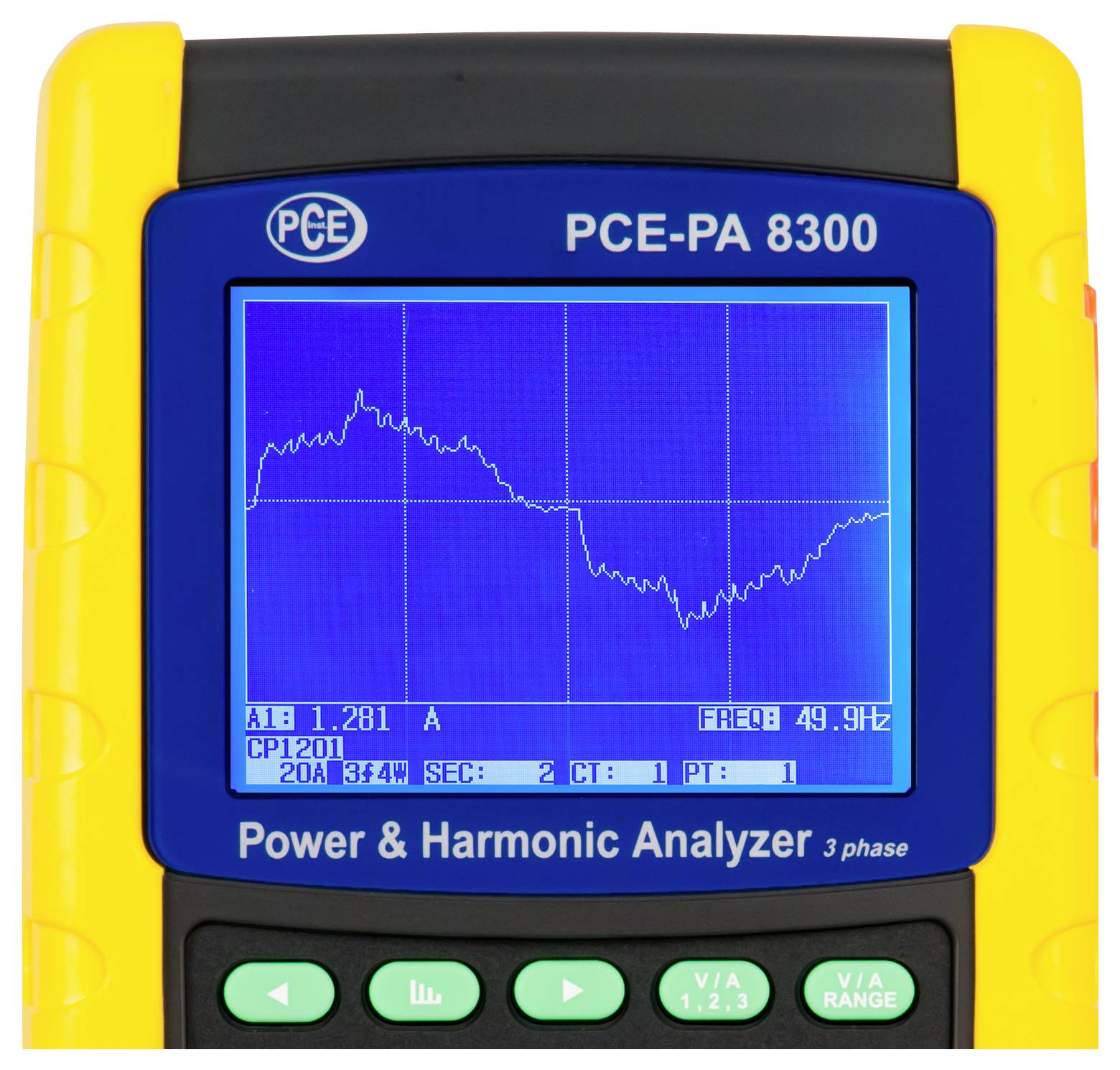

Il misuratore di potenza PCE-PA 8300-1 si distingue per la sua facilità di utilizzo. Il misuratore di potenza memorizza tutti i valori misurati su una scheda SD. Il misuratore di potenza PCE-PA 8300-1 può essere utilizzato per la misurazione della potenza e per l'analisi della rete. La potenza può essere misurata dal misuratore di potenza fino a 9999 MW. Per l'analisi della rete, il misuratore di potenza PCE-PA 8300-1 può determinare con precisione armoniche e armoniche fino a 50° ordine.Tutti i valori di misura sono visualizzati sul grafico LCD. In questo modo non è un problema con il misuratore di potenza rappresentare le distorsioni della rete. Per un'analisi precisa della rete e delle prestazioni, i dati di misurazione possono essere memorizzati su una scheda di memoria SD in un intervallo di memoria liberamente regolabile. Ciò consente riprese a lungo termine con il misuratore di potenza PCE-PA 8300-1.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Misurazione della tensione: 10... 600 V CAMisurazione della corrente: 20... 1.200 A CA Misurazione della potenza: 0 kW... 9,999 MW (VA/VAR)Analisi armoniche e armonicheIncl. 3 pinze amperometriche

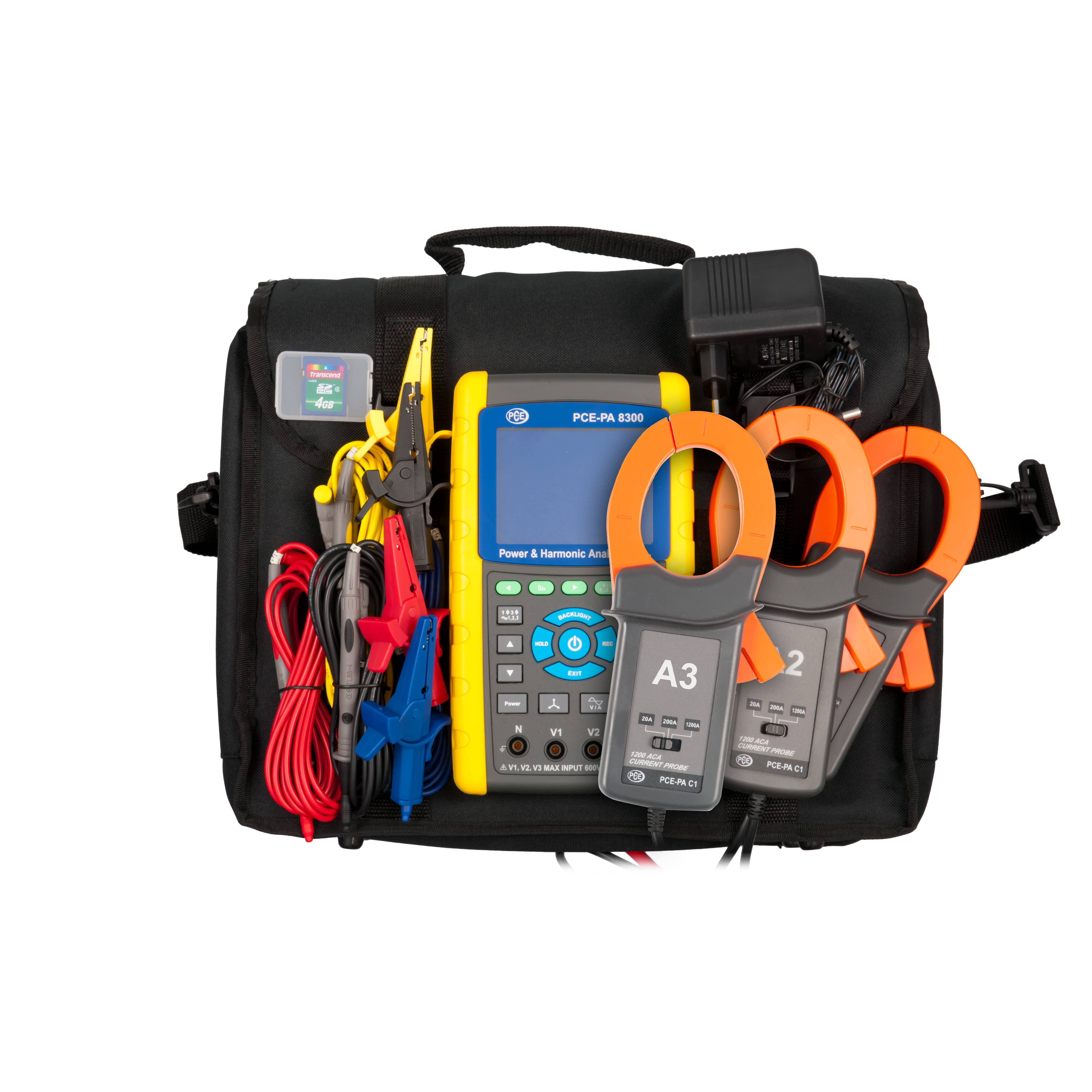

Contenuto della fornitura
- 1 misuratore di potenza PCE-PA 8300-13 x pinze amperometriche4 morsetti a coccodrillo isolati4 x puntali di misurazione di sicurezza6 batterie AA da 1,5 V.1 x adattatore di rete da 9 V.1 x custodia per il trasporto1 scheda di memoria SD da 2 GB1 manuale di istruzione per l'uso
