Name: TinkerForge 293 Contatore di frequenza Multicolore 1 pz.
Brand: TinkerForge
SKU: 2255055
Availability: InStock

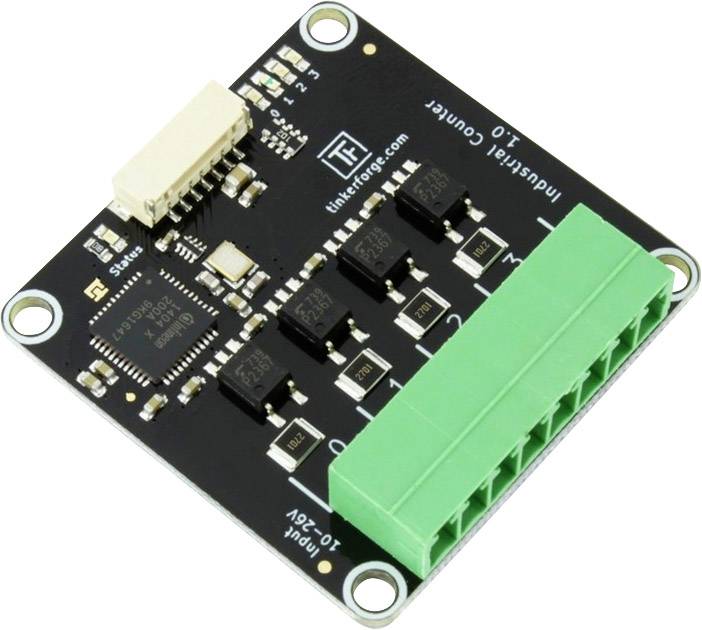

Piccolo modulo elettronico quadrato con lista di connessioni verde e diversi componenti elettronici su sfondo nero.

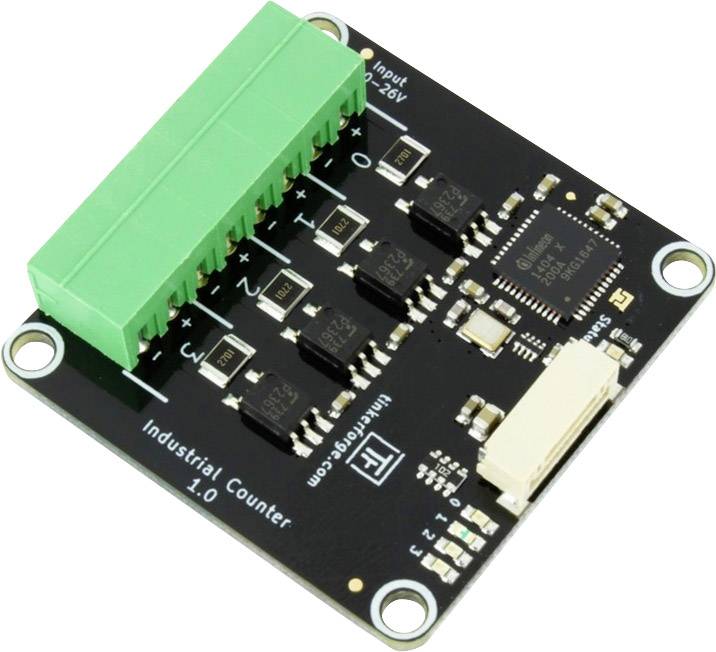

Scheda elettronica nera con blocco di connessione verde e diversi chip IC. Iscrizione: Industrial Counter 1.0, Input 12-24V.

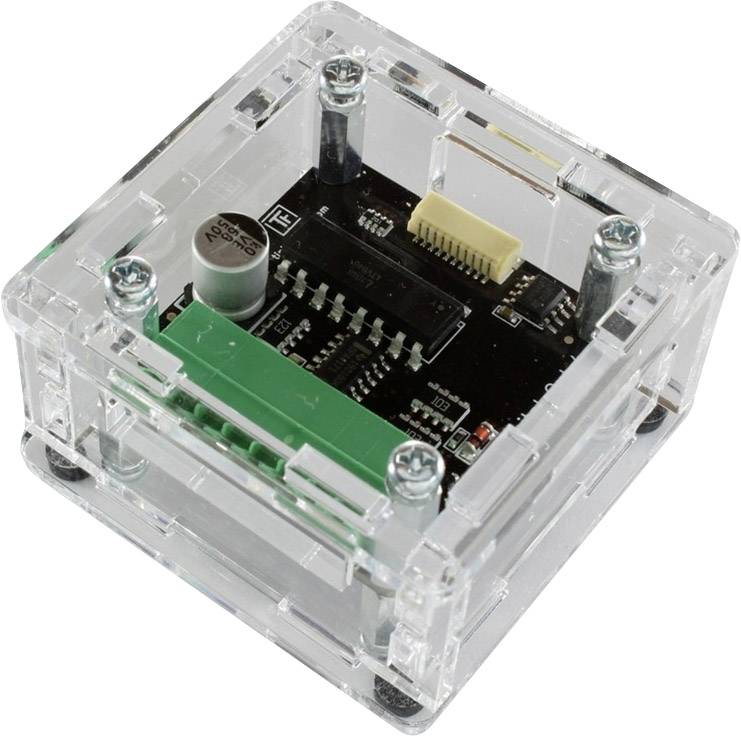

Modulo elettronico in custodia trasparente, mostra la scheda con condensatori e circuiti, per montaggio o progetto tecnico.

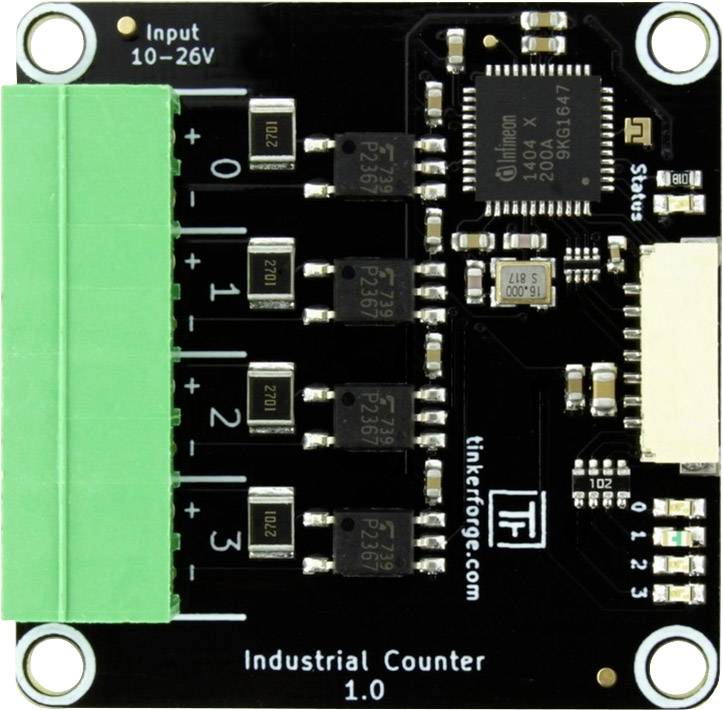

Scheda industriale con blocco di connessione verde a sinistra, diversi chip neri a destra e etichette per ingressi 0-4.

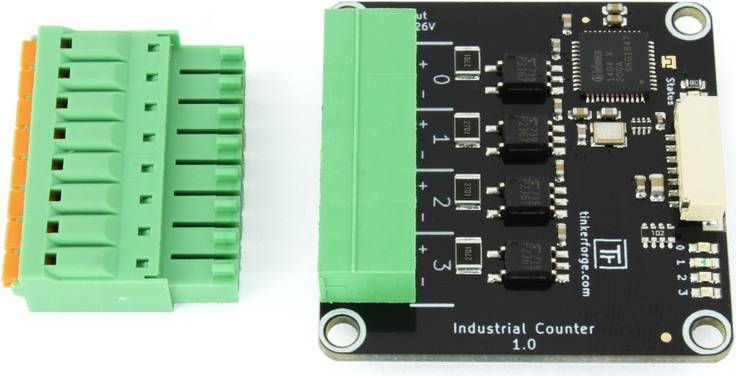

Contatore industriale 1.0 su scheda nera e connettore verde. Dispositivo elettronico per applicazioni industriali.

1/5

Consegna entro Lun 12 Ott

13 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (38,52 € / Pezzo)

38,52 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

TinkerForge 293 contatore industriale Bricklet

Contatore di frequenza con 4 canali isolati galvanicamente
Contatore a fianco configurabile per canale
Misura il ciclo di lavoro, la frequenza e lo stato per canale
Misurazione della frequenza nell'intervallo da 0,03Hz a 4MHz
Risoluzione temporale fino a 10,4 ns e risoluzione di frequenza fino a 0,03 Hz

Dati tecnici

Tipo prodotto: Contatore di frequenza

Contenuto: 1 pz.

Colore: Multicolore

Layout tastiera: Tedesco, QWERTZ

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2255055 TinkerForge 293 Contatore di frequenza Multicolore 1 pz.

Descrizione

Il contatore industriale Bricklet può essere utilizzato per espandere Bricks con quattro contatori di frequenza indipendenti.

Il Bricklet è dotato di un contatore a fianco integrato, che può misurare il rapporto di lavoro, il periodo e la frequenza separatamente per canale. Le frequenze fino a 4 MHz possono essere elaborate dal Bricklet.

Il contatore di frequenza può contare in salita, in discesa ed entrambi i cambi di fianco. La direzione del contatore (alta o bassa) è regolabile. È anche possibile utilizzare un canale come ingresso di direzione per un altro contatore (ad es. High = conta alto, low = conta giù).

Tutti e 4 i canali sono separati galvanicamente l'uno dall'altro.

Le applicazioni di esempio per il Bricklet sono la lettura di un segnale PWM o la lettura di sensori che dispongono di un contatore a fianco o di un'uscita di frequenza.

Il contatore industriale Bricklet ha una spina Bricklet a 7 poli ed è collegato a un brick con un cavo Bricklet 7p-10p.

Testo tradotto automaticamente

Versione

Consumo di corrente: 100 mW (20 mA a 5 V)
tipo di ingresso: Quattro ingressi optoaccoppiatori (con resistenza in serie 2.7kΩ)
corrente d'ingresso: A seconda della tensione d'ingresso, circa 3,85 mA/12 V, Tensione
d'ingresso massima 8,3mA/24V: Tensione
di livello basso 26V (DC): Tensione di livello alto 0-2V: Isolamento 10-26V: Frequenza
d'ingresso minima 3750Vrms (valore optoaccoppiatore): Frequenza d'ingresso massima 0,03MHz: Risoluzione di tempo 4MHz: Fino a 10.4ns (Duty Cycle Prescaler impostato su 1)
risoluzione di frequenza: Fino a 0,03Hz (tempo di integrazione di frequenza impostato su 32768ms)
