TOOLCRAFT PZ-507 1365635 Kit pinza crimpatrice 439 parti Capocorda, Spina piatta, Isolamento Spina piatta, Connettore di
EAN:
Codice produttore
Articolo n°:
Numero
Totale (94,25 € / Pezzo)
94,25 €
IVA escl.
Highlights & Dettagli

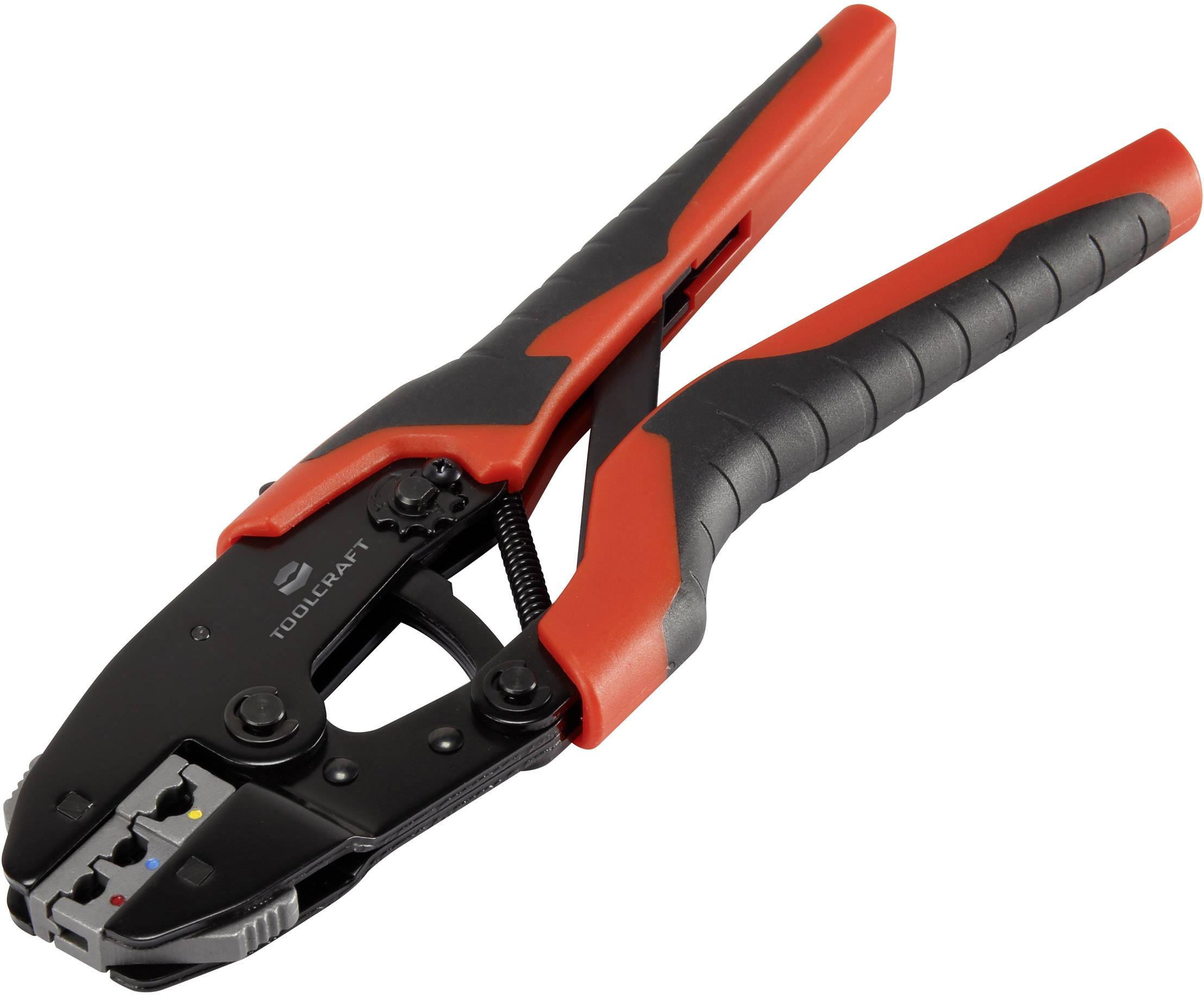

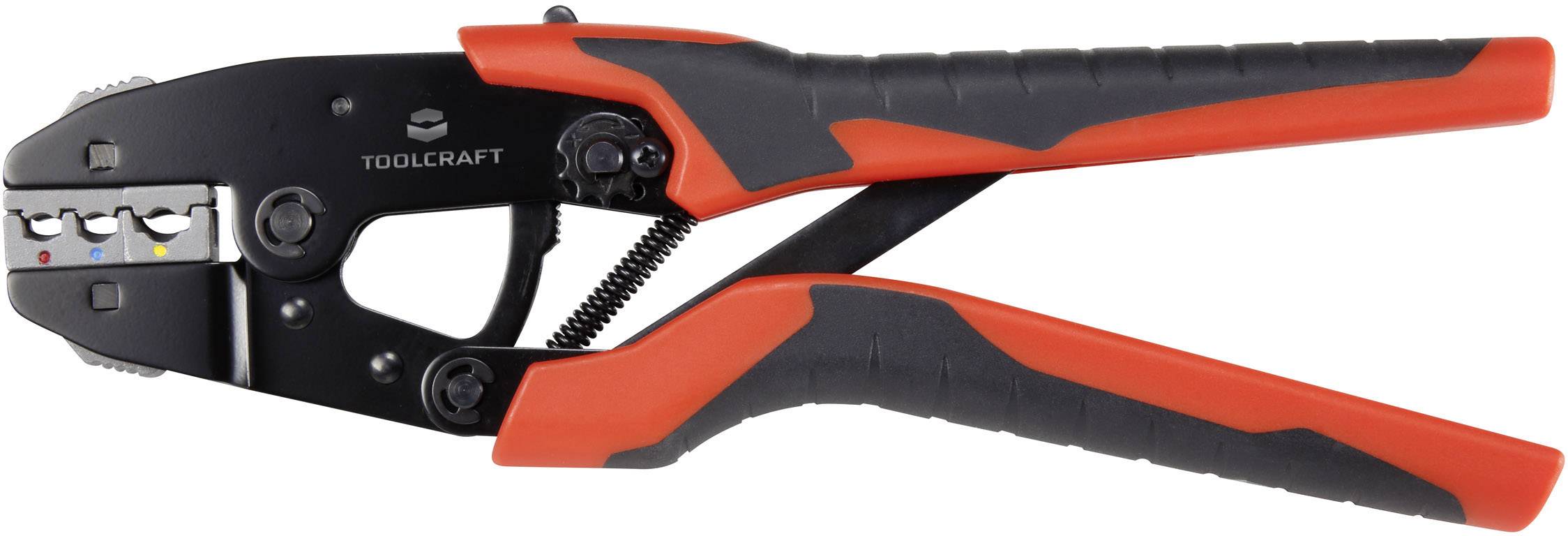

Kit pinza crimpatrice 439 pz.
- Con inserti di crimpatura intercambiabili
- Meccanismo a cricchetto
- Vasta gamma di accessori di capicorda, connettore femmina piatto, boccole per connettore femmina piatto, connettori di testa e tubetti terminali
Dati tecnici
- Dimensioni valigetta da trasporto: 37 x 27,5 x 7 cm
- Tipo prodotto
Kit pinza crimpatrice
- Codice articolo produttore
1365635
- Campo di applicazione
Capocorda
Spina piatta
Isolamento Spina piatta
Connettore di testa
Boccola
- Range di compressione
0.5 fino a 16 mm²
- Range di compressione (min.)
0.5 mm²
- Range di compressione (max.)
16 mm²
- Lunghezza
258 mm
- Larghezza
91 mm
- Altezza
19.5 mm
- Peso
570 g
- Adatto per
Connettore femmina piatto isolato, boccole per connettori femmina piatti con diramazione, capicorda a forcella, capicorda ad anello e connettori di testa da 0,5 - 1,0 mm / 1,5 - 2,5 mm / 4 - 6 mm
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1365635 TOOLCRAFT PZ-507 1365635 Kit pinza crimpatrice 439 parti Capocorda, Spina piatta, Isolamento Spina piatta, Connettore di
Informazioni
Informazioni 1365635 TOOLCRAFT PZ-507 1365635 Kit pinza crimpatrice 439 parti Capocorda, Spina piatta, Isolamento Spina piatta, Connettore di
Condizioni di garanzia
Condizioni di garanzia 1365635 TOOLCRAFT PZ-507 1365635 Kit pinza crimpatrice 439 parti Capocorda, Spina piatta, Isolamento Spina piatta, Connettore di
Descrizione
Il set professionale per comprimere capicorda, connettori femmina piatti, boccole per connettori femmina piatti, connettori di testa e tubetti terminali semplicemente sostituendo le ganasce.

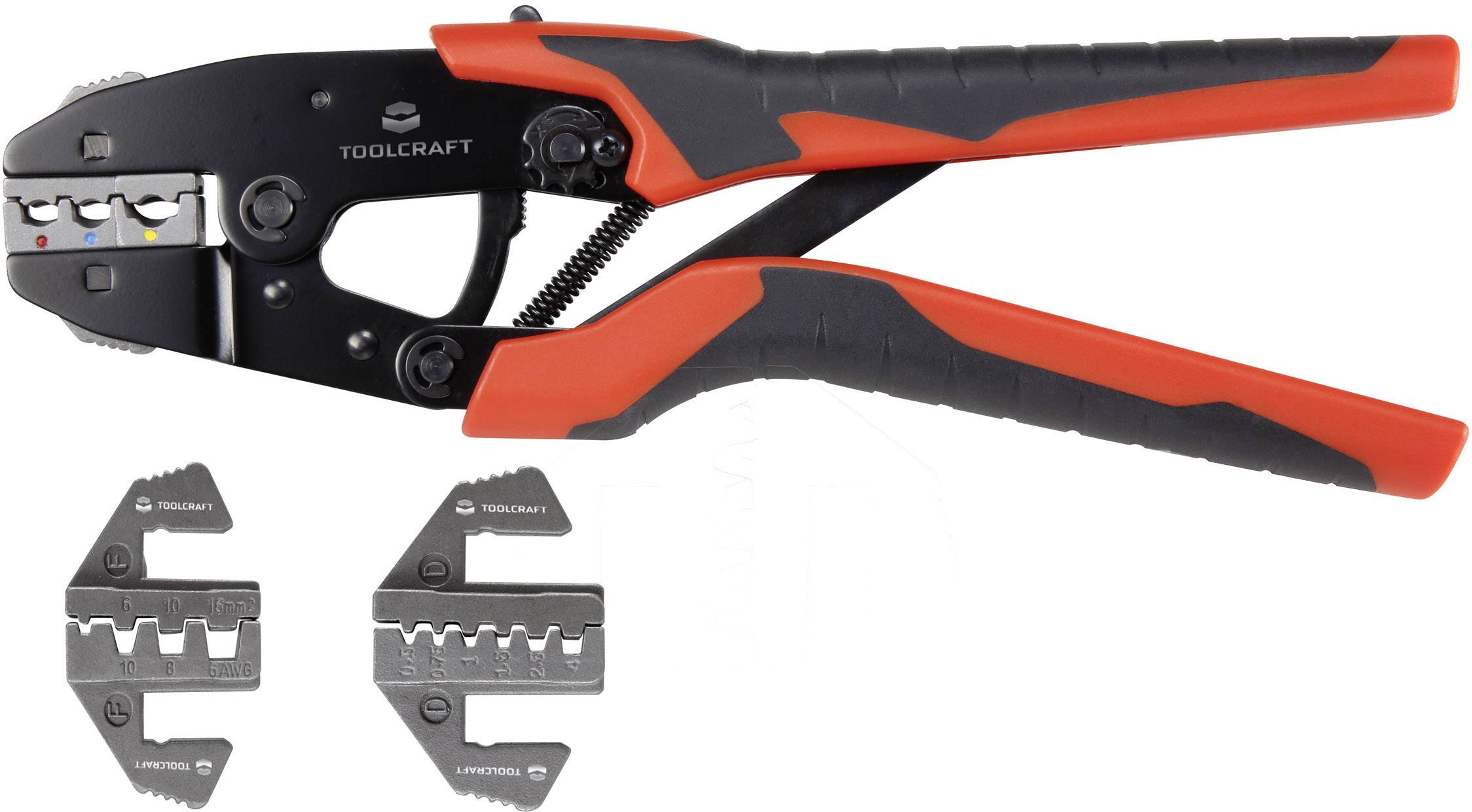

Con 3 inserti a crimpare intercambiabili:
Inserto a crimpare A: per capicorda isolati, connettori di testa e connettori femmina piatti da 0,5 mm² - 1,0 / 1,5 mm² - 2,5 mm² / 4,0 mm² - 6,0 mm² (AWG 22-18 / 16 - 14 / 12 - 10)

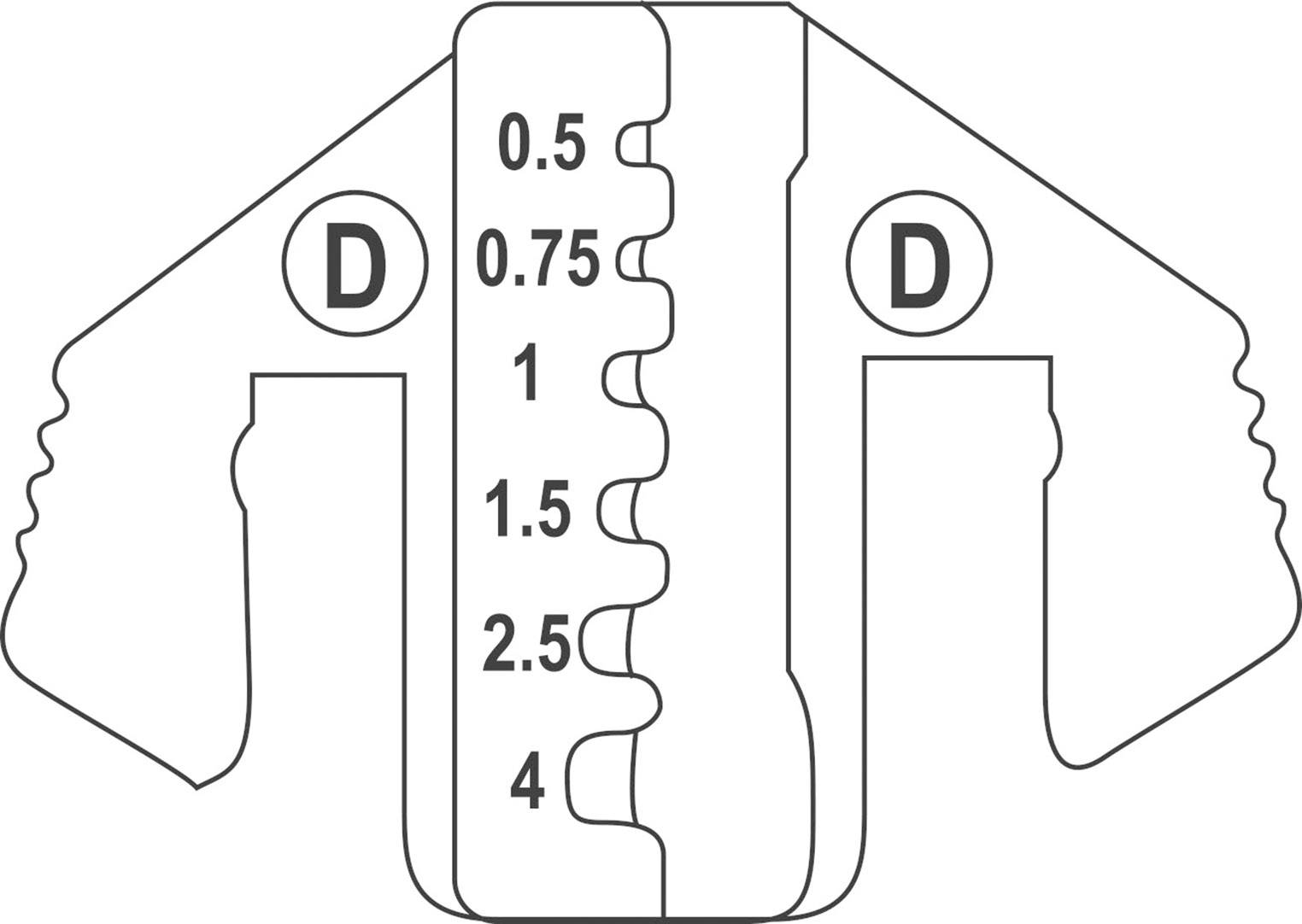

Inserto a crimpare D: per tubetti terminali da 0,5 mm² / 0,75 mm² / 1,0 mm² / 1,5 mm² / 2,5 mm² / 4,0 mm² (AWG 22 / 20 / 18 / 16 / 14 / 12)

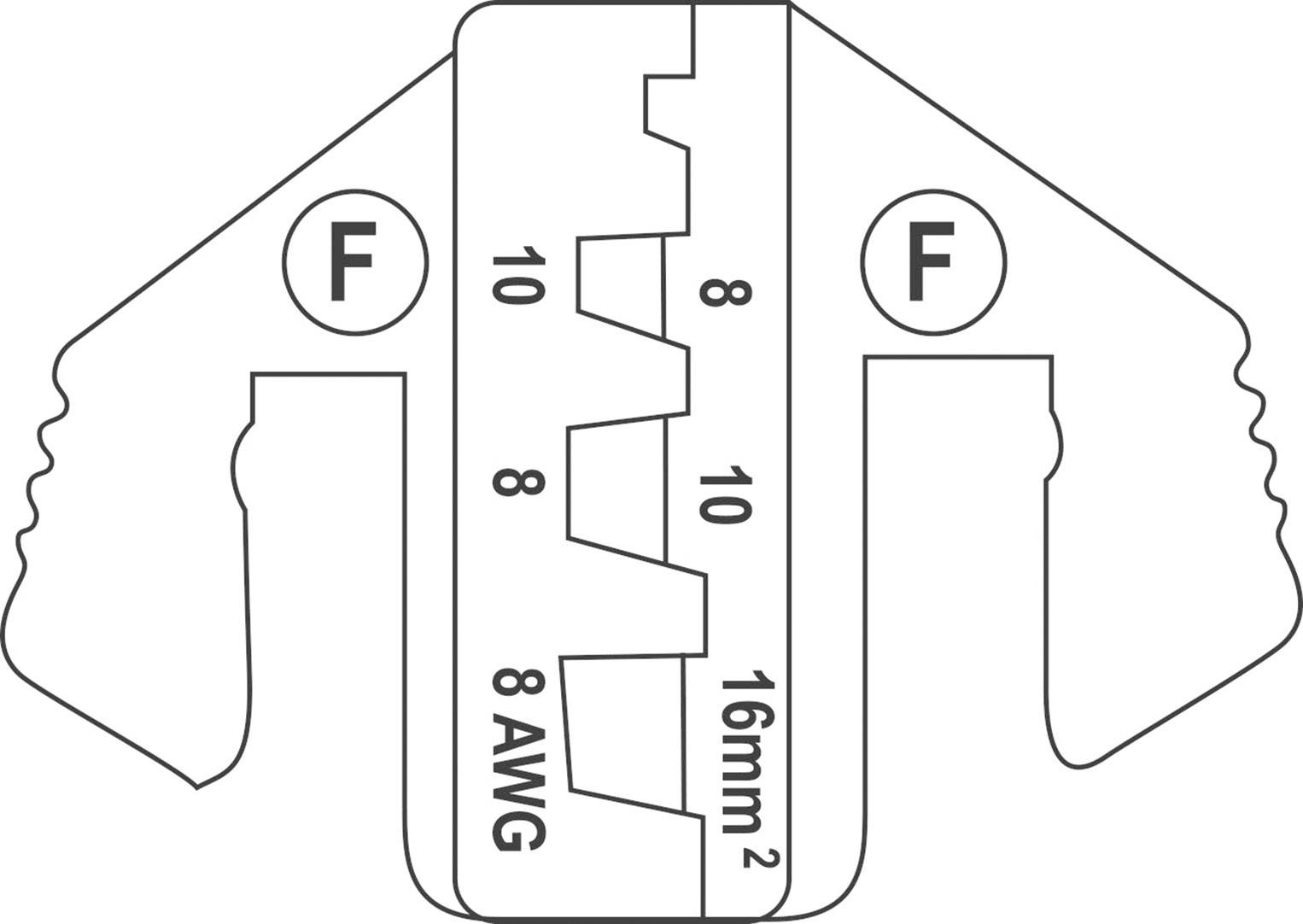

Inserto a crimpare F: per tubetti terminali da 6,0 mm² / 10 mm² / 16,0 mm² (AWG 10 / 8,0 / 6,0).
Con 3 inserti a crimpare intercambiabili:
Inserto a crimpare A: per capicorda isolati, connettori di testa e connettori femmina piatti da 0,5 mm² - 1,0 / 1,5 mm² - 2,5 mm² / 4,0 mm² - 6,0 mm² (AWG 22-18 / 16 - 14 / 12 - 10)
Inserto a crimpare D: per tubetti terminali da 0,5 mm² / 0,75 mm² / 1,0 mm² / 1,5 mm² / 2,5 mm² / 4,0 mm² (AWG 22 / 20 / 18 / 16 / 14 / 12)
Inserto a crimpare F: per tubetti terminali da 6,0 mm² / 10 mm² / 16,0 mm² (AWG 10 / 8,0 / 6,0).
Versione
- Impugnatura bicomponente
- Meccanismo a cricchetto
- Rotella zigrinata per la regolazione della coppia di pressione (con vite di fissaggio)

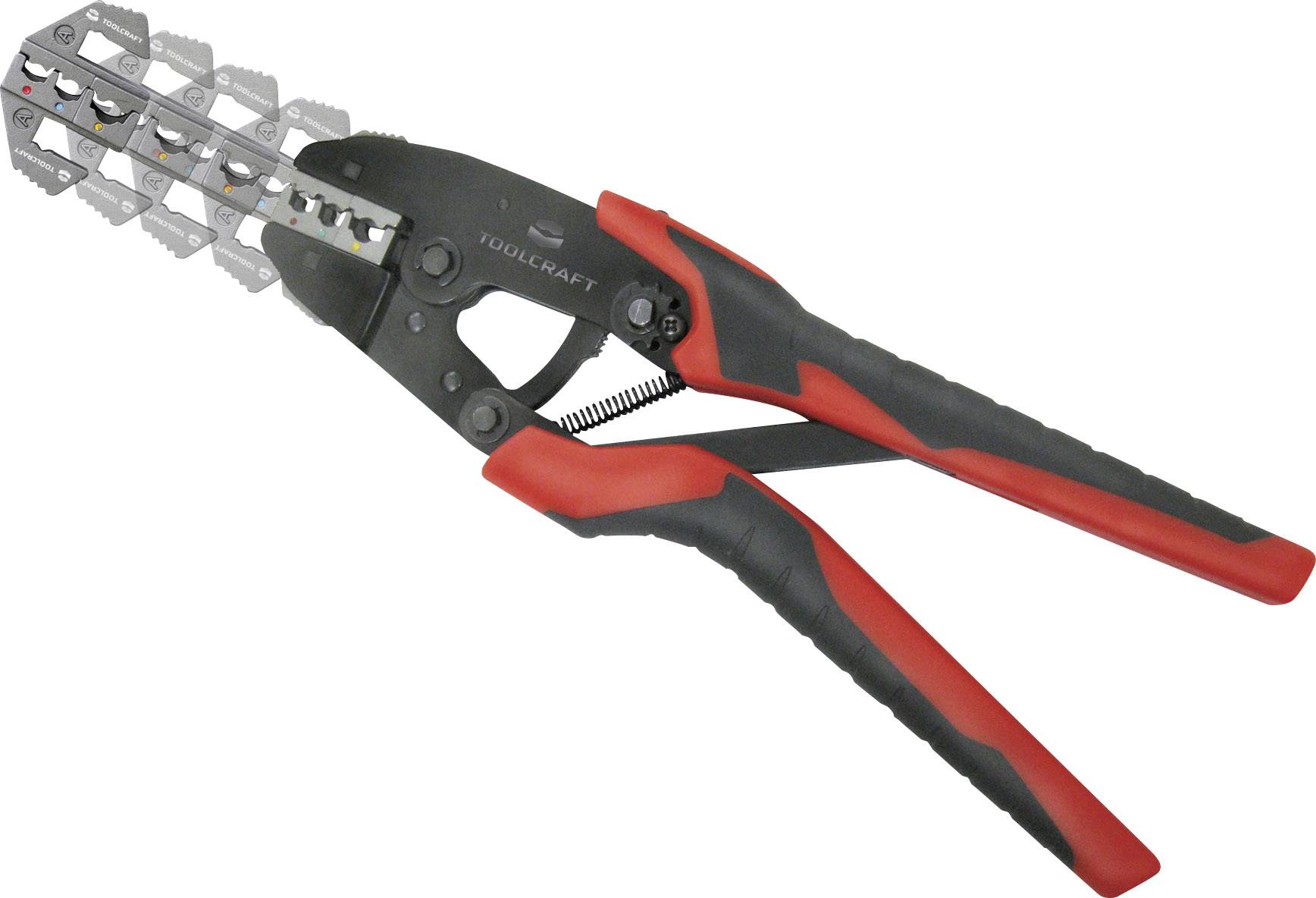

- Cambio di inserti a crimpare rapido e senza l'ausilio di ulteriori attrezzi
- Leva per il rilascio del blocco automatico in caso di una pressatura errata.

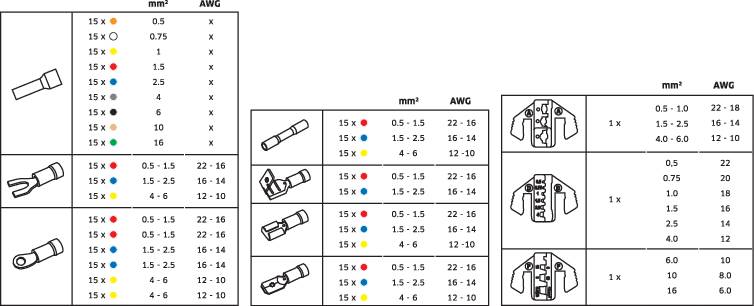

Contenuto della fornitura
- Crimpatrice
- Inserto per connettori a crimpare isolati
- Inserto per tubetti terminali isolati, piccolo
- Inserto per tubetti terminali isolati, grande
- 15x tubetto terminale, 0,5 mm²/ L: 8 mm (arancione)
- 15x tubetto terminale, 0,75 mm²/ L: 8 mm (bianco)
- 15x tubetto terminale, 1 mm²/ L: 8 mm (giallo)
- 15x tubetto terminale, 1,5 mm²/ L: 8 mm (rosso)
- 15x tubetto terminale, 2,5 mm²/ L: 8 mm (blu)
- 15x tubetto terminale, 4 mm²/ L:10 mm (grigio)
- 15x tubetto terminale, 6 mm²/ L:12 mm (nero)
- 15x tubetto terminale, 10 mm²/ L: 12 mm (avorio)
- 15x tubetto terminale, 16 mm²/ L: 12 mm (verde)

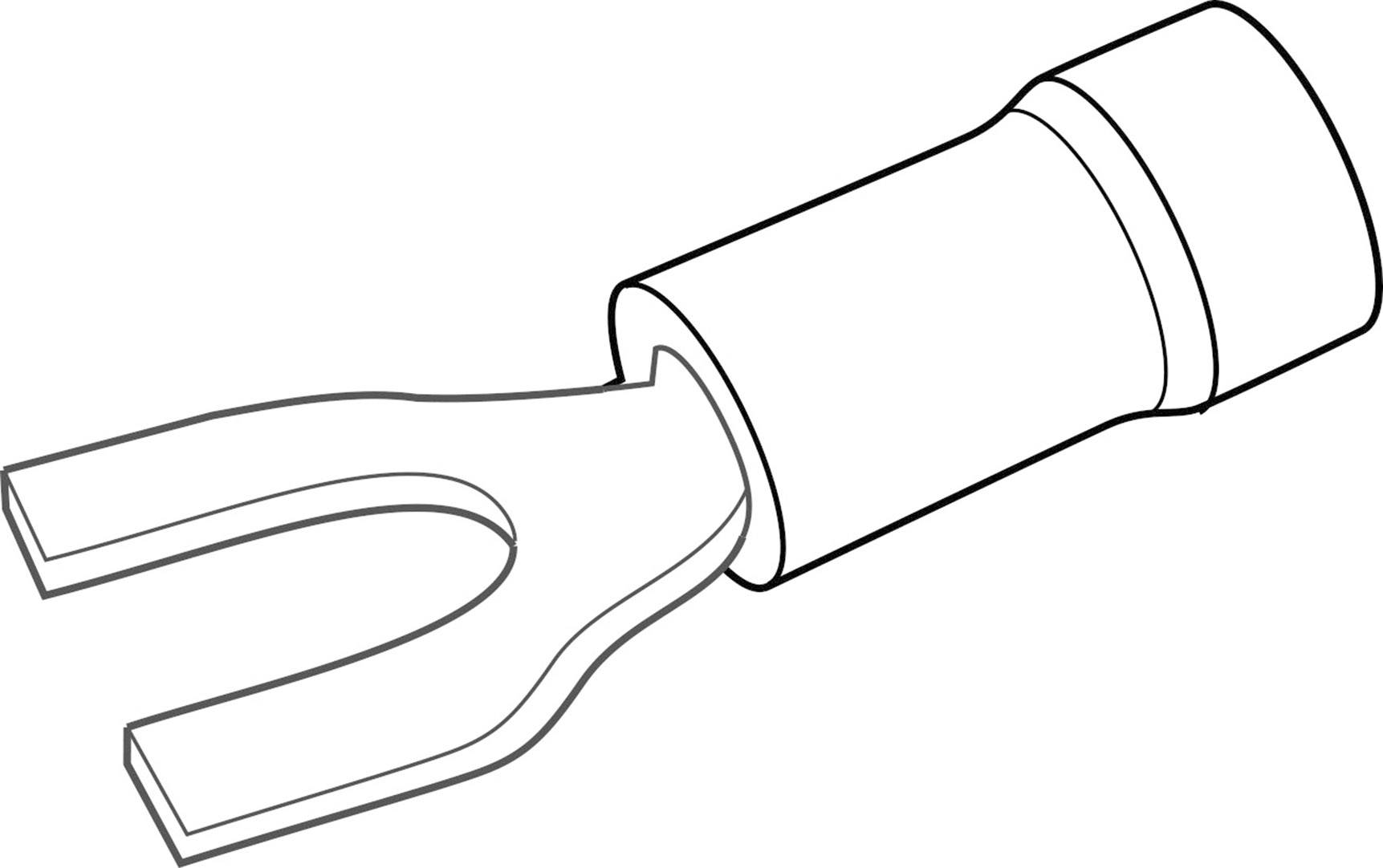

- 15x connettore piatto a forcella #8, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x connettore piatto a forcella #10, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x connettore piatto a forcella #1/4, 4 - 6 mm² / 12 - 10 AWG (giallo)
- 15x connettori ad anello #6, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x connettori ad anello #8, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x connettori ad anello #8, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x connettori ad anello #10, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x connettori ad anello #1/4, 4 - 6 mm² / 12 - 10 AWG (giallo)
- 15x connettori ad anello #5/16, 4 - 6 mm² / 12 - 10 AWG (giallo)
- 15x connettori di testa, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x connettori di testa, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x connettori di testa, 4 - 6 mm² / 12 - 10 AWG (giallo)

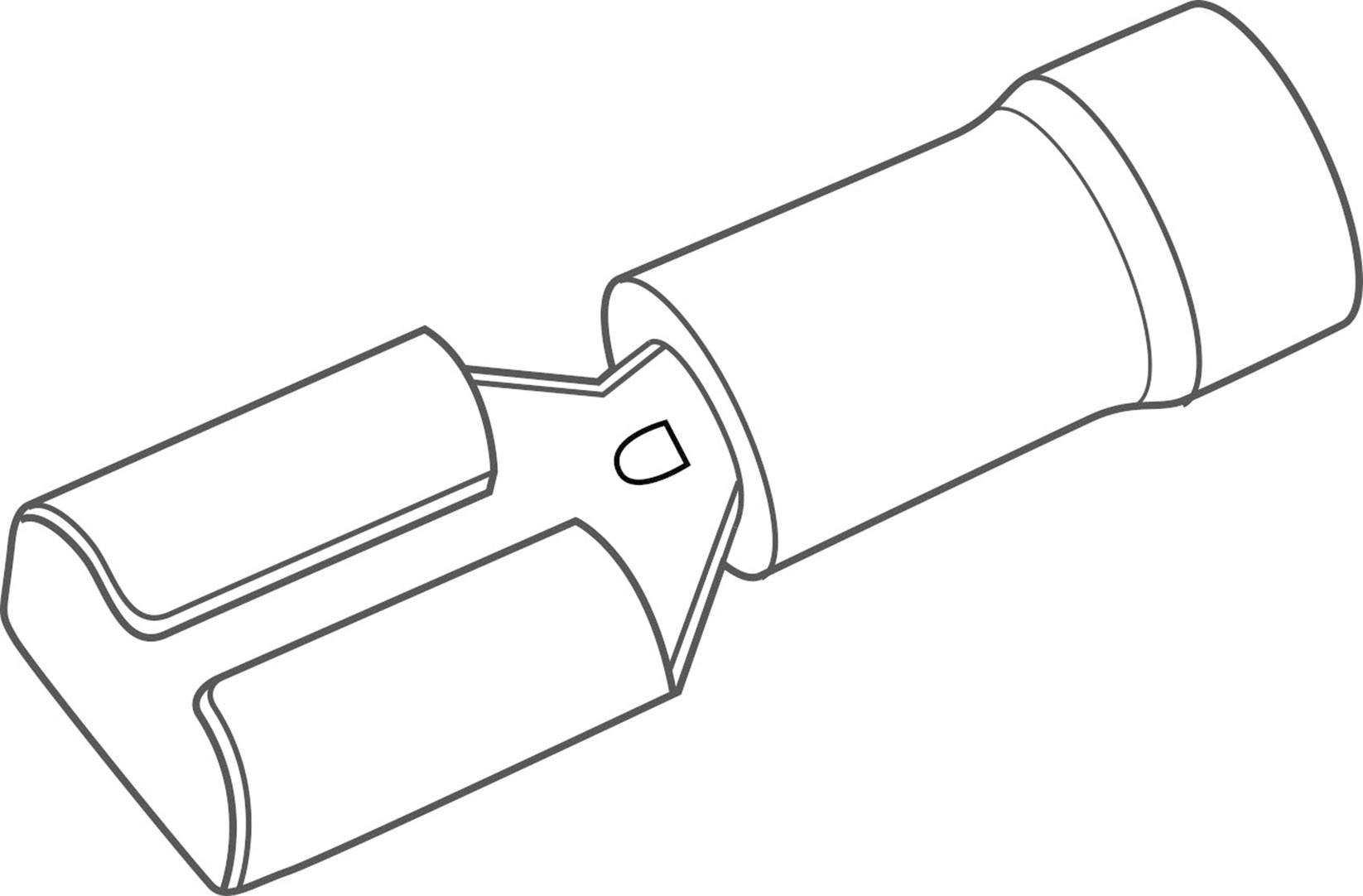

- 15x connettore femmina piatto, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x connettore femmina piatto, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x connettore femmina piatto, 4 - 6 mm² / 12 - 10 AWG (giallo)

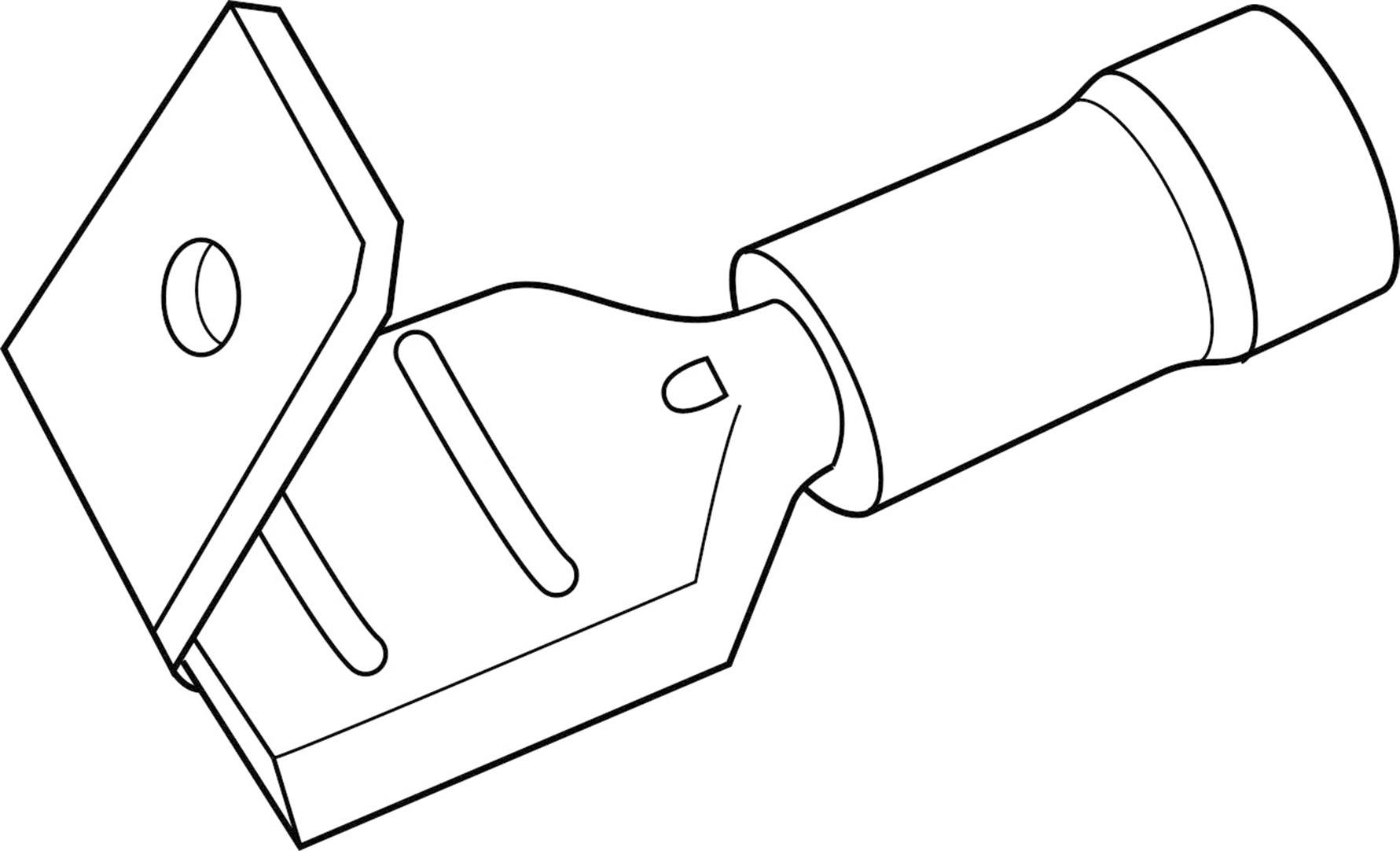

- 15x boccola per connettore femmina piatto, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x boccola per connettore femmina piatto, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- 15x boccola per connettore femmina piatto, 4 - 6 mm² / 12 - 10 AWG (giallo)

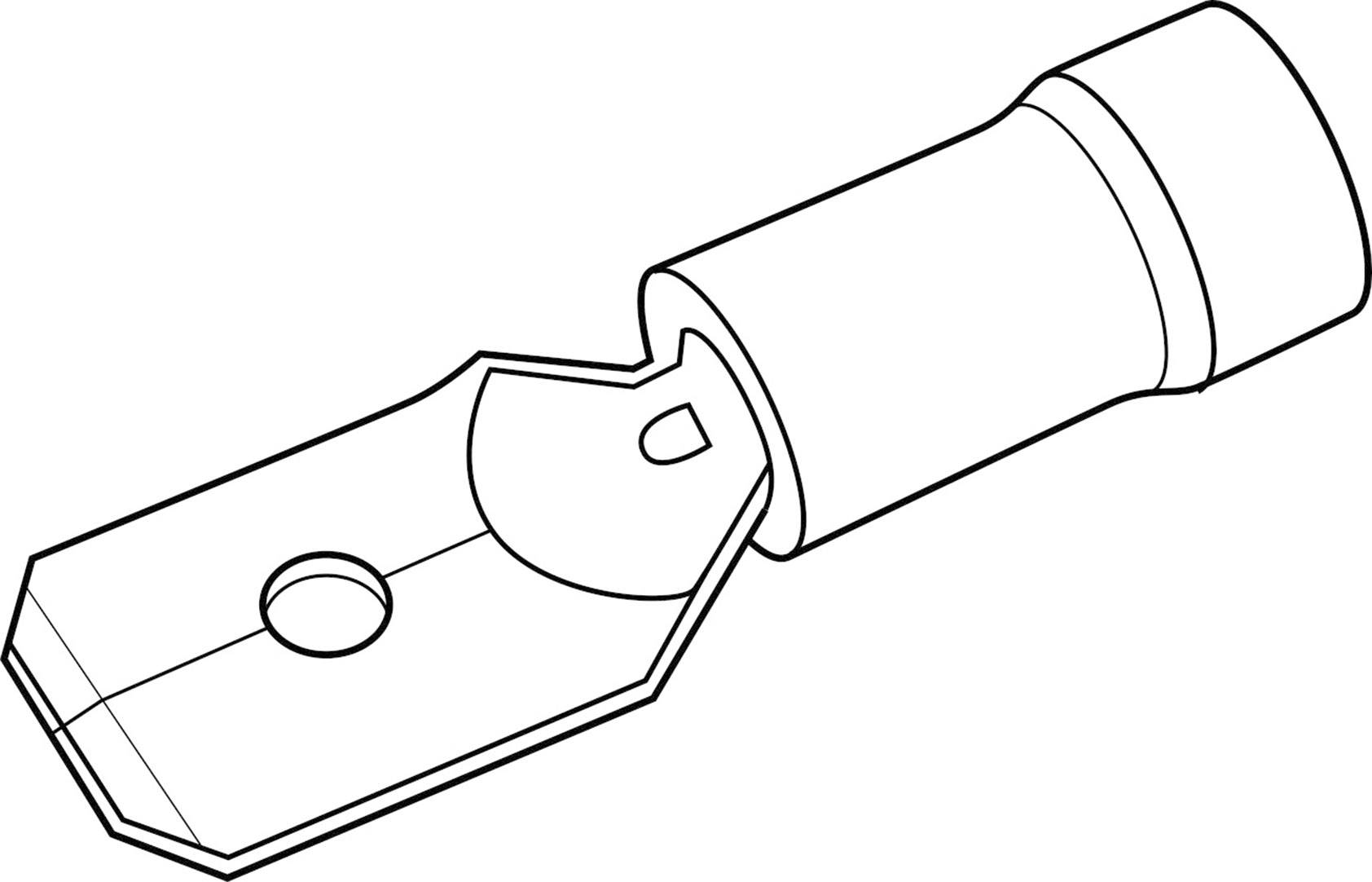

- 15x adattatore spina piatta, 0,5 - 1,5 mm² / 22 - 16 AWG (rosso)
- 15x adattatore spina piatta, 1,5 - 2,5 mm² / 16 - 14 AWG (blu)
- Valigetta
