Acquista TRU COMPONENTS Connettore maschio (standard) Numero di righe: 1 Poli per fila: 14 TC-1414-14-1-20-00 1 pz. da Conrad

'Connettore maschio a tre poli con contatti dorati e base nera, utilizzato per connessioni elettriche.'

Immagine simile

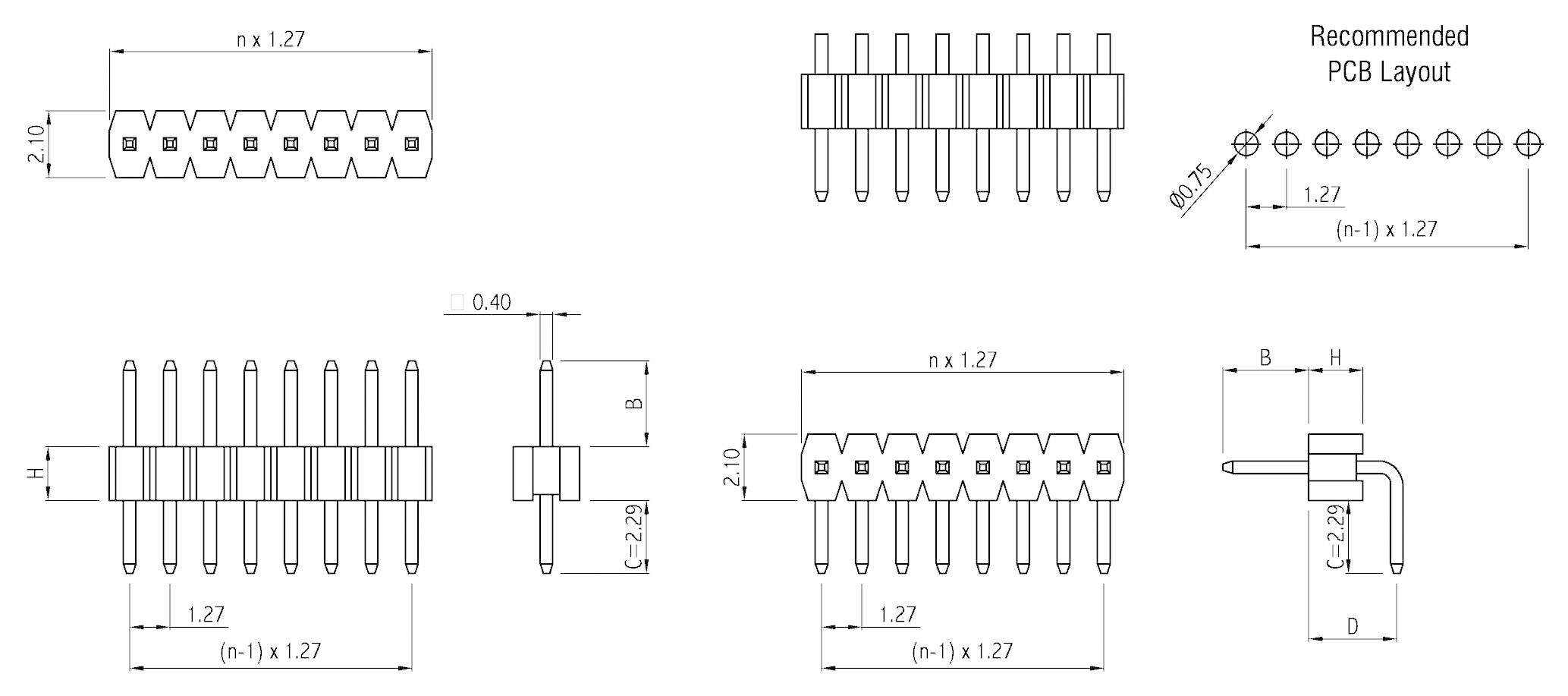

Disegno tecnico di un connettore con dettagli di montaggio. Misure indicate in mm. Layout PCB consigliato in alto a destra.

1/2

Immagine simile

Struttura

Connettore maschio, diritto

Tipo prodotto

Connettore maschio (standard)

Numero di righe

Totale poli

Passo

1.27 mm

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

113 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Quantità minima ordinabile: 3

Totale (1,06 € / Pezzo)

3,18 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Contenuto 1 pz.
Numero di righe 1
Poli per fila 14

Servizi e promozioni supplementari

Dati tecnici

Struttura: Connettore maschio, diritto

Tipo prodotto: Connettore maschio (standard)

Numero di righe: 1

Poli per fila: 14

Totale poli: 14

Passo: 1.27 mm

Collegamento: SMD

Colore: Nero

Forma del pin: Rettangolare

Tensione nom.: 500 V/AC

Corrente nominale: 1 A

Corrente nominale: 1 A

Superficie di contatto: Placcato oro

Materiale di contatto: Lega di rame

Materiale: Materiale sintetico termoplastico

Lunghezza pin (lato connettore): 3.05 mm

Lunghezza pin (lato pcb): 2.29 mm

Separabile: No

Dim.: (L x L x A) 17.78 x 6.34 x 2.10 mm

Direzione di innesto: Perpendicolare al PCB

Codice articolo produttore: TC-1414-14-1-20-00

Imballaggio industriale: No

Contenuto: 1 pz.

Larghezza: 6.34 mm

Altezza: 2.10 mm

Lunghezza: 17.78 mm

Compatibile RoHS: Sì

Temperatura max.: +105 °C

Min. temperatura: -40 °C

Tipo: TC-1414-14-1-20-00
