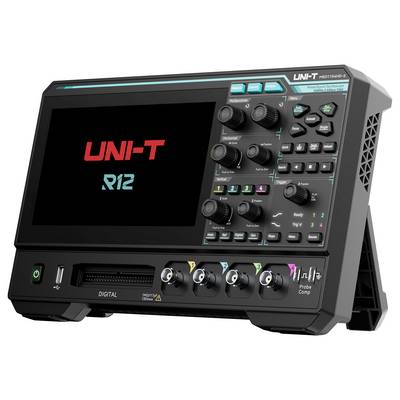

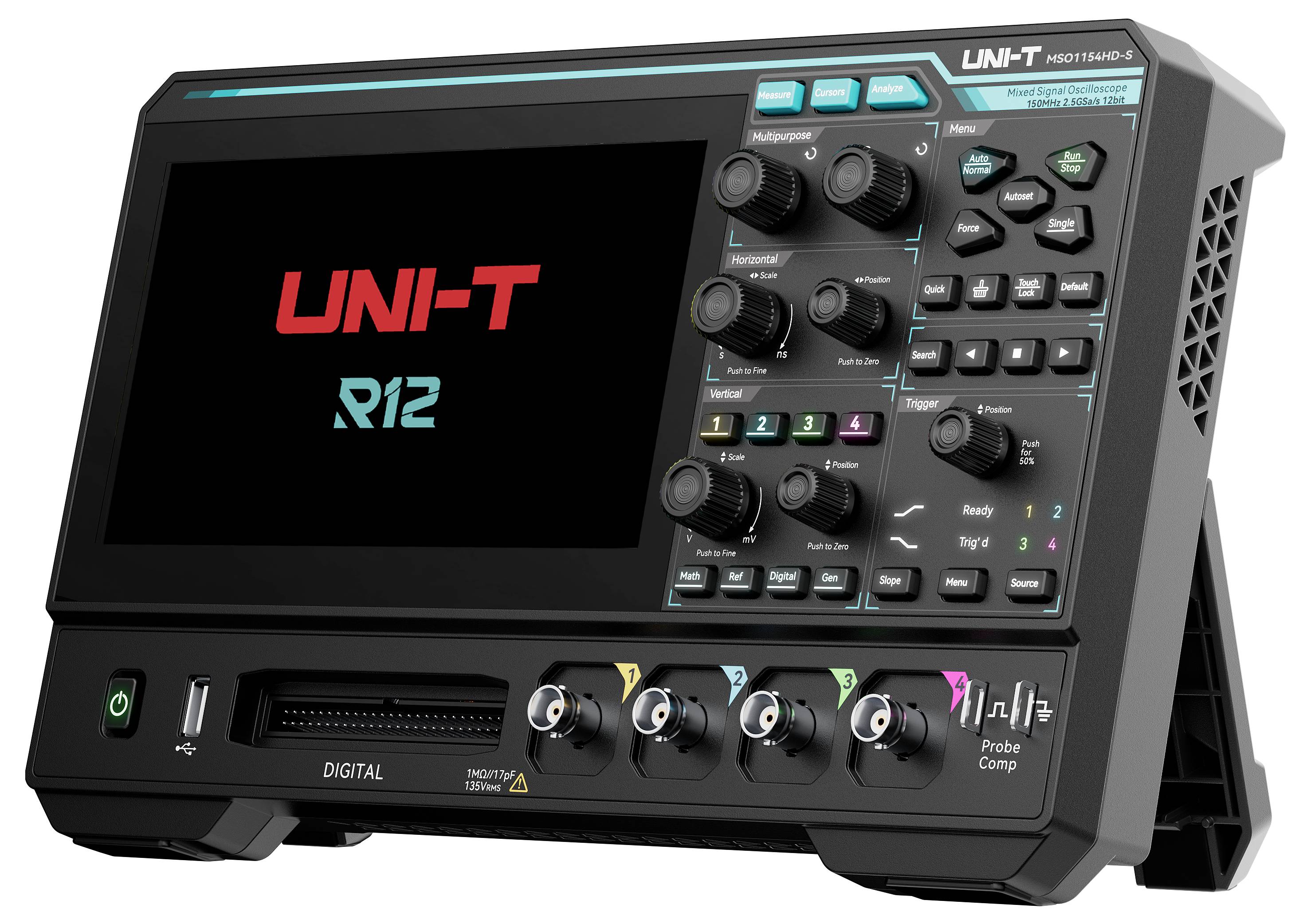

Acquista Uni-T MSO1154HD-S Oscilloscopio digitale, Oscilloscopio analogico 150 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Ge da Conrad

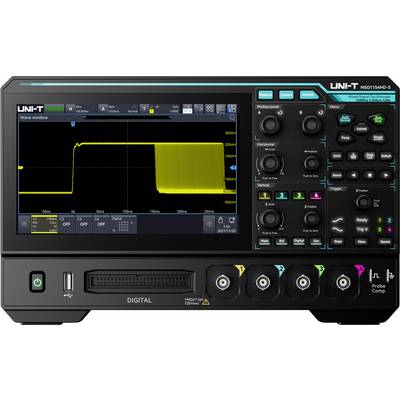

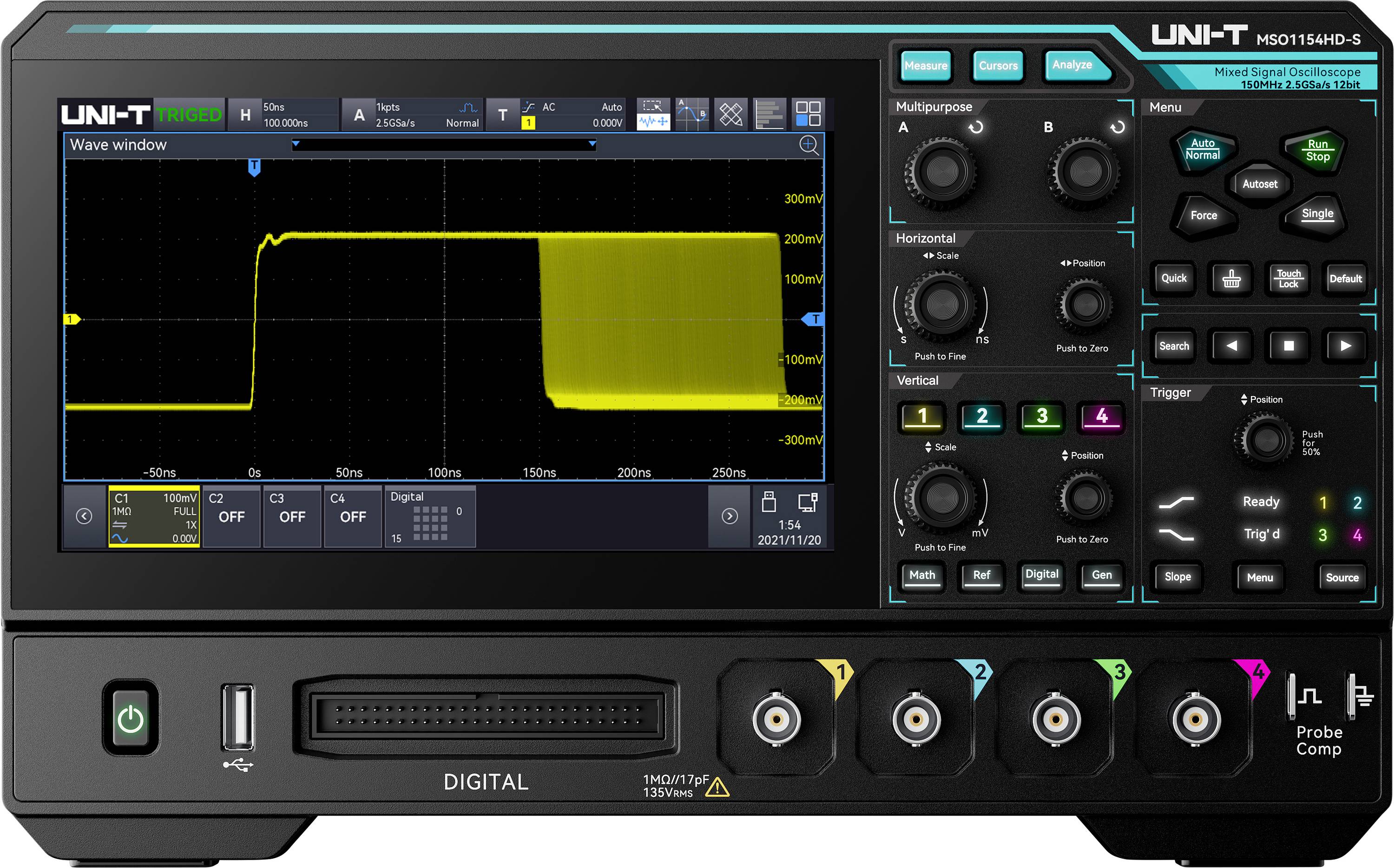

Pannello frontale di un oscilloscopio digitale UNI-T che mostra una traccia di onda quadra gialla sul display, con manopole, pulsanti, porte di ingresso e terminali di compensazione della sonda sottostanti.

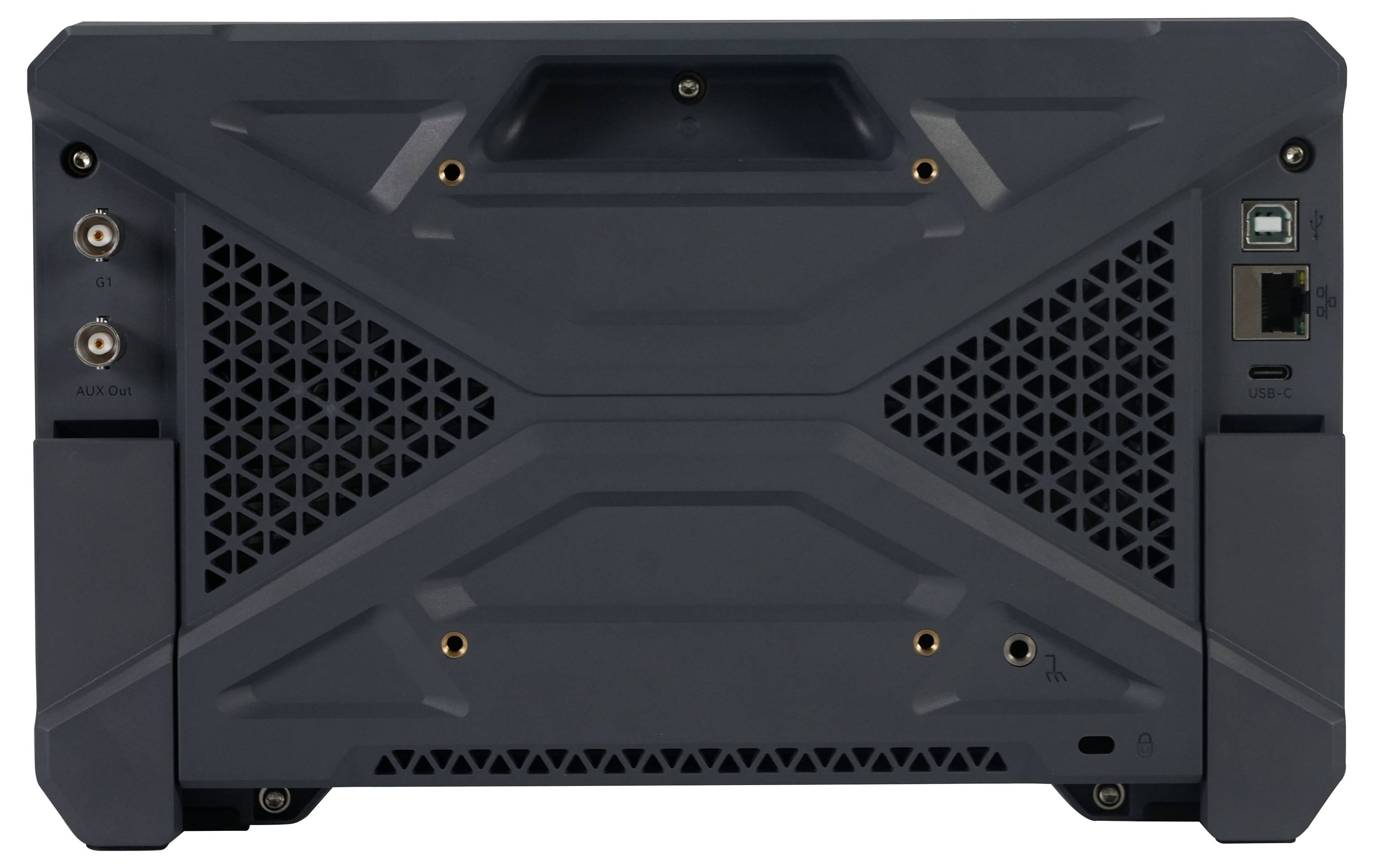

Uni-T MSO1154HD-S Oscilloscopio digitale, Oscilloscopio analogico 150 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Ge-1

Uni-T MSO1154HD-S Oscilloscopio digitale, Oscilloscopio analogico 150 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Ge-2

1/3

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

5 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (717,21 € / Pezzo)

717,21 €

IVA escl.

Spedizione gratuita

Solo 5 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Oscilloscopio ad alta risoluzione UNI-T MSO1154HD-S.

150 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Integrazione 9-in-1: Oscilloscopio, analizzatore logico, generatore di funzioni (Gen), analizzatore di spettro, voltmetro digitale (DVM), Frequenzimetro, analizzatore di protocollo, analizzatore di Bode-Plot, analizzatore di potenza

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 150 MHz

Frequenza di campionamento/canale: 2 Gsa/s

Risoluzione: 12 Bit

Dimensione monitor: 10,1 pollici

Caratteristiche: Mixed-Signal (MSO)
Generatore di funzioni
Analizzatore di spettro

Base temporale: da 1 ns/div a 1000 s/div

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Categoria di misura: CAT I
CAT II

Deflessione verticale: 1 mV/div - 20 V/div

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: DC, AC, GND

Tensione d'ingresso: 1 mV/div - 20 V/div

Tensione di alimentazione: 100 - 240 V/AC

Dim.: (L x L x A) 123 x 365 x 191 mm

Peso: 4.1 kg

Ingressi digitali max.: 16

Display: 1024 x 600 Pixel

Servizio di calibrazione: Supporta la calibrazione automatica (analogica e digitale)

Larghezza: 365 mm

Altezza: 191 mm

Lunghezza: 123 mm

Interfacce: Host USB
Dispositivo USB
LAN
HDMI
BNC

Profondità di memoria/canale: 200 Mpts

Tipo: MSO1154HD-S

Documenti & Download

Scheda tecnica

Scheda tecnica 3757368 Uni-T MSO1154HD-S Oscilloscopio digitale, Oscilloscopio analogico 150 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Ge

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3757368 Uni-T MSO1154HD-S Oscilloscopio digitale, Oscilloscopio analogico 150 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Ge

Descrizione

L'oscilloscopio ad alta risoluzione MSO1154HD-S offre una larghezza di banda massima di 150 MHz e una velocità di campionamento massima di 2,5 GSA/s. È dotato di 4 canali analogici, 16 canali digitali e 1 canale di uscita del segnale con generatore di forme d'onda arbitrarie/funzioni da 25 MHz integrato. La capacità di memoria è di fino a 100 Mpts. MSO1154HD-S utilizza l'esclusiva tecnologia Ultra Phosphorus 3.0. Maximum Waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s in Sequence mode) con 256 livelli di grigio. Inoltre, è dotato di un innovativo sistema di trigger digitale con elevata sensibilità di trigger e basso jitter.

Testo tradotto automaticamente

Versione

Design moderno e compatto: Alloggiamento sottile e su entrambi i lati con dimensioni di 28,2 × 17,5 × 4,9 cm.
Tipo C alimentazione: Possibilità di funzionamento tramite USB tipo C, anche con Powerbank esterno per l'utilizzo mobile.
High Resolution (ERES) a 16 bit: ADC a 12 bit con ulteriore estensione ERES per una maggiore precisione di misurazione e un livello di rumore ridotto.
Versatile funzionalità 9 in 1: Oscilloscopio integrato, analizzatore logico, generatore di segnale arbitrario/funzione, analizzatore di spettro, analizzatore di protocollo, analisi della potenza, analisi del diagramma di Bode, frequenzimetro e voltmetro digitale.
Ultra Phosphorus 3.0: Supporta elevate velocità di elaborazione fino a 20 Gbps e velocità di acquisizione della forma d'onda fino a 200.000 wfms/s e 1.000.000 wfms/s in modalità sequenza.
56 funzioni di misurazione automatiche: Misurazioni di parametri con rappresentazione statistica e tendenza per un'analisi completa del segnale.
Attivazione e decodifica del protocollo: Supporta UART, I²C, SPI, CAN, CAN-FD, LIN e audio.
Analisi dello spettro FFT avanzata: FFT con un massimo di 1 Mpts, visualizzazione della caduta dell'acqua e funzioni di marcatura per l'analisi dello spettro.
Analisi della potenza: Supporta l'analisi di ingresso, commutazione e uscita come qualità delle prestazioni, armoniche, corrente di spunto, perdite di commutazione, efficienza e ripple.

Contenuto della fornitura

MSO1154HD-S x 1
Cavo di alimentazione x 1
Cavo USB2.0 x 1
Sonde passive (200 MHz) x4

Note

Altri modelli

-MSO1254HD-S: Larghezza di banda 250 MHz, 4 canali analogici, 16 canali digitali e 1 canale di uscita del segnale con generatore di forme d'onda arbitrarie/funzioni da 25 MHz integrato

HDMI® è un marchio registrato di HDMI Licensing L.L.L.C.
