Uni-T MSO2304X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Analizzatore di spettro, Mixed-Signal (MSO), Analizzatore
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2154,92 €
3
2% = 52,58 €
2102,34 €
5
3% = 73,49 €
2081,43 €
10
4% = 87,49 €
2067,43 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2154,92 € / Pezzo)
2154,92 €
IVA escl.
Spedizione gratuita
Solo 7 Pezzo(i) disponibili
Highlights & Dettagli
Oscilloscopio digitale UNI-T MSO2304X 300 MHz 4+16 canali MSO ready 5 GSA/s 100 MptsMemoria digitale touchscreen capacitivo a 10,1″ (DSO)
- 350 MHz
- Numero max. Ingressi analogici 4
Dati tecnici
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
350 MHz
- Frequenza di campionamento/canale
5 Gsa/s
- Dimensione monitor
10.1 pollici
- Caratteristiche
Analizzatore di spettro
Mixed-Signal (MSO)
Analizzatore logico
Generatore di funzioni
Funzioni multimetro
Memoria digitale (DSO)
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Ingressi digitali max.
16
- Interfacce
CAN
SPI™
I²C
UART
- Profondità di memoria/canale
500 Mpts
- Tipo
MSO2304X
Documenti & Download
Scheda tecnica
Scheda tecnica 3399982 Uni-T MSO2304X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Analizzatore di spettro, Mixed-Signal (MSO), Analizzatore
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3399982 Uni-T MSO2304X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Analizzatore di spettro, Mixed-Signal (MSO), Analizzatore
Istruzioni d'uso e di sicurezza 3399982 Uni-T MSO2304X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Analizzatore di spettro, Mixed-Signal (MSO), Analizzatore
Istruzioni d'uso e di sicurezza 3399982 Uni-T MSO2304X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Analizzatore di spettro, Mixed-Signal (MSO), Analizzatore
Descrizione

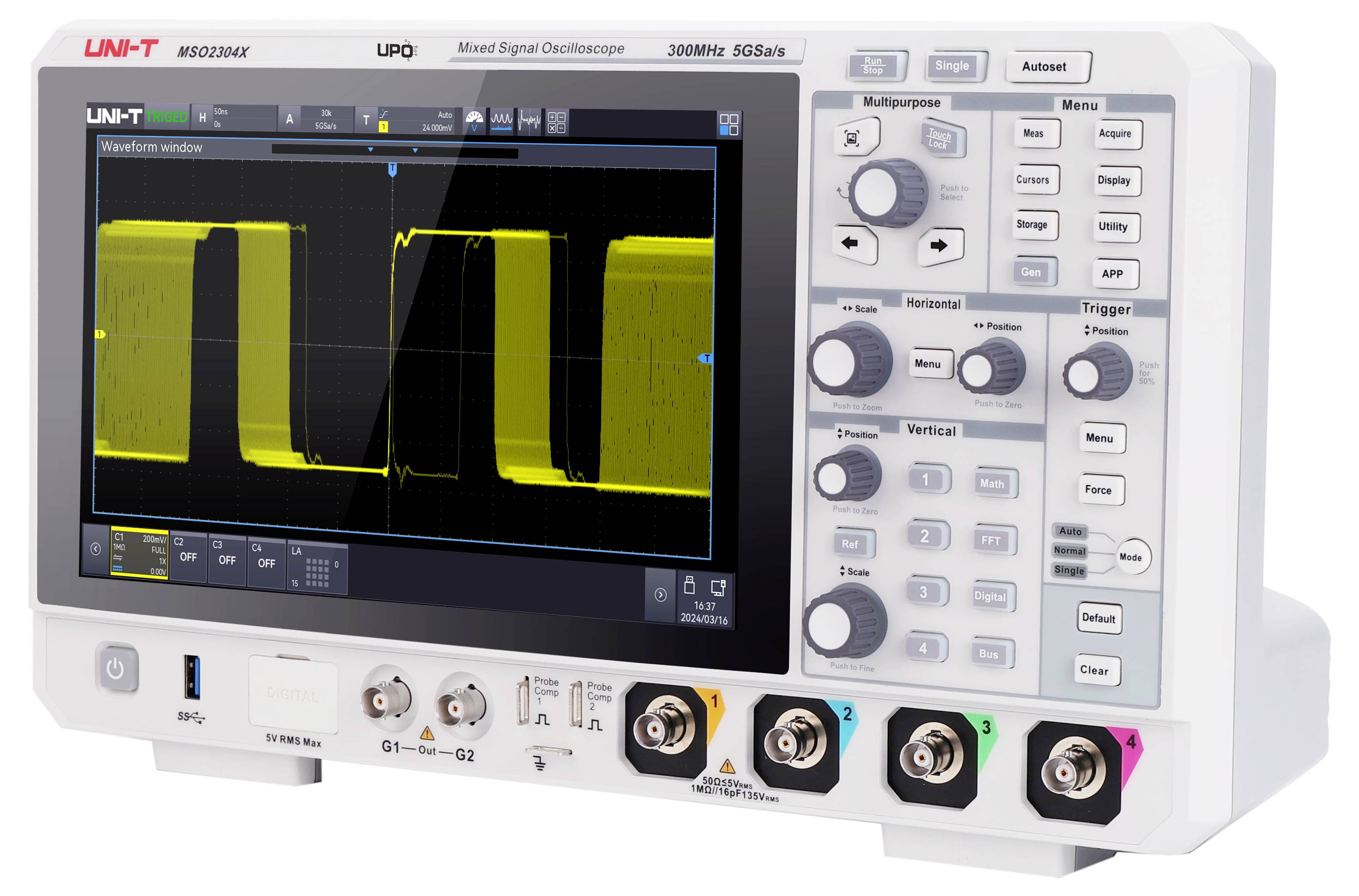

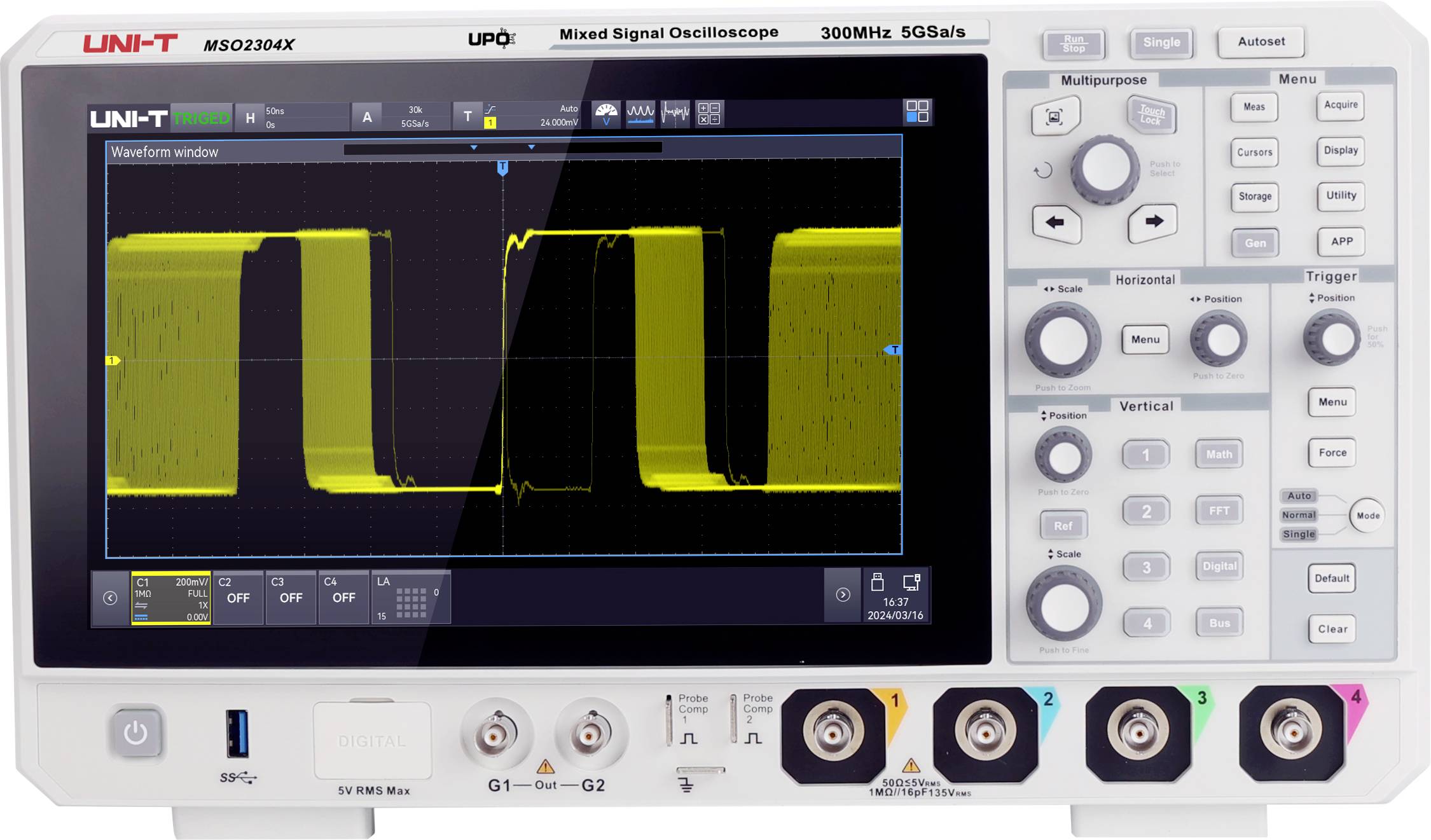

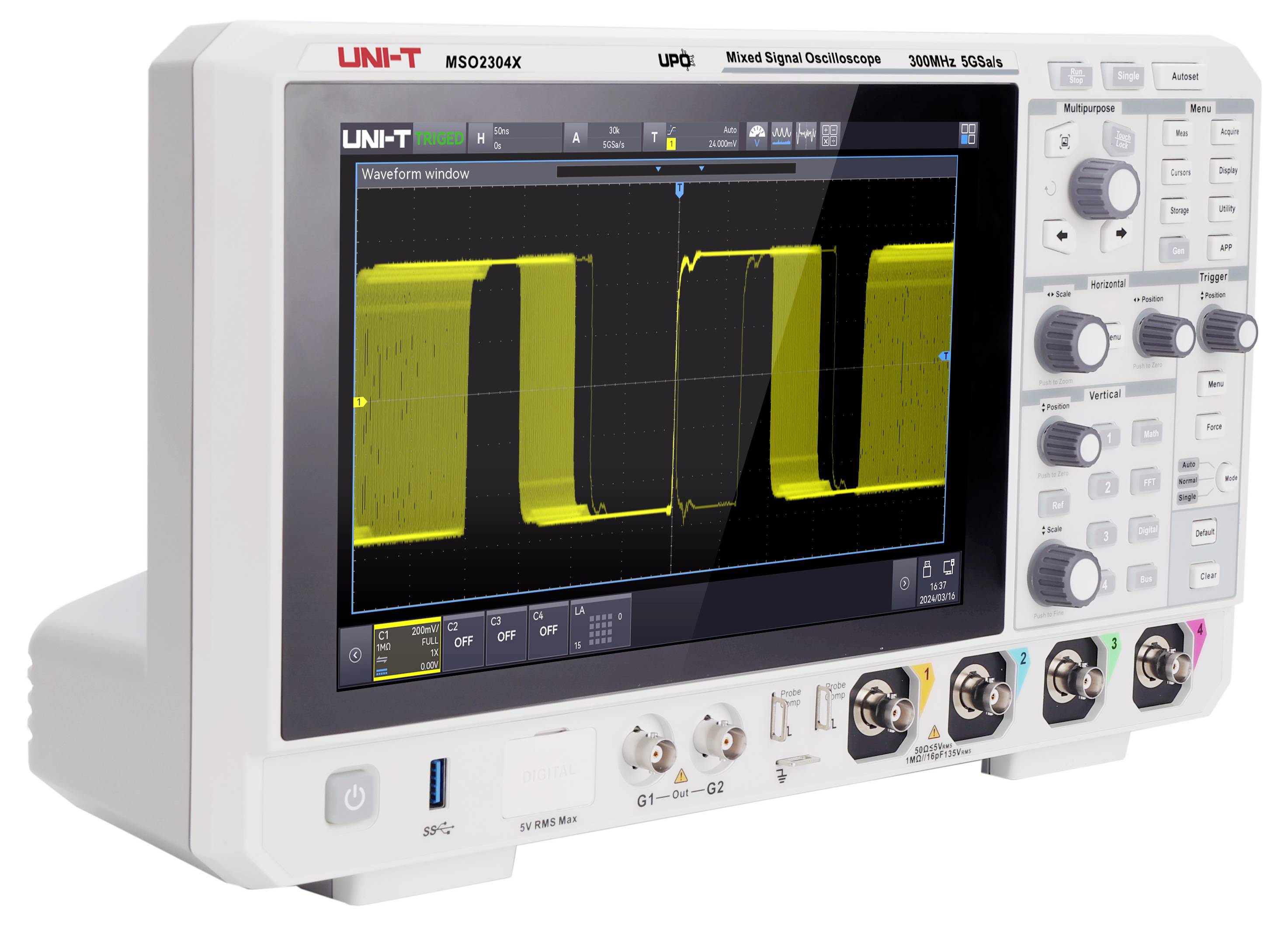

La UNI-T MSO2304X è un oscilloscopio compatto a segnali misti con una larghezza di banda fino a 300 MHz, una velocità di campionamento di 5 GSA/s e una capacità di memoria di 100 Mpts che combina prestazioni e convenienza. Grazie all'Ultra Phosphorus 3.0 raggiunge una velocità di acquisizione della forma d'onda di 2.000.000 wfms/s, WAS consente il rilevamento preciso delle anomalie rare. Supporta 9 modalità trigger e 9 decodifiche bus seriali, nonché potenti funzioni di analisi come l'analisi dello spettro, l'analisi delle prestazioni, gli istogrammi, la registrazione delle forme d'onda e i test positivo/negativo.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione

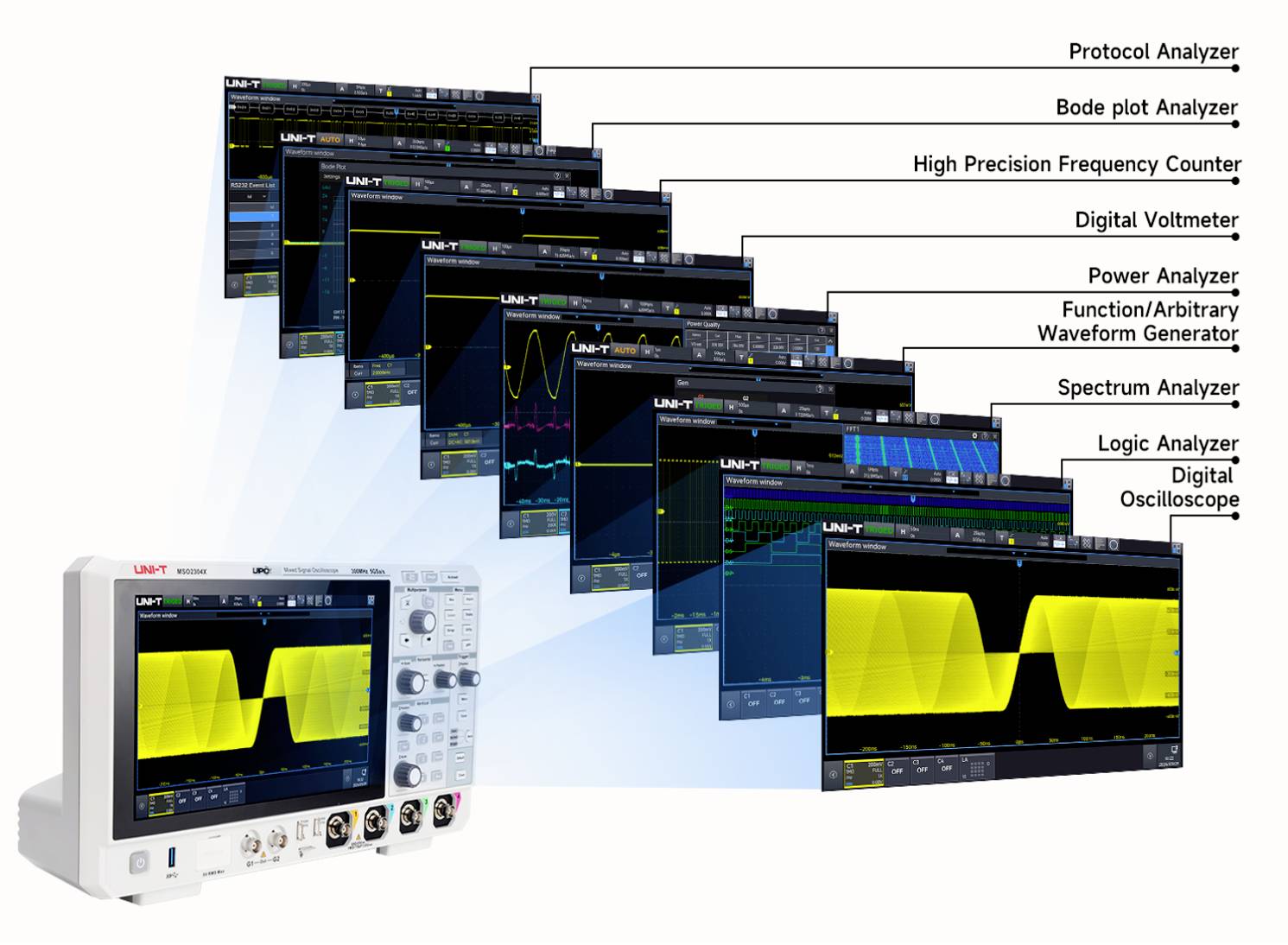

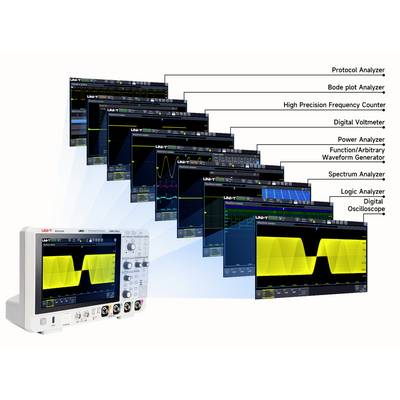

- Oscilloscopio integrato 9 in 1: Oscilloscopio, analizzatore logico, generatore di segnale arbitrario/funzione, analizzatore di spettro DH23, analizzatore di protocollo, analizzatore di potenza, analizzatore di diagramma di Bode, misuratore di frequenza ad alta precisione DG15, voltmetro digitale
- – Ultra Phosphorus 3.0: Mappatura grafica parallela a 8 canali, elaborazione fino a 20 Gbps, velocità di acquisizione di 2.000.000 wfms/s, fino a 1 µs Dead Time
- – 54 tipi di misurazioni: Misurazioni automatiche di tensione, frequenza e fase, funzioni statistiche avanzate, grafici di tendenza
- Decodifica e attivazione dei protocolli: Supporto per 9 protocolli (UART, I2C, SPI, CAN, I2S), decodifica in tempo reale di 200M di dati, analisi simultanea a quattro bus
- – Analizzatore di spettro: FFT a 4 punti, diagrammi a cascata, misurazioni automatiche dei marcatori, calcolo FFT a 4 canali simultaneo
- Analisi delle prestazioni 6+: Analisi PSRR, rilevamento delle armoniche, analisi della corrente di spunto, 12 ulteriori test delle prestazioni per la stabilità del sistema e l'efficienza energetica
Contenuto della fornitura
- - MSO2304X (300 MHz, 5 GSA/s, 4 canali) x 1
- Cavo di alimentazione x 1
- 1 cavo USB
- – Sonde passive (300 MHz) x4
- - Cavo passante BNC-BNC × 1
- - Cavo BNC con morsetti a coccodrillo (rosso e nero) × 1
- – Sonde passive × 4
- – Certificato di calibrazione x 1
- Istruzioni di sicurezza multilingue x 1
- Guida rapida x 1
Note
Altri modelli
– MSO2204X: Larghezza di banda 200 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, memoria 100 Mpts, acquisizione delle forme d'onda 2.000.000 wfms/s, 16 canali digitali, con generatore di canali Dual opzionale a 50 MHz.
– MSO2104X: Larghezza di banda 100 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, memoria 100 Mpts, acquisizione delle forme d'onda 2.000.000 wfms/s, 16 canali digitali, con generatore di canali Dual opzionale a 50 MHz.
Opzioni software
– MSO2000X-AWG: Opzione generatore di forme d'onda arbitrarie Dual a 50 MHz (include grafico della curva)
– MSO2000X-PWR: Opzione di analisi Power
MSO2000X-BND: Tutte le opzioni di attivazione e decodifica del bus seriale (include MSO2000X-AUTO: AUDIO bundle e MSO2000X)
AUDIO MSO2000X: Opzione di attivazione e analisi del bus seriale audio
– MSO2000X-AUTO: Opzione di attivazione e decodifica del bus seriale per uso automobilistico (include CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Opzione di attivazione e analisi del bus seriale per uso automobilistico (CAN)
- MSO2000X-CANFD: Opzione di attivazione e analisi del bus seriale per uso automobilistico (CAN-FD)
- MSO2000X-LIN: Opzione di attivazione e analisi del bus seriale per uso automobilistico (LIN)
– MSO2000X-Flex: Opzione di attivazione e analisi del bus seriale per uso automobilistico (FlexRay)
- MSO2000X-SENT: Opzione di attivazione e analisi del bus del sensore per uso automobilistico (SENT)
