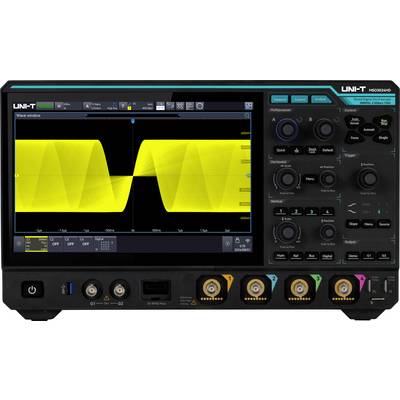

Uni-T MSO3024HD Oscilloscopio digitale 200 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2176,23 €
3
2% = 53,10 €
2123,13 €
5
3% = 74,21 €
2102,02 €
10
4% = 88,35 €
2087,88 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2176,23 € / Pezzo)
2176,23 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Oscilloscopio ad alta risoluzione UNI-T a 12 bit MSO3024HD
- 200 MHz
- Numero max. Ingressi analogici 4
Dati tecnici
- Funzioni dello strumento 9 in 1: Oscilloscopio digitale, analizzatore logico (opzionale), generatore di funzioni/forme d'onda arbitrarie (opzionale), analizzatore di spettro, voltmetro digitale, Frequenzimetro, analizzatore di protocollo, analizzatore di diagramma di dispersione (opzionale), analizzatore Power (opzionale)
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
200 MHz
- Frequenza di campionamento/canale
2.5 Gsa/s
- Display
Multi-touch capacitivo HD da 10.1 pollici
- Risoluzione
12 Bit
- Dimensione monitor
10,1 pollici
- Base temporale
da 2 ns/div a 1 k/div
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Impedenza di ingresso
1 MΩ
- Accoppiamento di ingresso
DC, AC, GND
- Tensione d'ingresso
400 V
- Tensione di alimentazione
100 - 240 V/50 - 60 Hz
- Dim.
(L x L x A) 106 x 364 x 209 mm
- Peso
3.83 kg
- Ingressi digitali max.
16
- Display
1280x800 Pixel
- Larghezza
364 mm
- Altezza
209 mm
- Lunghezza
106 mm
- Interfacce
Dispositivo USB
Host USB
LAN
HDMI
- Profondità di memoria/canale
500 Mpts
- Tipo
MSO3024HD
Documenti & Download
Scheda tecnica
Scheda tecnica 3532335 Uni-T MSO3024HD Oscilloscopio digitale 200 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3532335 Uni-T MSO3024HD Oscilloscopio digitale 200 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.
Istruzioni d'uso e di sicurezza 3532335 Uni-T MSO3024HD Oscilloscopio digitale 200 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.
Istruzioni d'uso e di sicurezza 3532335 Uni-T MSO3024HD Oscilloscopio digitale 200 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.
Descrizione
Il modello MSO3024HD è un oscilloscopio ad alta risoluzione ad alte prestazioni con una larghezza di banda fino a 200 MHz, una velocità di campionamento di 2,5 GSA/s, 4 canali analogici e 16 digitali e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia UltraPhosphorus 3.0 raggiunge una velocità di rilevamento della forma d'onda fino a 1.500.000 wfms/s con 256 livelli di grigio. Offre un innovativo sistema di trigger digitale con sensibilità elevata e basso jitter, oltre a numerose funzioni di analisi quali analisi dello spettro, analisi delle prestazioni, ERES, istogramma, test con maschera, registrazione delle forme d'onda, analisi dei protocolli e altro ancora. Il touchscreen capacitivo da 10,1 pollici con controllo multi-gesti in combinazione con pratici tasti di selezione rapida garantisce un utilizzo particolarmente intuitivo e un'esperienza utente ottimizzata.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Alta risoluzione a 16 bit: Combina ADC a 12 bit con tecnologia ERES a 4 bit per un'efficace risoluzione a 16 bit, che consente di rappresentare con precisione le strutture del segnale e di sopprimere in modo efficace le interferenze.
- Ultra Phosphorus 3.0: Consente una velocità di acquisizione della forma d'onda fino a 1.500.000 wfms/s in modalità sequenza con un tempo morto minimo inferiore a 1 μs, Ideal per l'acquisizione di anomalie sporadiche del segnale.
- Funzionalità nove in uno: Oscilloscopio integrato, analizzatore logico, generatore di forme d'onda arbitrarie/funzioni, analizzatore di spettro, analizzatore di protocollo, analizzatore di potenza, analizzatore Bode-Plot, frequenzimetro ad alta precisione e voltmetro digitale in un unico dispositivo.
- Ampia analisi dei protocolli: Supporta 12 protocolli comuni, tra cui UART, I²C, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I²S, MIL-STD-1553, ARINC 429 e Manchester, con una rapida decodifica di 200 M di dati in meno di 1 secondo.
- Funzioni di analisi delle prestazioni: Fornisce funzionalità complete come l'analisi PSRR, l'analisi delle parole di controllo a ciclo chiuso, la valutazione della qualità dell'alimentazione, l'analisi delle armoniche di corrente e della corrente di spunto per valutare e ottimizzare la stabilità del sistema e l'efficienza energetica.
- Test con maschera accelerata dall'hardware: Soddisfa lo standard 6σ con una durata di prova inferiore a 1 secondo, consentendo una convalida efficiente della qualità del segnale.
Contenuto della fornitura
- 1x MSO3024HD (4CH, 200 MHz, oscilloscopio ad alta definizione a 12 bit)
- 1x cavo di alimentazione
- 1x cavo dati USB 3.0, 1 m, USB a-B
- 2 sonde passive UT-P06
- 1x BNC-BNC cavo passante
- 1x cavo BNC con morsetti a coccodrillo (rosso/nero)
- 1 antiappannamento, 3 g
- 1 certificato di calibrazione
- 1x istruzioni di sicurezza (multilingue)
- 1x guida di avvio rapido (inglese)
Note
Oscilloscopio digitale: Standard
Analizzatore di spettro: Standard
Voltmetro digitale: Standard
Frequenzimetro ad alta precisione: Standard
Analizzatore di protocollo: Standard - RS232/422/485/UART, I²C, SPI
Analizzatore di protocollo: Opzionale - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, AUDIO MSO3000HD, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Analizzatore logico: Opzionale - 16 canali (hardware standard), utilizzabile con sonda analizzatore logico UT-M15 (opzionale)
Generatore di funzioni/forme d'onda incl. Analisi Bode-Plot: Opzionale - MSO3000HD-AWG
Analisi della potenza: Opzionale - MSO3000HD-PWR
Aggiornamento della larghezza di banda: Opzionale - MSO3000HD-BW3M5T5M
Aggiornamento della larghezza di banda: Opzionale - MSO3000HD-BW2MT3M5
Aggiornamento della larghezza di banda: Opzionale - MSO3000HD-BW2MT5M
- HDMI® è un marchio registrato di HDMI Licensing L.L.L.C.
