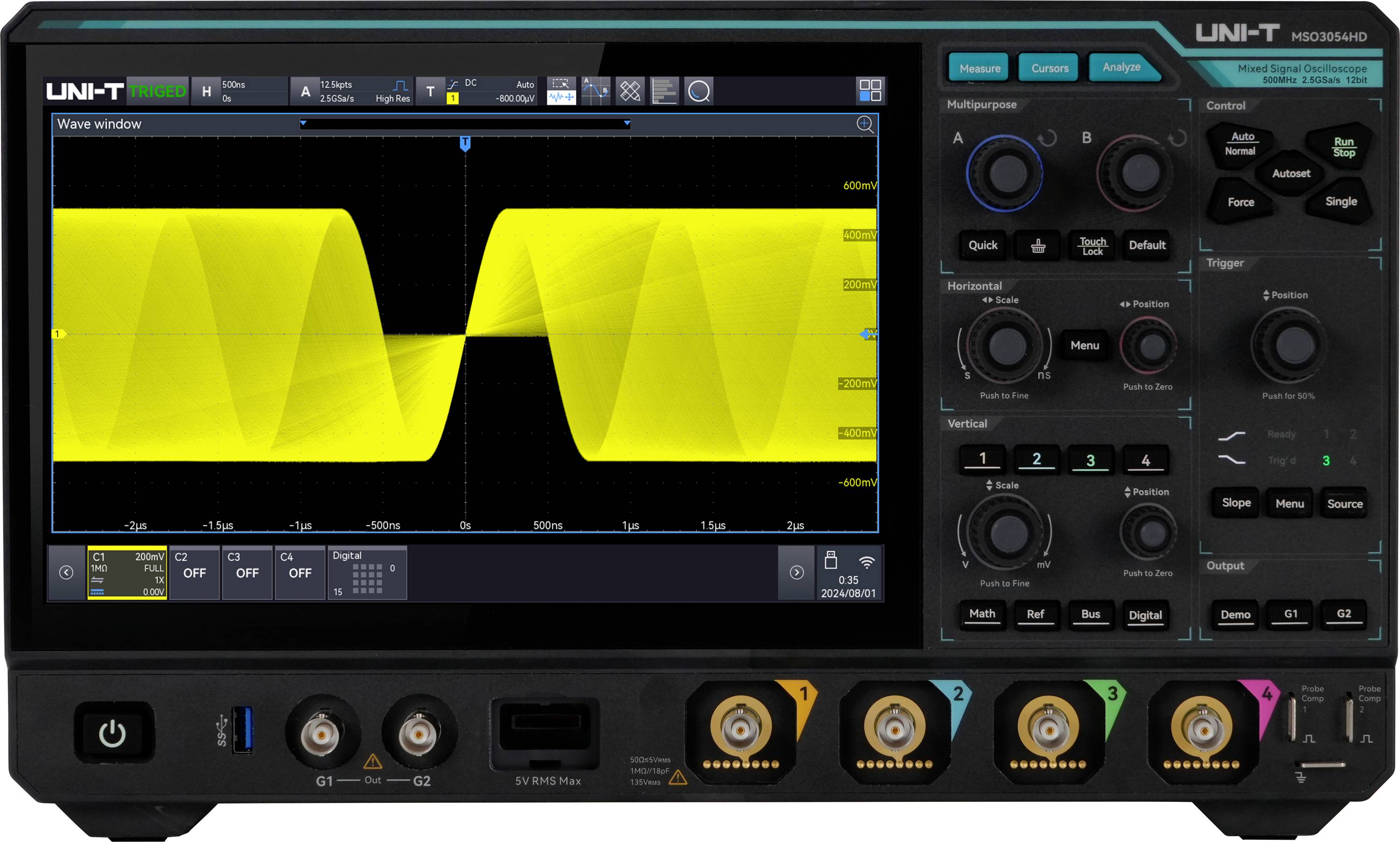

'Oscilloscopio con un'onda gialla visualizzata sullo schermo che mostra un'analisi del segnale. Manopole e pulsanti di controllo sono visibili sulla destra.'

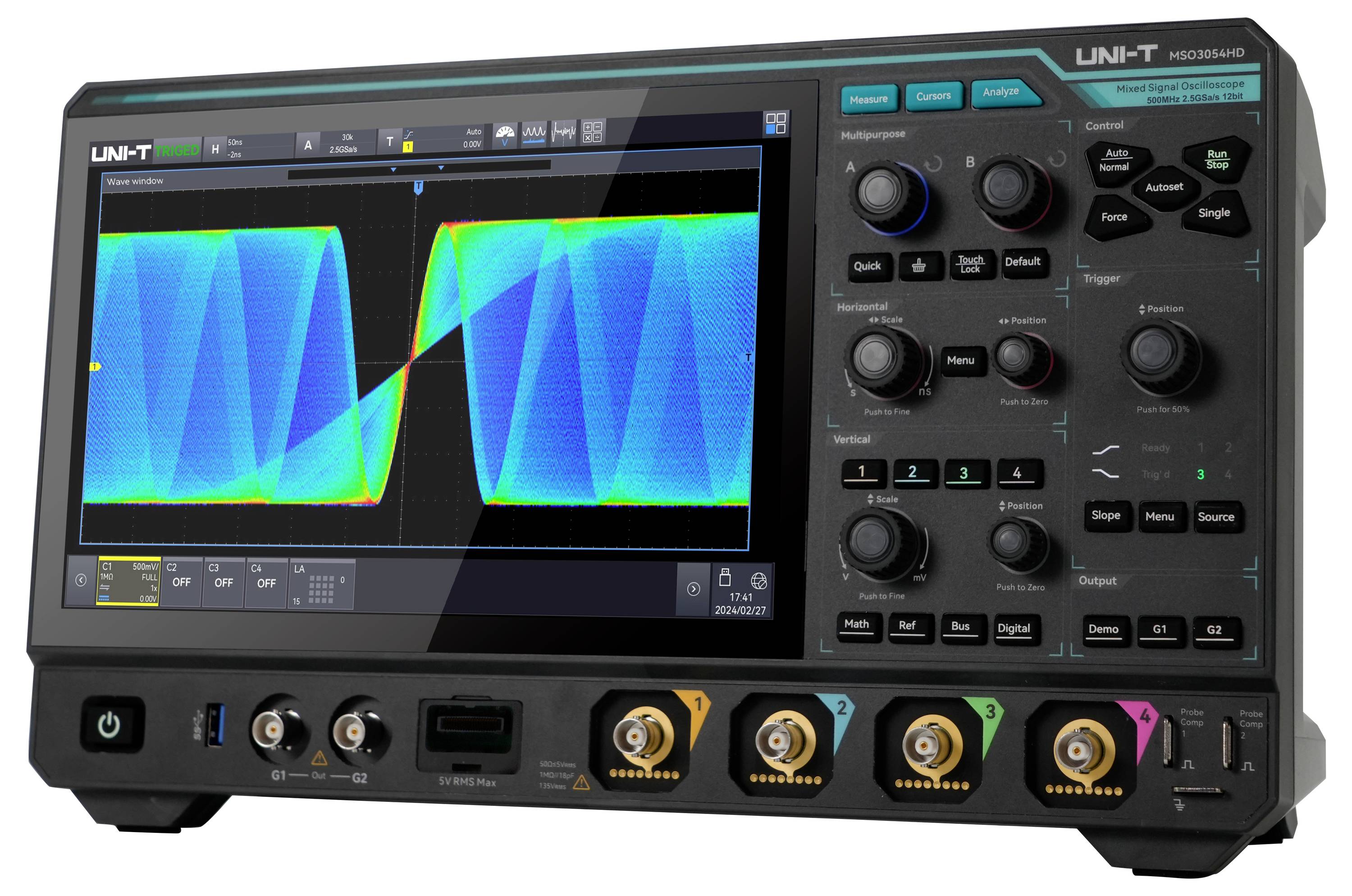

Oscilloscopio digitale che mostra un'onda sullo schermo, con vari manopole di controllo e porte di ingresso visibili sul pannello frontale.

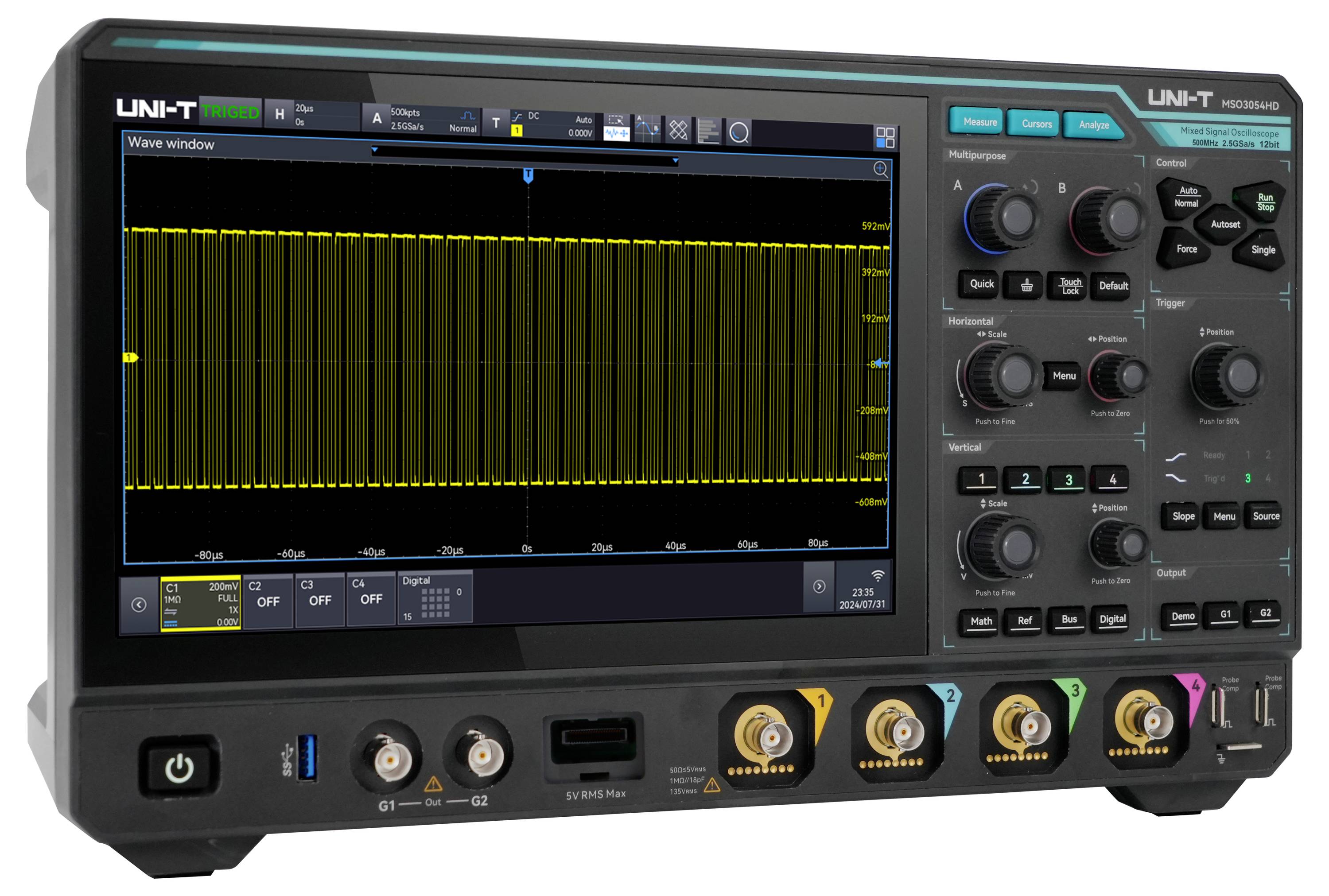

Oscilloscopio che mostra un'onda gialla sullo schermo con più manopole di controllo sul lato destro e porte di ingresso sotto lo schermo.

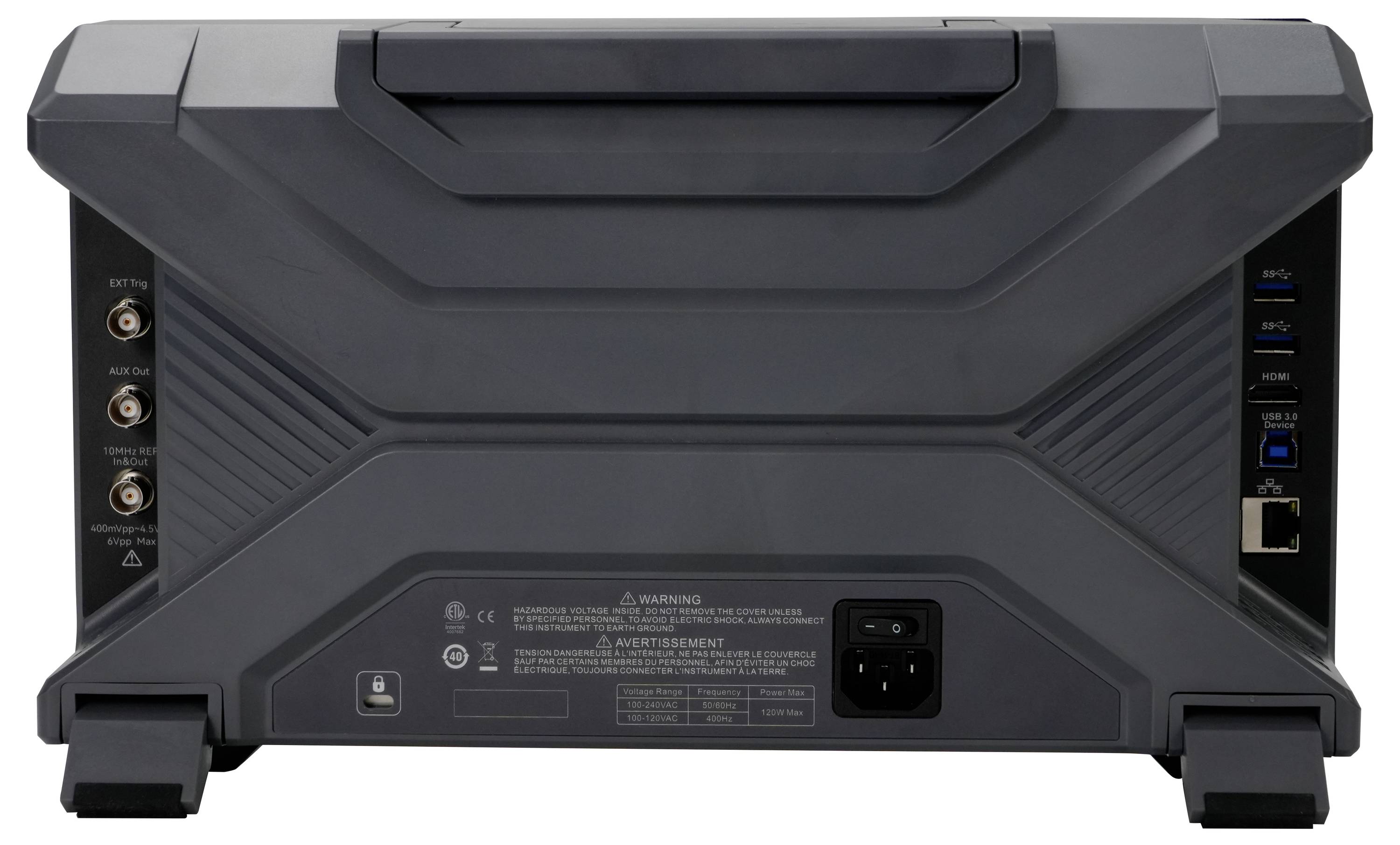

Vista posteriore di un dispositivo elettronico nero che mostra tre porte coassiali, vari connettori, un socket di alimentazione e una maniglia nella parte superiore.

1/4

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

5 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3168,03 € / Pezzo)

3168,03 €

IVA escl.

Spedizione gratuita

Solo 5 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Oscilloscopio ad alta risoluzione UNI-T a 12 bit MSO3054HD

500 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Integrazione delle funzioni 9 in 1: Oscilloscopio, analizzatore logico, generatore (opzionale), analizzatore di spettro, voltmetro digitale, Frequenzimetro, analizzatore di protocollo, analizzatore di plot di riferimento (opzionale), analizzatore Power (opzionale).
Tecnologia Ultra Phosphorus 3.0

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 500 MHz

Frequenza di campionamento/canale: 2.5 Gsa/s

Display: Schermo multi-touch capacitivo HD da 10.1 pollici 1280x800

Risoluzione: 12 Bit

Dimensione monitor: 10,1 pollici

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Deflessione verticale: Da 500 µV/div a 10 V/div

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: DC, AC, GND

Tensione d'ingresso: 400 V

Dim.: (L x L x A) 106 x 364 x 209 mm

Peso: 3.83 kg

Ingressi digitali max.: 16

Display: 1280x800 Pixel

Larghezza: 364 mm

Altezza: 209 mm

Lunghezza: 106 mm

Interfacce: Dispositivo USB
Host USB
LAN
HDMI

Profondità di memoria/canale: 500 Mpts

Tipo: MSO3054HD

Documenti & Download

Scheda tecnica

Scheda tecnica 3532333 Uni-T MSO3054HD Oscilloscopio digitale 500 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3532333 Uni-T MSO3054HD Oscilloscopio digitale 500 MHz 2.5 Gsa/s 500 Mpts 12 Bit 1 pz.

Descrizione

MSO3054HD è un potente oscilloscopio ad alta risoluzione con larghezza di banda fino a 500 MHz, velocità di campionamento di 2,5 GSA/s, 4 canali analogici e 16 digitali e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia UltraPhosphorus 3.0 raggiunge una velocità di rilevamento della forma d'onda fino a 1.500.000 wfms/s con 256 livelli di grigio. Offre un innovativo sistema di trigger digitale con sensibilità elevata e basso jitter, oltre a numerose funzioni di analisi quali analisi dello spettro, analisi delle prestazioni, ERES, istogramma, test con maschera, registrazione delle forme d'onda, analisi dei protocolli e altro ancora. Il touchscreen capacitivo da 10,1 pollici con controllo multi-gesti in combinazione con pratici tasti di selezione rapida garantisce un utilizzo particolarmente intuitivo e un'esperienza utente ottimizzata.

Testo tradotto automaticamente

Versione

Alta risoluzione a 16 bit: Combina ADC a 12 bit con tecnologia ERES a 4 bit per un'efficace risoluzione a 16 bit, che consente di rappresentare con precisione le strutture del segnale e di sopprimere in modo efficace le interferenze.
Ultra Phosphorus 3.0: Consente una velocità di acquisizione della forma d'onda fino a 1.500.000 wfms/s in modalità sequenza con un tempo morto minimo inferiore a 1 μs, Ideal per l'acquisizione di anomalie sporadiche del segnale.
Funzionalità nove in uno: Oscilloscopio integrato, analizzatore logico, generatore di forme d'onda arbitrarie/funzioni, analizzatore di spettro, analizzatore di protocollo, analizzatore di potenza, analizzatore Bode-Plot, frequenzimetro ad alta precisione e voltmetro digitale in un unico dispositivo.
Ampia analisi dei protocolli: Supporta 12 protocolli comuni, tra cui UART, I²C, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I²S, MIL-STD-1553, ARINC 429 e Manchester, con una rapida decodifica di 200 M di dati in meno di 1 secondo.
Funzioni di analisi delle prestazioni: Fornisce funzionalità complete come l'analisi PSRR, l'analisi delle parole di controllo a ciclo chiuso, la valutazione della qualità dell'alimentazione, l'analisi delle armoniche di corrente e della corrente di spunto per valutare e ottimizzare la stabilità del sistema e l'efficienza energetica.
Test con maschera accelerata dall'hardware: Soddisfa lo standard 6σ con una durata di prova inferiore a 1 secondo, consentendo una convalida efficiente della qualità del segnale.

Contenuto della fornitura

1x MSO3054HD (4CH, 500 MHz, oscilloscopio ad alta definizione a 12 bit)
1x cavo di alimentazione
1x cavo dati USB 3.0, 1 m, USB a-B
2 sonde passive UT-P06
1x BNC-BNC cavo passante
1x cavo BNC con morsetti a coccodrillo (rosso/nero)
1 antiappannamento, 3 g
1 certificato di calibrazione
1x istruzioni di sicurezza (multilingue)
1x guida di avvio rapido (inglese)

Note

Oscilloscopio digitale: Standard

Analizzatore di spettro: Standard

Voltmetro digitale: Standard

Frequenzimetro ad alta precisione: Standard

Analizzatore di protocollo: Standard - RS232/422/485/UART, I²C, SPI

Analizzatore di protocollo: Opzionale - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, AUDIO MSO3000HD, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH

Analizzatore logico: Opzionale - 16 canali (hardware standard), utilizzabile con sonda analizzatore logico UT-M15 (opzionale)

Generatore di funzioni/forme d'onda incl. Analisi Bode-Plot: Opzionale - MSO3000HD-AWG

Analisi della potenza: Opzionale - MSO3000HD-PWR
