Uni-T MSO3054X Oscilloscopio digitale 500 MHz 5 Gsa/s 500 Mpts Generatore di funzioni, Analizzatore di spettro, Analisi
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2790,98 €
3
2% = 68,09 €
2722,89 €
5
3% = 95,17 €
2695,81 €
10
4% = 113,31 €
2677,67 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2790,98 € / Pezzo)
2790,98 €
IVA escl.
Spedizione gratuita
Solo 3 Pezzo(i) disponibili
Highlights & Dettagli
Oscilloscopio digitale UNI-T MSO3054X 500MHz 4+16 canali MSO ready 5 GSA/s 500 Mpts 2.000.000 Wfms/s 10,1″ memoria digitale touchscreen capacitiva (DSO)
- 500 MHz
- Numero max. Ingressi analogici 4
Dati tecnici
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
500 MHz
- Frequenza di campionamento/canale
5 Gsa/s
- Dimensione monitor
10.1 pollici
- Caratteristiche
Generatore di funzioni
Analizzatore di spettro
Analisi delle armoniche
Mixed-Signal (MSO)
Analizzatore logico
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Ingressi digitali max.
16
- Interfacce
Seriale
- Profondità di memoria/canale
500 Mpts
- Tipo
MSO3054X
Documenti & Download
Scheda tecnica
Scheda tecnica 3399967 Uni-T MSO3054X Oscilloscopio digitale 500 MHz 5 Gsa/s 500 Mpts Generatore di funzioni, Analizzatore di spettro, Analisi
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3399967 Uni-T MSO3054X Oscilloscopio digitale 500 MHz 5 Gsa/s 500 Mpts Generatore di funzioni, Analizzatore di spettro, Analisi
Istruzioni d'uso e di sicurezza 3399967 Uni-T MSO3054X Oscilloscopio digitale 500 MHz 5 Gsa/s 500 Mpts Generatore di funzioni, Analizzatore di spettro, Analisi
Istruzioni d'uso e di sicurezza 3399967 Uni-T MSO3054X Oscilloscopio digitale 500 MHz 5 Gsa/s 500 Mpts Generatore di funzioni, Analizzatore di spettro, Analisi
Descrizione

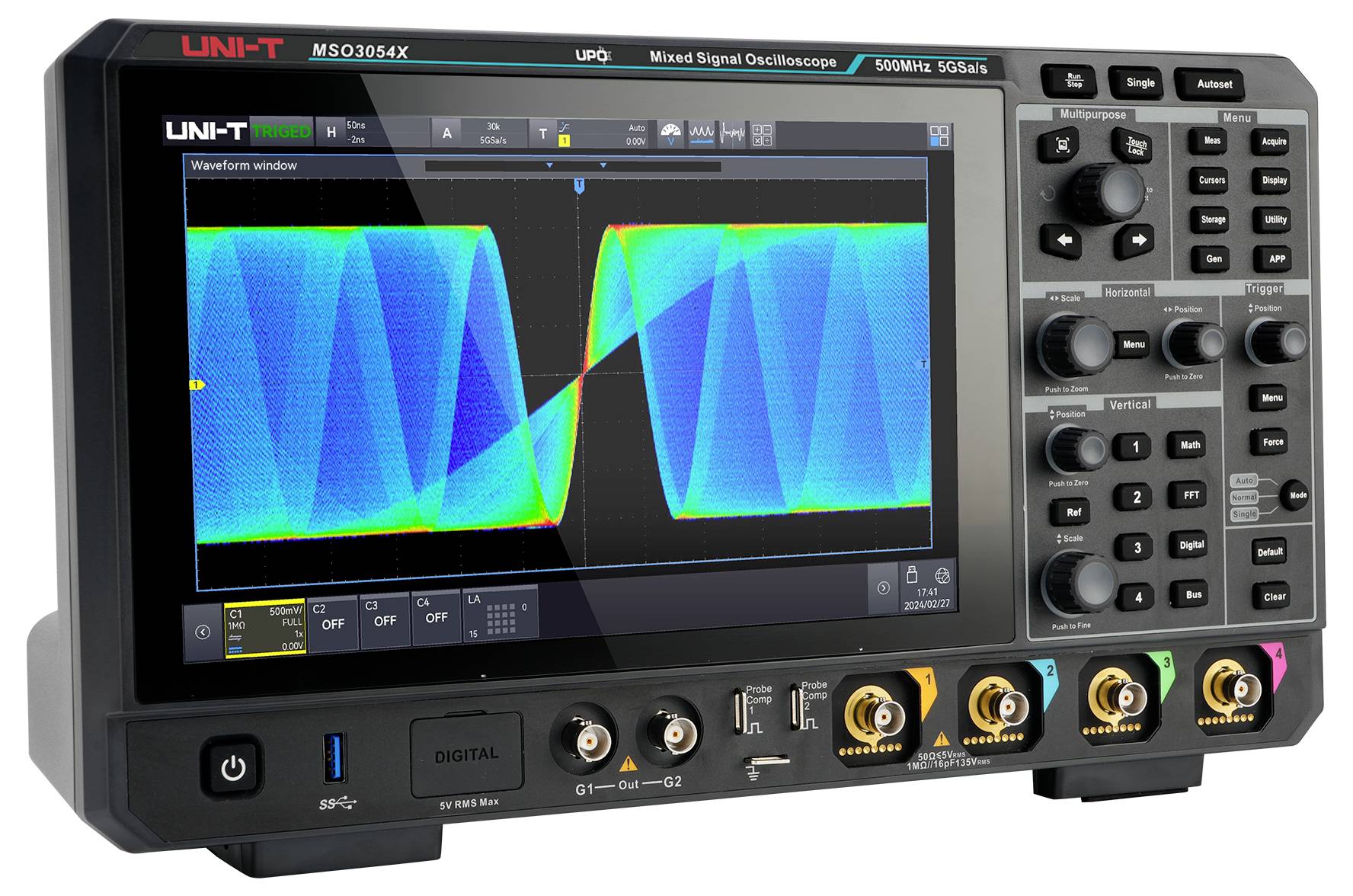

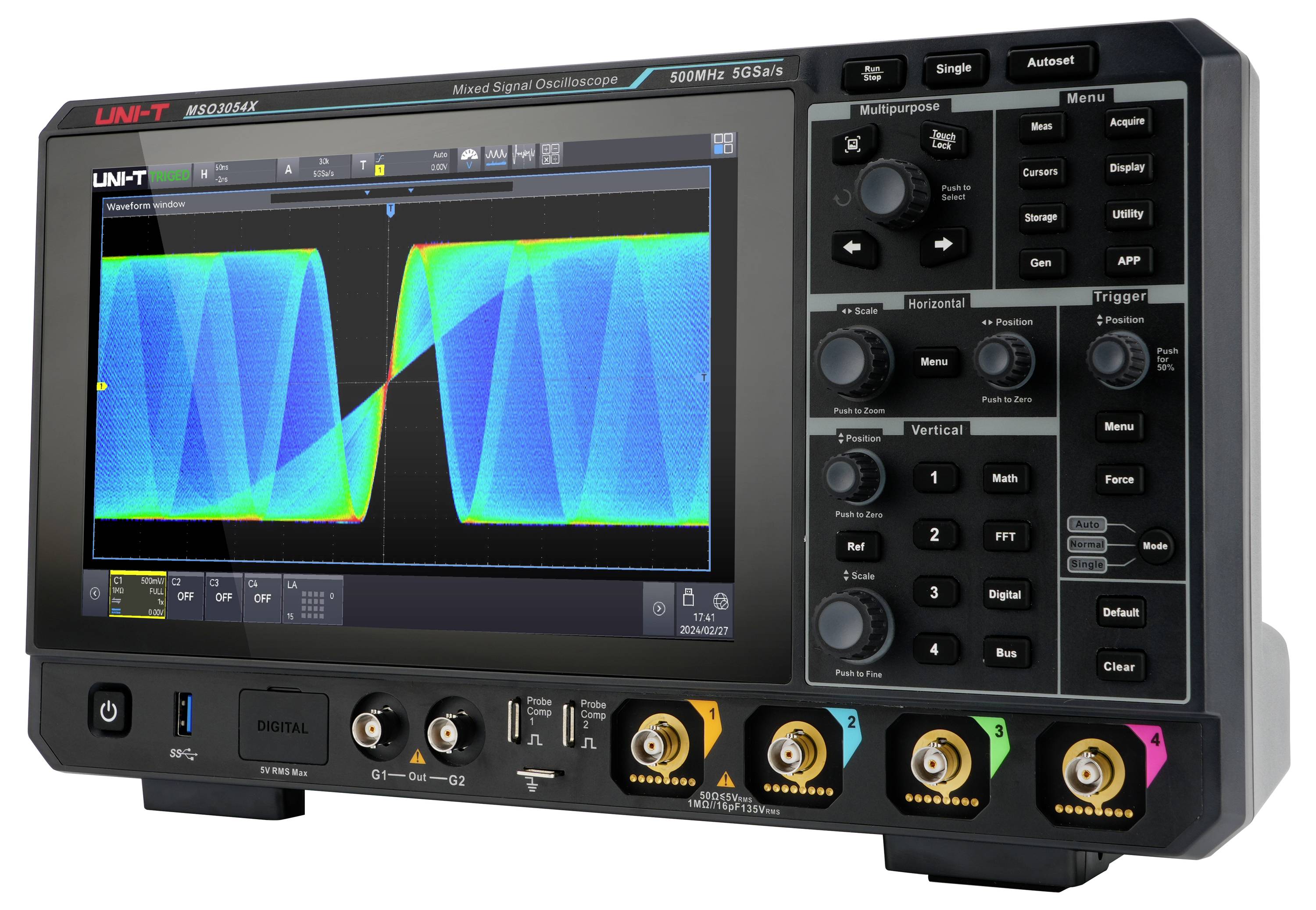

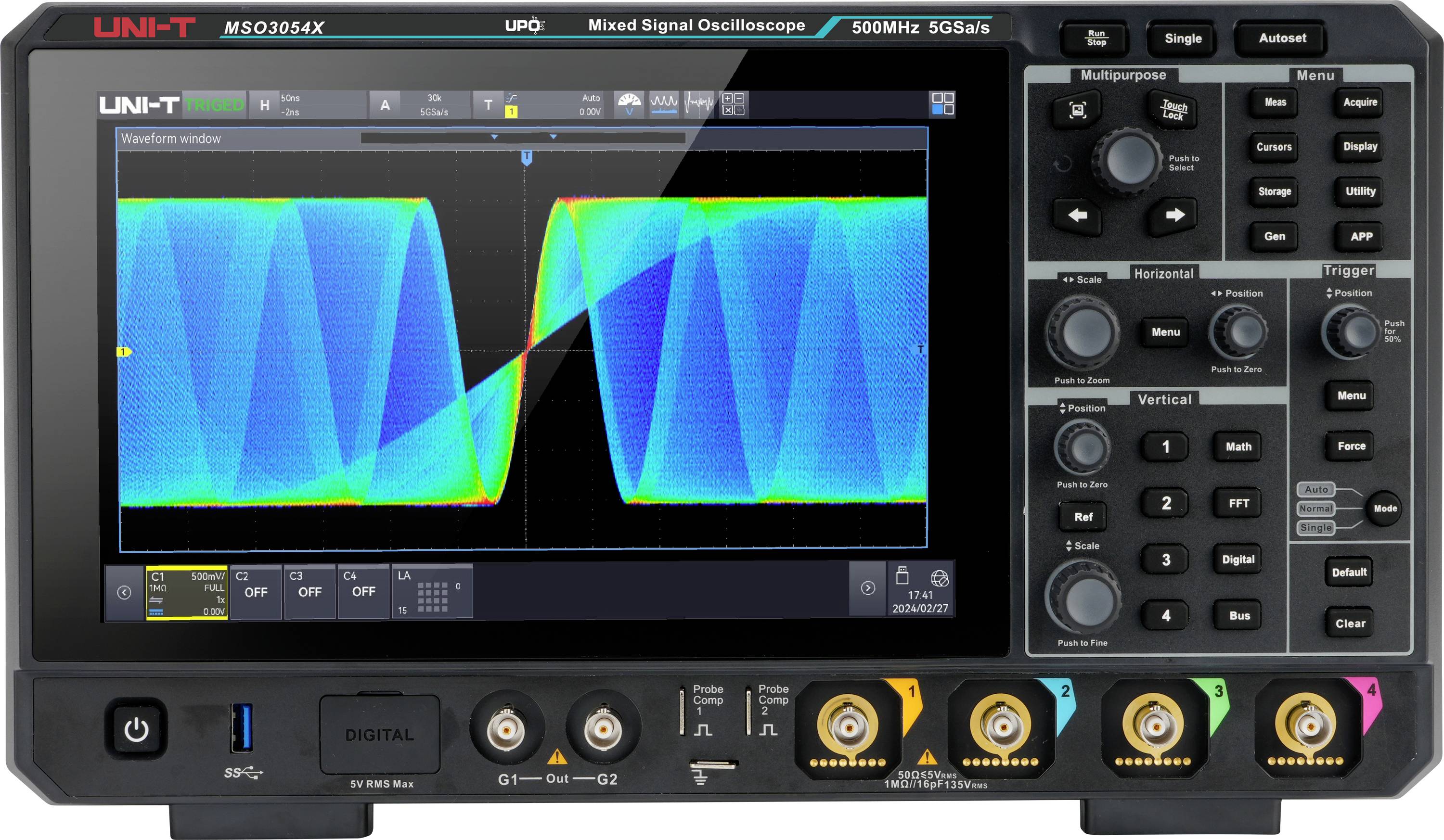

L'oscilloscopio a segnali misti UNI-T MSO3054X offre una velocità di campionamento massima di 5 GSA/s e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia Ultra Phosphorus 3.0 raggiunge una velocità di acquisizione della forma d'onda di 2.000.000 wfms/s e supporta 12 protocolli di decodifica avanzati trigger e bus seriale. Dotato di un touchscreen capacitivo da 10,1 pollici con controllo a gesti e di un server web incorporato per il controllo remoto, questo oscilloscopio Ideal è adatto per le applicazioni nei sistemi embedded, nell'elettronica automobilistica e nell'industria aerospaziale.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Integrazione 9 in 1: Combina oscilloscopio, analizzatore logico, generatore di forme d'onda, analizzatore di spettro e altro ancora per la massima versatilità.
- – Ultra Phosphorus 3.0: Analisi parallela a 8 canali, elaborazione fino a 20 Gbps e velocità di rilevamento di 2.000.000 wfms/s per un rilevamento preciso delle anomalie.
- – 54 tipi di misurazione: Misurazioni di tensione, frequenza e fase con funzioni statistiche avanzate e grafici di tendenza per analisi in profondità.
- – Analisi Power 6+: Analisi completa della qualità della rete e delle prestazioni con PSRR, misurazione della corrente armonica e di spunto e 12 test in 2024.
- – Analizzatore di spettro: Supporta FFT 4M-Points, FFT a 4 canali simultanei, diagramma di caduta dell'acqua e misurazione del marker per un'analisi della frequenza rapida e precisa.
Contenuto della fornitura
- MSO3054X (500 MHz, 5 GSA/s, 4 canali) x 1
- Cavo di alimentazione x 1
- 1 cavo USB
- – Sonde passive (500 MHz) x4
- - Cavo passante BNC-BNC × 1
- - Cavo BNC con morsetti a coccodrillo (rosso e nero) × 1
- – Sonde passive × 4
- – Certificato di calibrazione x 1
- – Istruzioni di sicurezza multilingue x 1
- Guida rapida x 1
Note
Altri modelli
MSO3034X: Larghezza di banda 350 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, capacità di memoria fino a 500 Mpts, velocità di acquisizione della forma d'onda di 2.000.000 wfms/s, 16 canali digitali e generatore di canali Dual opzionale a 50 MHz.
Opzioni software
Opzione software per generatore di forme d'onda arbitrarie 50 MHz - MSO3000X-AWG: Duale (incluso diagramma di Bode).
– MSO3000X-PWR: Opzione software per l'analisi delle prestazioni
– MSO3000X-BND: Tutte le opzioni del software di attivazione e decodifica bus serie (tra cui AUTO, audio, MIL-STD, ARINC, Manchester).
– AUDIO MSO3000X: Opzione software di analisi e attivazione bus serie audio (I2S, LJ, RJ, TDM).
– MSO3000X-MIL1553: Opzione software di attivazione e analisi bus serie aerospaziale (MIL-STD-1553).
– MSO3000X-ARINC429: Opzione software di analisi e attivazione bus serie aerospaziale (ARINC 429).
– MSO3000X-AUTO: Opzione software di attivazione e decodifica bus serie automotive (CAN, CAN-FD, LIN, FlexRay, SENT).
MSO3000X-MANCH: Trigger bus seriale e analisi （Manchester）
– MSO3000X-CANFD: Opzione software di attivazione e analisi del bus seriale per uso automobilistico （CAN-FD）
– MSO3000X-LIN: Attivazione e analisi del software del bus seriale per uso automobilistico （LIN）
– MSO3000X-Flex: Opzione software di analisi e attivazione bus seriale per uso automobilistico （FlexRay）
MSO3000X-SENT: Attivazione bus sensore automotive e analisi opzione software （SENT）
