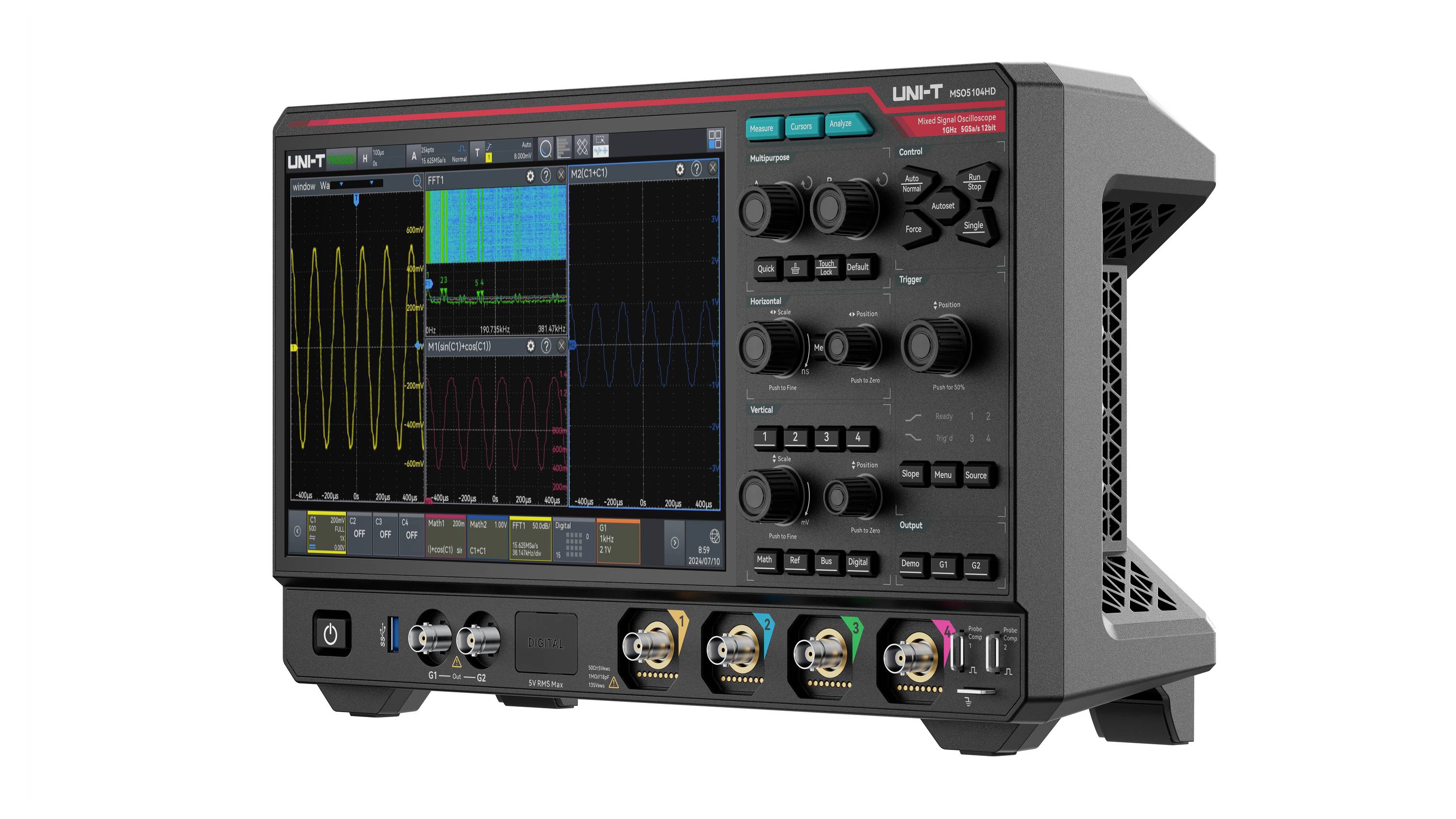

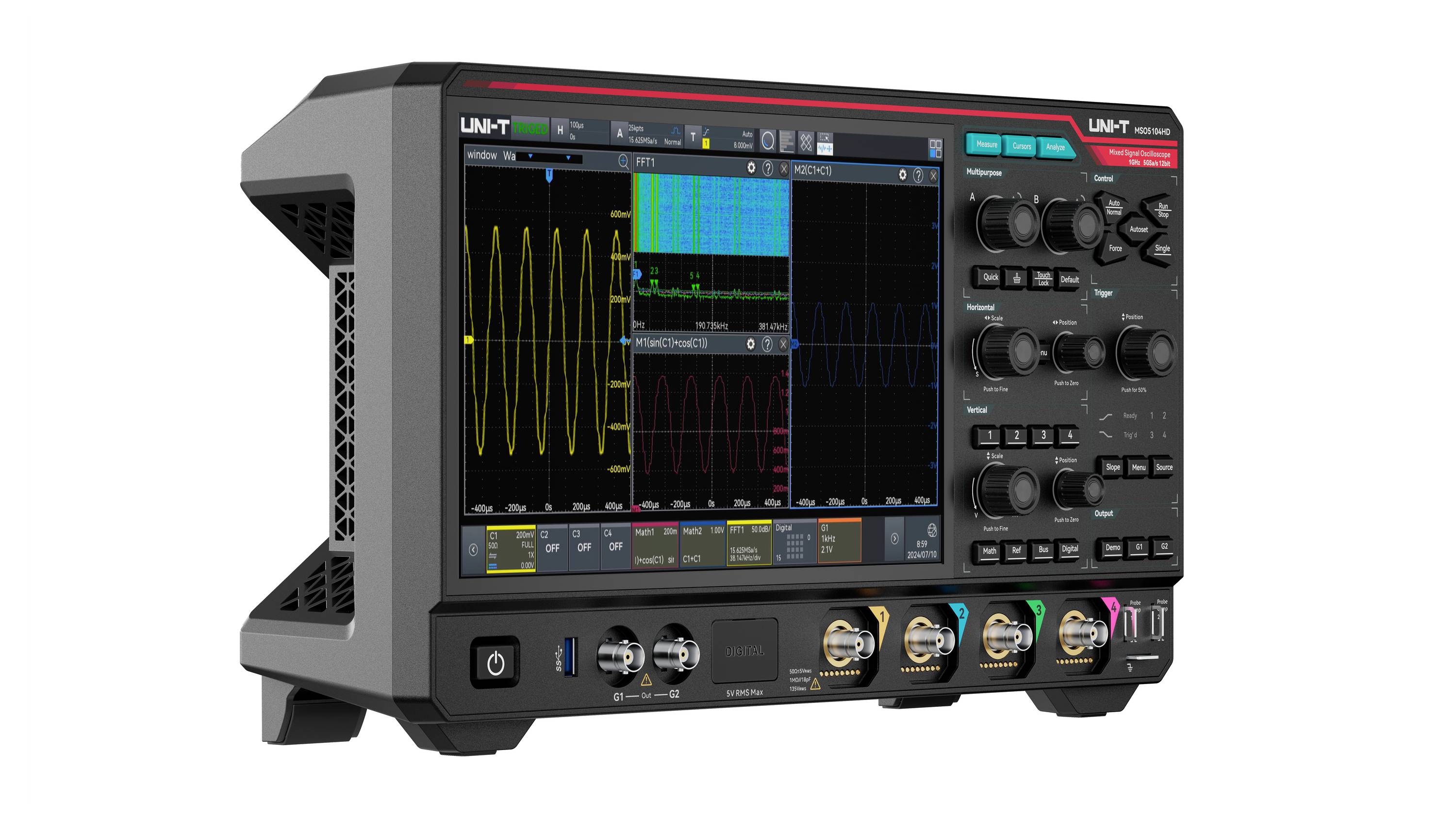

Uni-T MSO5034HD Oscilloscopio analogico, Oscilloscopio digitale 350 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2627,05 €
3
2% = 64,10 €
2562,95 €
5
3% = 89,58 €
2537,47 €
10
4% = 106,66 €
2520,39 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2627,05 € / Pezzo)
2627,05 €
IVA escl.
Spedizione gratuita
Solo 3 Pezzo(i) disponibili
Highlights & Dettagli
Oscilloscopio ad alta risoluzione UNI-T MSO5034HD
- 350 MHz
- Numero max. Ingressi analogici 4
Dati tecnici
- Tipo prodotto
Oscilloscopio analogico
- Ampiezza di banda
350 MHz
- Frequenza di campionamento/canale
2 Gsa/s
- Risoluzione
12 Bit
- Dimensione monitor
25,65 cm (10,1 Zoll)
- Caratteristiche
Mixed-Signal (MSO)
- Base temporale
da 500 ps/div a 1000 s/div
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Categoria di misura
CAT II
- Deflessione verticale
1 mV/div - 10 V/div
- Impedenza di ingresso
1 MΩ
- Accoppiamento di ingresso
DC, AC, GND
- Tensione d'ingresso
Da 1 mV/div a 10 V/div (a 1 MΩ)
- Tensione di alimentazione
100 - 240 V/AC
- Dim.
(L x L x A) 121 x 358 x 214 mm
- Peso
4.1 kg
- Ingressi digitali max.
16
- Display
1280x800 Pixel
- Servizio di calibrazione
Autocalibrazione interna (auto-calibrazione)
- Larghezza
358 mm
- Altezza
214 mm
- Lunghezza
121 mm

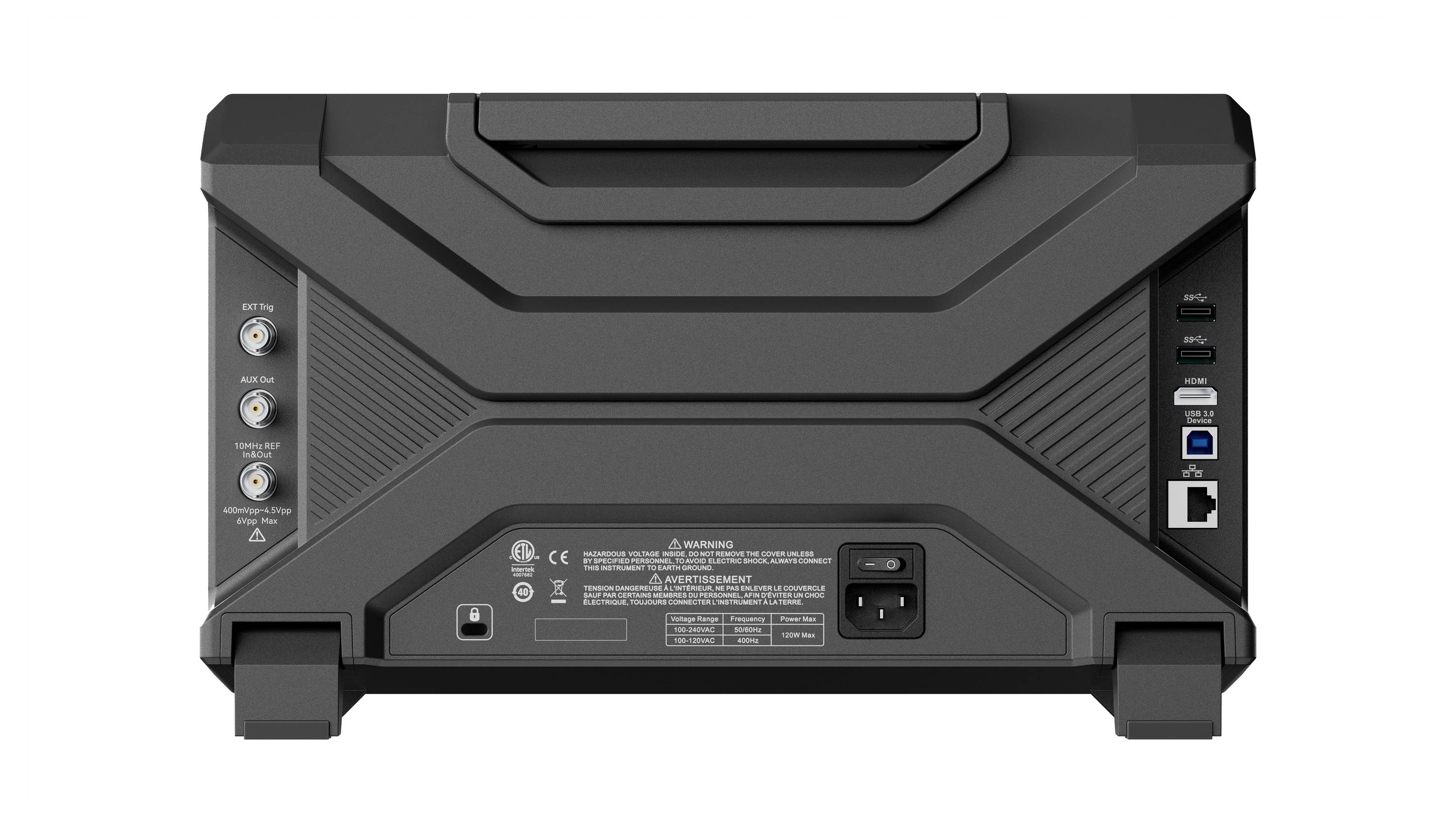

- Interfacce
Host USB
Dispositivo USB
LAN
HDMI
- Profondità di memoria/canale
200 Mpts
- Tipo
MSO5034HD
Documenti & Download
Scheda tecnica
Scheda tecnica 3757372 Uni-T MSO5034HD Oscilloscopio analogico, Oscilloscopio digitale 350 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3757372 Uni-T MSO5034HD Oscilloscopio analogico, Oscilloscopio digitale 350 MHz 2 Gsa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 pz.
Descrizione
MSO5034HD è una serie di oscilloscopi ad alta risoluzione con larghezza di banda da 350 MHz, velocità di campionamento di 5 GSA/s, 4 canali analogici e 16 canali digitali e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia UltraPhosphorus 3.0 raggiunge una velocità di rilevamento forma d'onda fino a 1.500.000 wfms/s con 256 livelli di grigio. Offre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter, oltre a numerose funzioni avanzate di trigger e analisi come analisi dello spettro, analisi delle prestazioni, istogramma, registrazione delle forme d'onda, ERES, test della maschera accelerato tramite hardware, ricerca e navigazione, attivazione e decodifica del bus di serie. Il grande touchscreen capacitivo da 10,1 pollici con controllo multi-gesti in combinazione con pratici tasti di selezione rapida consente un utilizzo particolarmente intuitivo e un'esperienza utente ottimizzata.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Alta risoluzione a 16 bit: Combina ADC a 12 bit con ERES a 4 bit per un'efficace risoluzione a 16 bit, riduce il rumore e fornisce dettagli precisi del segnale.
- Ultra Phosphorus 3.0: Consente la rappresentazione delle forme d'onda in tempo reale e una migliore visualizzazione del segnale.
- Funzionalità 9 in 1: Combina oscilloscopio digitale, analizzatore logico, generatore di forme d'onda arbitrarie, analizzatore di spettro, analizzatore di protocollo, voltmetro digitale, frequenzimetro, analizzatore grafico di Bode e analizzatore di potenza in un unico dispositivo.
- Analisi del timing del bus: Supporta l'analisi del timing per i protocolli I²C, SPI e CAN.
- 56 funzioni di misurazione automatiche: Con istogramma e grafici di trend per un'analisi del segnale rapida e chiara.
- Registrazione delle forme d'onda basata su hardware: Registrazione e riproduzione in tempo reale con un massimo di 400.000 fotogrammi.
- FFT avanzato: Fino a 4 Mpts per un'analisi dettagliata nell'intervallo di frequenza.
- Visualizzazione a più finestre: Rappresentazione simultanea di forma d'onda, FFT e analisi del protocollo su un'unica schermata.
- Trigger di zona: Rileva in modo mirato le anomalie del segnale e isola le aree di segnale rilevanti.

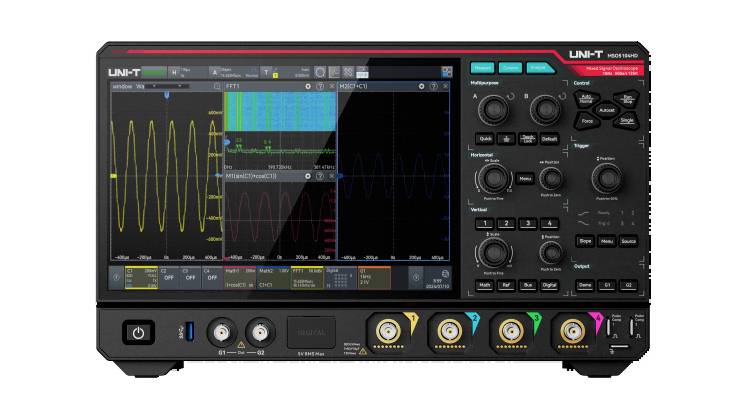

- Touch screen da 10,1": Touchscreen capacitivo HD con risoluzione di 1280 × 800 per un funzionamento intuitivo.
- Supporto SCPI: Ideal per il controllo remoto e flussi di prova automatizzati.
- Server web integrato: Consente il monitoraggio e il controllo remoto tramite PC o dispositivo mobile.
Contenuto della fornitura
- MSO5034HD x 1
- Cavo di alimentazione x 1
- Cavo USB3.0 x 1
- Sonde passive (500 MHz) x4
- Cavo passante BNC-BNC × 1
- Cavo con morsetti a coccodrillo BNC (rosso e nero) × 3
Note
Altri modelli
- MSO5104HD: Larghezza di banda 1 GHz, 4 canali analogici, 16 canali digitali, velocità di campionamento 5 GSA/s, capacità di memoria 500 Mpts, velocità di acquisizione della forma d'onda 800.000 wfms/s (modalità sequenza: fino a 1.500.000 wfms/s)
- MSO5054HD: Larghezza di banda 500 MHz, 4 canali analogici, 16 canali digitali, frequenza di campionamento 5 GSA/s, capacità di memoria 500 Mpts, velocità di acquisizione della forma d'onda 800.000 wfms/s (modalità sequenza: fino a 1.500.000 wfms/s)
Opzioni software
-MSO5000HD-BND: Tutte le opzioni di attivazione e decodifica per bus seriali (tra cui EMBD, AUTO, audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL e Timing).
AUTO MSO5000HD: Opzione di attivazione e decodifica bus seriale per uso automobilistico (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: Generatore di forme d'onda arbitrarie a 2 canali da 50 MHz (incluso BODE).
-MSO5000HD-CANFD: Opzione di attivazione e analisi bus serie automotive (CAN-FD).
-MSO5000HD-Flex: Opzione di attivazione e analisi del bus di serie per uso automobilistico (FlexRay).
-MSO5000HD-SENT: Opzione di attivazione e analisi bus serie automotive (SENT).
-MSO5000HD-CANXL: Opzione di attivazione e analisi bus serie automotive (CAN-XL).
-MSO5000HD-I3C: Opzione di attivazione/decodifica integrata (I3C).
-MSO5000HD-1WIRE: Opzione trigger e analisi bus serie automotive (1-WIRE).
-MSO5000HD-MANCH: Opzione di attivazione e analisi del bus seriale (Manchester).
AUDIO MSO5000HD: Opzione di attivazione e analisi del bus seriale audio (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Opzione di attivazione e analisi del bus seriale aerospaziale (MIL-STD-1553).
-MSO5000HD-ARINC429: Opzione di attivazione e analisi del bus seriale aerospaziale (ARINC429).
-MSO5000HD-PWR: Opzione di analisi Power.
-MSO5000HD TIMING: Analisi del tempo (inclusi I²C, SPI, I²S e CAN).
