Acquista Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal da Conrad

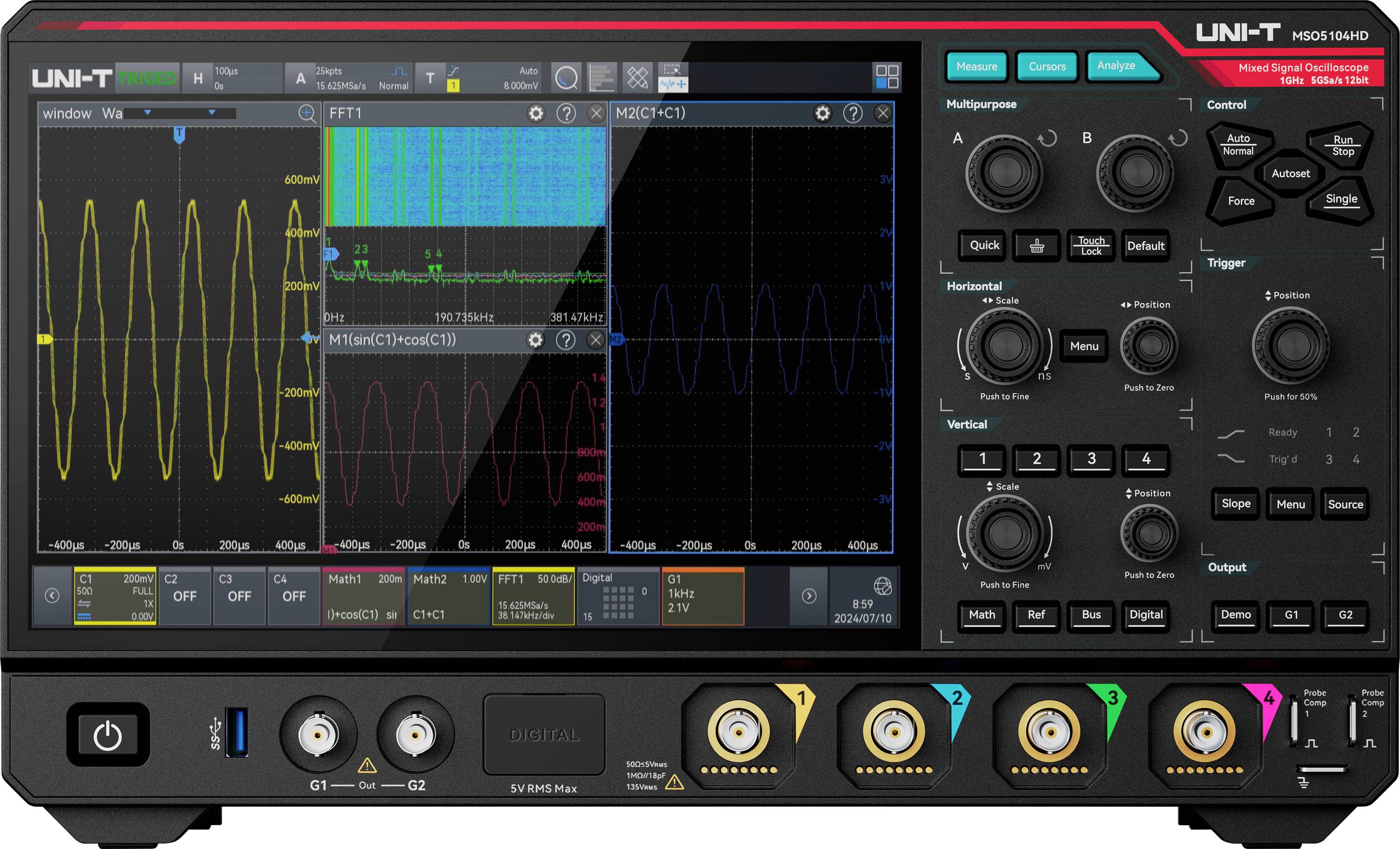

Oscilloscopio digitale serie UNI-T MSO che mostra molteplici forme d'onda e visualizzazioni FFT/spettro sullo schermo, con manopole di controllo del pannello anteriore e canali di ingresso sottostanti.

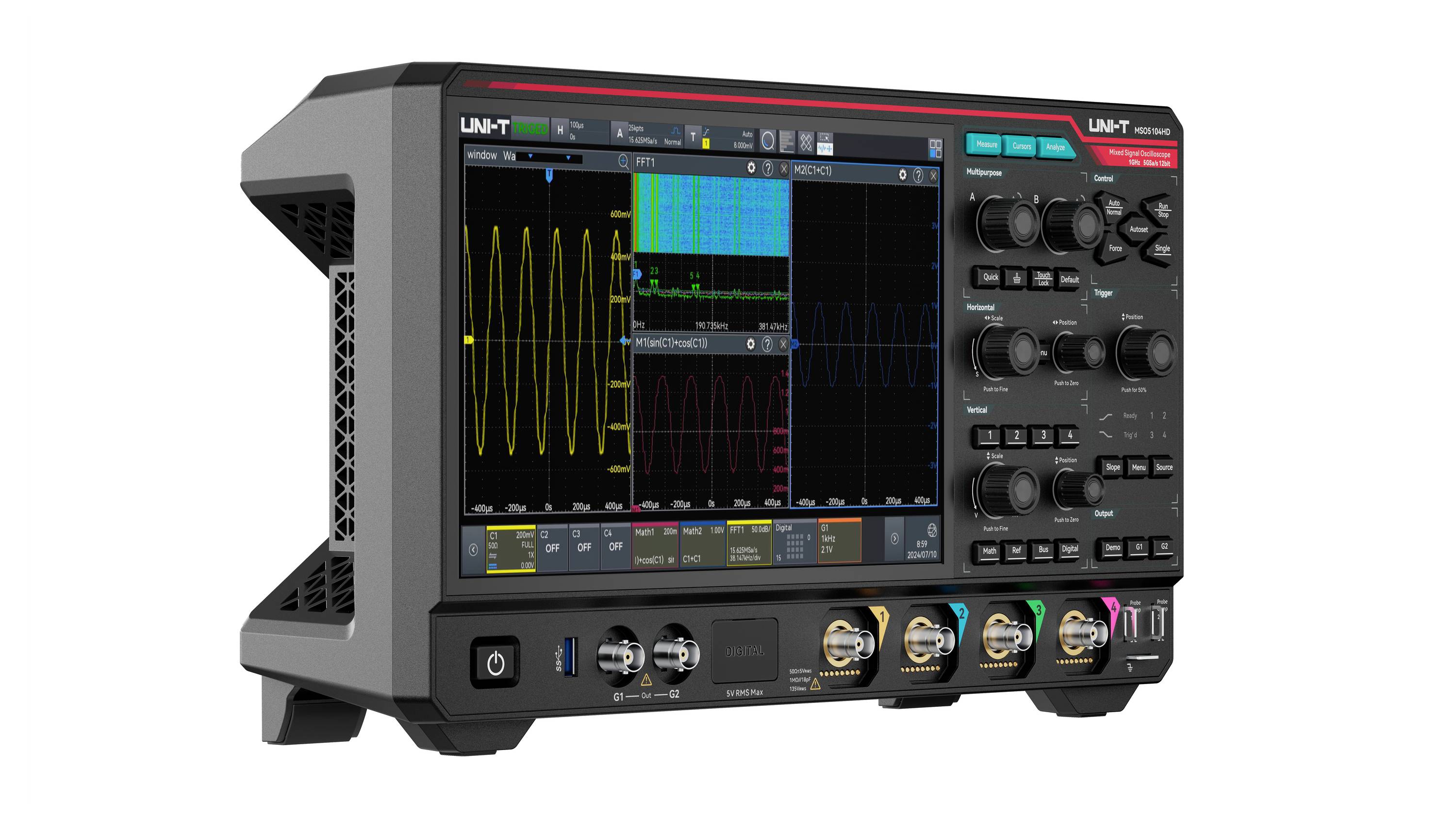

Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal-1

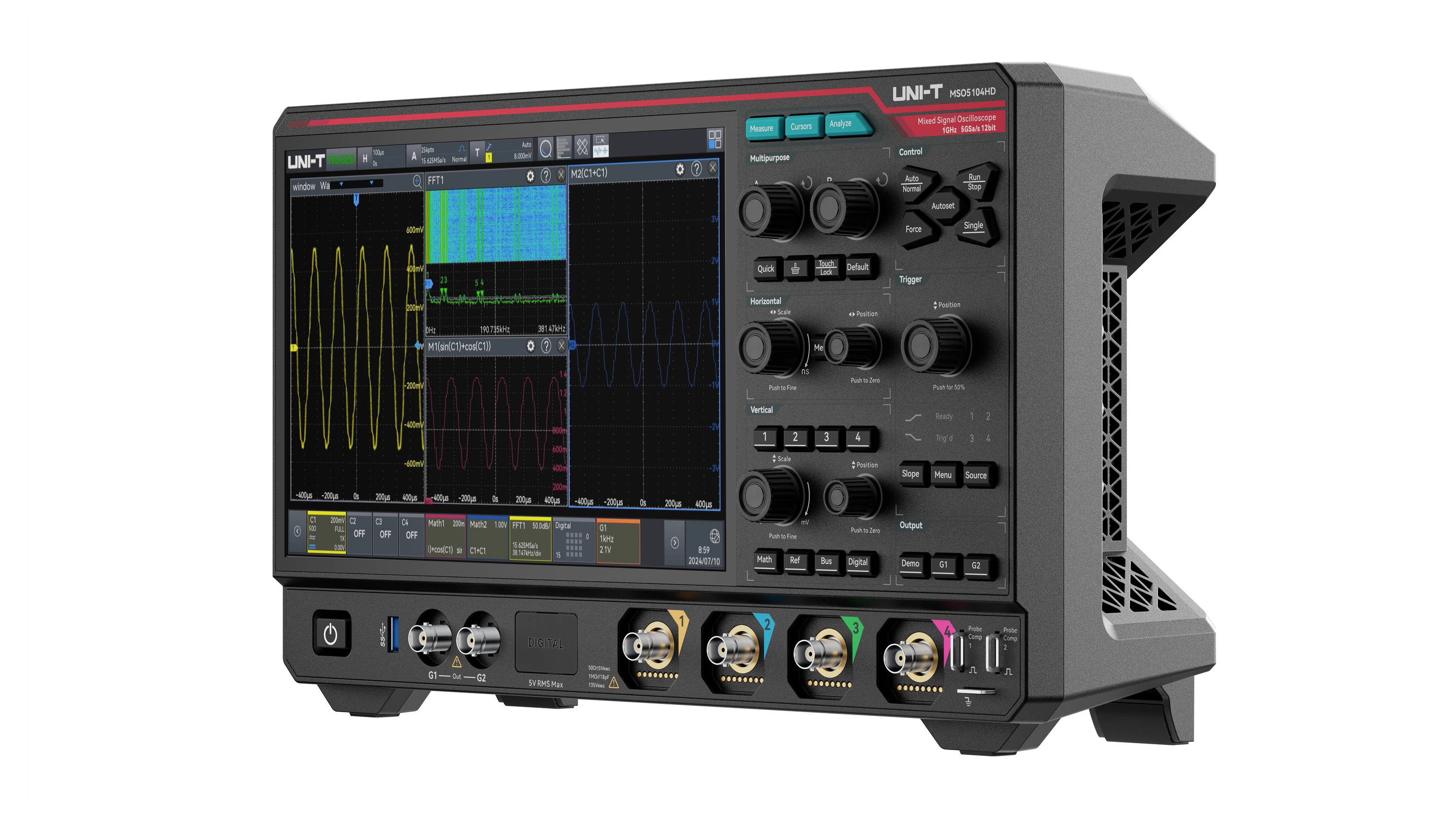

Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal-2

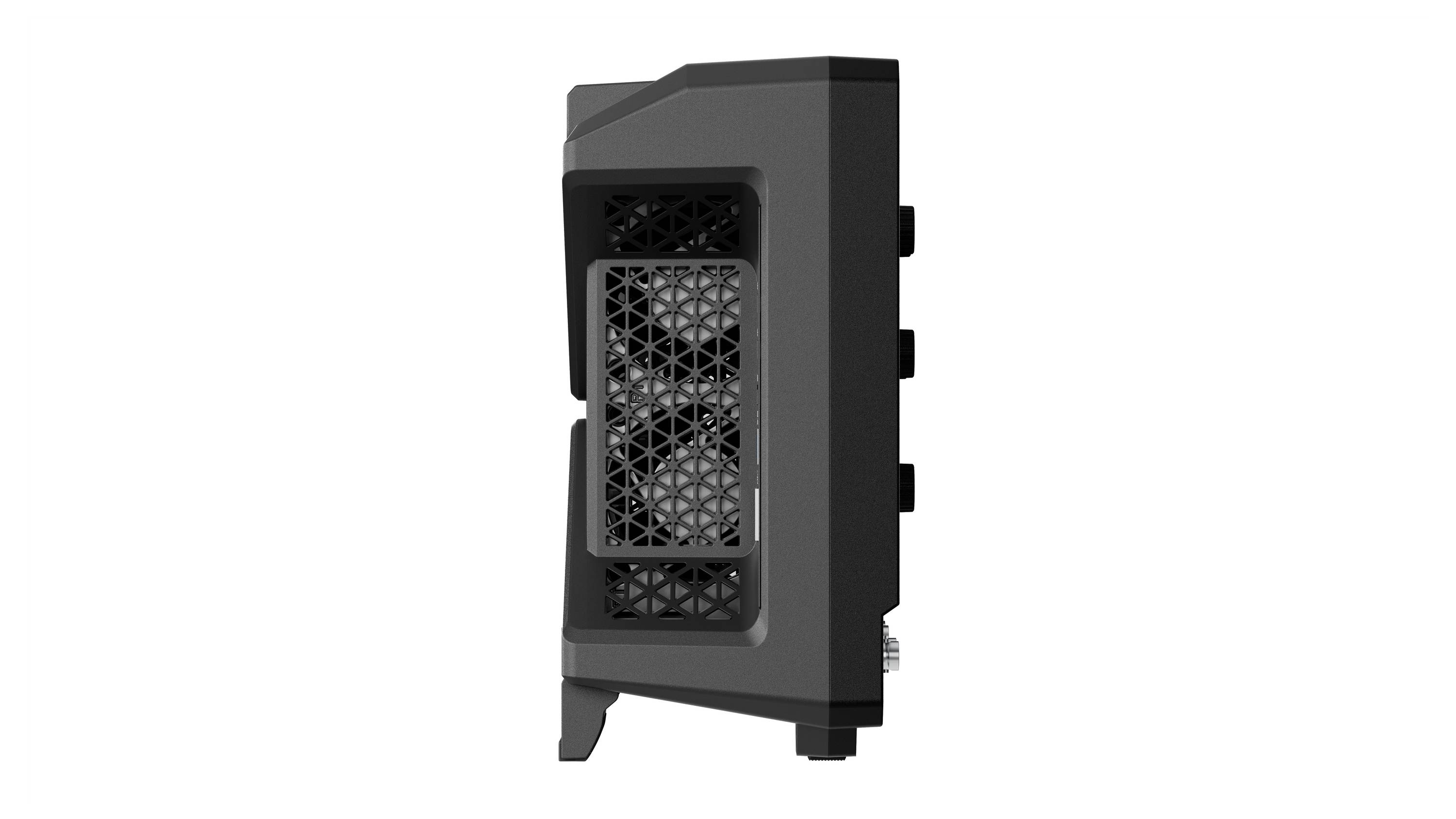

Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal-3

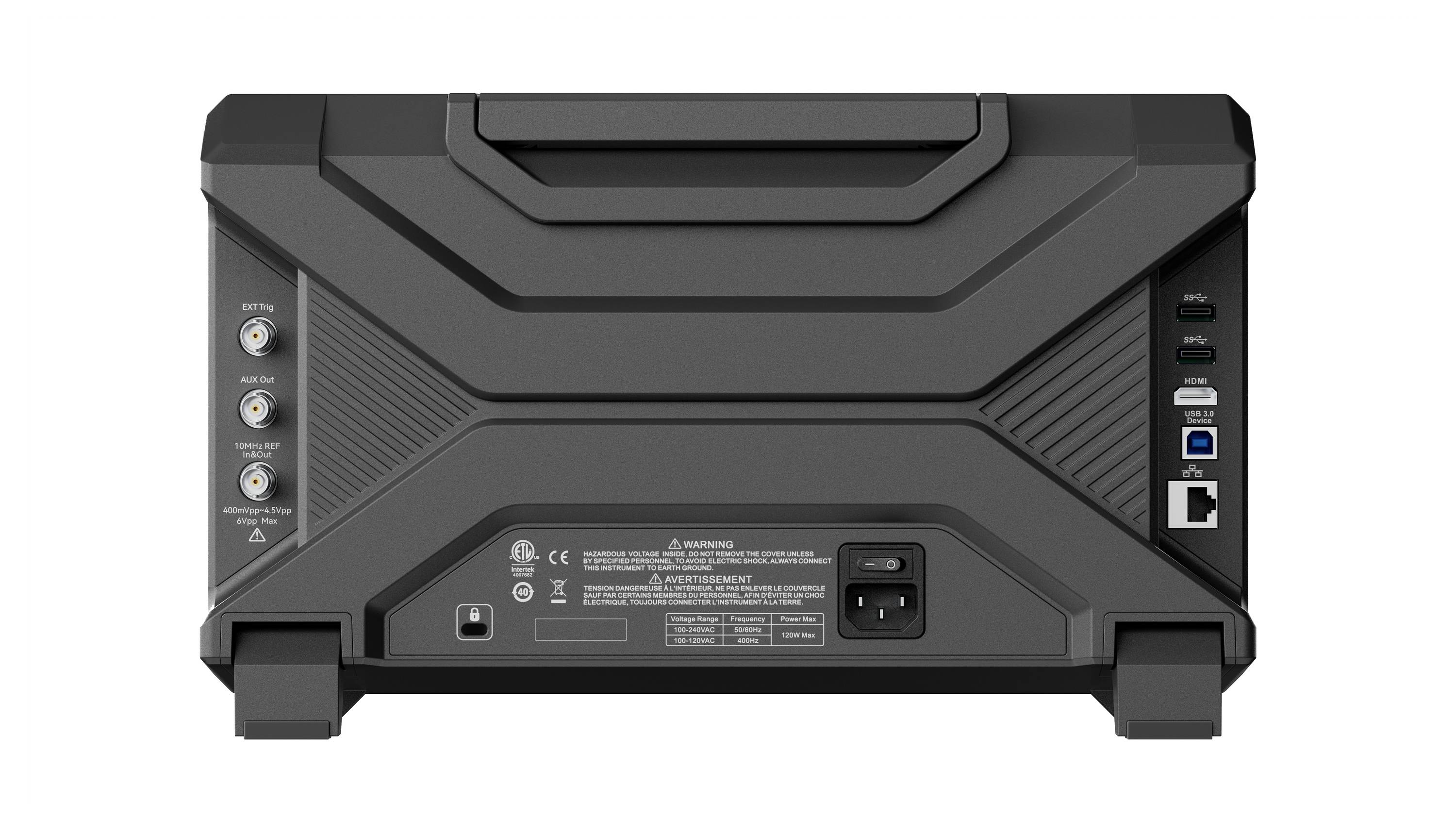

Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal-4

1/5

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (4274,59 € / Pezzo)

4274,59 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Oscilloscopio ad alta risoluzione UNI-T MSO5054HD

500 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 500 MHz

Frequenza di campionamento/canale: 5 Gsa/s

Risoluzione: 12 Bit

Dimensione monitor: 10,1 pollici

Caratteristiche: Mixed-Signal (MSO)
Analizzatore di spettro

Base temporale: da 500 ps/div a 1 k/div

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Categoria di misura: CAT I

Deflessione verticale: Da 500 μV/div a 10 V/div (1 MΩ)
Da 500 μV/div a 1 V/div (50 Ω)

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: DC, AC, GND

Tensione d'ingresso: 400 V

Tensione di alimentazione: 100 - 240 V/AC

Dim.: (L x L x A) 106 x 361 x 209 mm

Peso: 3.97 kg

Ingressi digitali max.: 16

Display: 1280x800 Pixel

Servizio di calibrazione: Autocalibrazione interna (auto-calibrazione)

Larghezza: 361 mm

Altezza: 209 mm

Lunghezza: 106 mm

Interfacce: Host USB
Dispositivo USB
LAN
HDMI

Profondità di memoria/canale: 500 Mpts

Tipo: MSO5054HD

Documenti & Download

Scheda tecnica

Scheda tecnica 3757371 Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3757371 Uni-T MSO5054HD Oscilloscopio digitale, Oscilloscopio analogico 500 MHz 5 Gsa/s 500 Mpts 12 Bit Mixed-Signal (MSO), Anal

Descrizione

MSO5054HD è una potente serie di oscilloscopi ad alta risoluzione con larghezza di banda di 500 MHz, velocità di campionamento di 5 GSA/s, 4 canali analogici e 16 canali digitali e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia UltraPhosphorus 3.0 raggiunge una velocità di rilevamento forma d'onda fino a 1.500.000 wfms/s con 256 livelli di grigio. Offre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter, oltre a numerose funzioni avanzate di trigger e analisi come analisi dello spettro, analisi delle prestazioni, istogramma, registrazione delle forme d'onda, ERES, test della maschera accelerato tramite hardware, ricerca e navigazione, attivazione e decodifica del bus di serie. Il grande touchscreen capacitivo da 10,1 pollici con controllo multi-gesti in combinazione con pratici tasti di selezione rapida consente un utilizzo particolarmente intuitivo e un'esperienza utente ottimizzata.

Testo tradotto automaticamente

Versione

Alta risoluzione a 6 bit: Combina ADC a 12 bit con ERES a 4 bit per un'efficace risoluzione a 16 bit, riduce il rumore e fornisce dettagli precisi del segnale.
Ultra Phosphorus 3.0: Consente la rappresentazione delle forme d'onda in tempo reale e una migliore visualizzazione del segnale.
Funzionalità 9 in 1: Combina oscilloscopio digitale, analizzatore logico, generatore di forme d'onda arbitrarie, analizzatore di spettro, analizzatore di protocollo, voltmetro digitale, frequenzimetro, analizzatore grafico di Bode e analizzatore di potenza in un unico dispositivo.
Analisi del timing del bus: Supporta l'analisi del timing per i protocolli I²C, SPI e CAN.
56 funzioni di misurazione automatiche: Con istogramma e grafici di trend per un'analisi del segnale rapida e chiara.
Registrazione delle forme d'onda basata su hardware: Registrazione e riproduzione in tempo reale con un massimo di 400.000 fotogrammi.
FFT avanzato: Fino a 4 Mpts per un'analisi dettagliata nell'intervallo di frequenza.
Visualizzazione a più finestre: Rappresentazione simultanea di forma d'onda, FFT e analisi del protocollo su un'unica schermata.
Trigger di zona: Rileva in modo mirato le anomalie del segnale e isola le aree di segnale rilevanti.
Touch screen da 10,1": Touchscreen capacitivo HD con risoluzione di 1280 × 800 per un funzionamento intuitivo.
Supporto SCPI: Ideal per il controllo remoto e flussi di prova automatizzati.
Server web integrato: Consente il monitoraggio e il controllo remoto tramite PC o dispositivo mobile.

Contenuto della fornitura

MSO5054HD x 1
Cavo di alimentazione x 1
Cavo USB3.0 x 1
Sonde passive (500 MHz) x4
Cavo passante BNC-BNC × 1
Cavo con morsetti a coccodrillo BNC (rosso e nero) × 2

Note

Altri modelli

- MSO5104HD: Larghezza di banda 1 GHz, 4 canali analogici, 16 canali digitali, velocità di campionamento 5 GSA/s, capacità di memoria 500 Mpts, velocità di acquisizione della forma d'onda 800.000 wfms/s (modalità sequenza: fino a 1.500.000 wfms/s)

- MSO5034HD: Larghezza di banda 350 MHz, 4 canali analogici, 16 canali digitali, frequenza di campionamento 5 GSA/s, capacità di memoria 500 Mpts, velocità di acquisizione della forma d'onda 800.000 wfms/s (modalità sequenza: fino a 1.500.000 wfms/s)

Opzioni software

-MSO5000HD-BND: Tutte le opzioni di attivazione e decodifica per bus seriali (tra cui EMBD, AUTO, audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL e Timing).

AUTO MSO5000HD: Opzione di attivazione e decodifica bus seriale per uso automobilistico (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).

-MSO5000HD-AWG: Generatore di forme d'onda arbitrarie a 2 canali da 50 MHz (incluso BODE).

-MSO5000HD-CANFD: Opzione di attivazione e analisi bus serie automotive (CAN-FD).

-MSO5000HD-Flex: Opzione di attivazione e analisi del bus di serie per uso automobilistico (FlexRay).

-MSO5000HD-SENT: Opzione di attivazione e analisi bus serie automotive (SENT).

-MSO5000HD-CANXL: Opzione di attivazione e analisi bus serie automotive (CAN-XL).

-MSO5000HD-I3C: Opzione di attivazione/decodifica integrata (I3C).

-MSO5000HD-1WIRE: Opzione trigger e analisi bus serie automotive (1-WIRE).

-MSO5000HD-MANCH: Opzione di attivazione e analisi del bus seriale (Manchester).

AUDIO MSO5000HD: Opzione di attivazione e analisi del bus seriale audio (I2S, LJ, RJ, TDM).

-MSO5000HD-MIL1553: Opzione di attivazione e analisi del bus seriale aerospaziale (MIL-STD-1553).

-MSO5000HD-ARINC429: Opzione di attivazione e analisi del bus seriale aerospaziale (ARINC429).

-MSO5000HD-PWR: Opzione di analisi Power.

-MSO5000HD TIMING: Analisi del tempo (inclusi I²C, SPI, I²S e CAN).

HDMI® è un marchio registrato di HDMI Licensing L.L.L.C.
