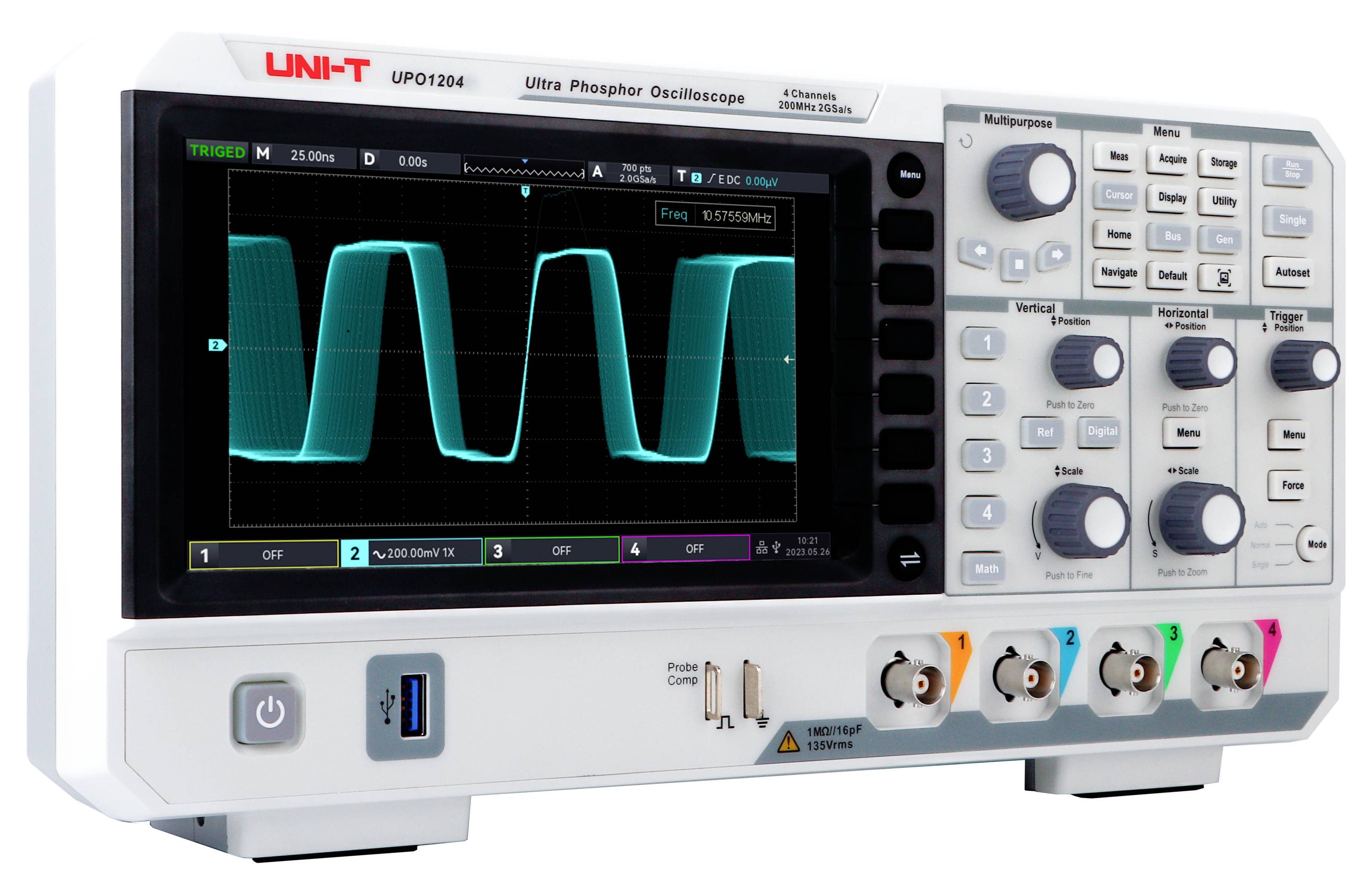

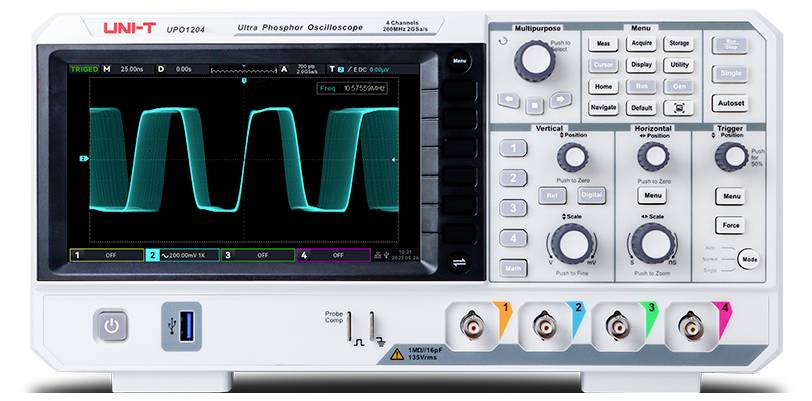

Uni-T UPO1204 Oscilloscopio digitale 200 MHz 2 Gsa/s 56 Mpts 8 Bit 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (586,07 € / Pezzo)
586,07 €
IVA escl.
Spedizione gratuita
Solo 10 Pezzo(i) disponibili
Highlights & Dettagli
Oscilloscopio digitale ai fosfori UNI-T UPO1204
- 200 MHz
- Numero max. Ingressi analogici 4
Dati tecnici
- Tecnologia Ultra Phosphorus 2.0, modalità Fast Acquire (fino a 500.000 wfm/s)
- Registrazione del segnale hardware in tempo reale (fino a 120.000 frame)
- Voltmetro digitale a 4 bit integrato (DVM)
- Contatore di frequenza hardware a 7 cifre
- Decodifica bus in serie (RS232/UART, I²C, SPI)
- 1 Mpts funzione FFT avanzata
- Server web integrato e supporto SCPI
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
200 MHz
- Frequenza di campionamento/canale
2 Gsa/s
- Display
178 mm
- Risoluzione
8 Bit
- Dimensione monitor
7 pollici
- Base temporale
da 1 ns/div a 1000 s/div
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Categoria di misura
CAT I
CAT II 300 V
- Deflessione verticale
Da 500 µV/div a 20 V/div
- Impedenza di ingresso
1 MΩ
- Accoppiamento di ingresso
DC, AC, GND
- Tensione d'ingresso
400 V/AC
- Tensione di alimentazione
100 - 240 V/AC
- Dim.
(L x L x A) 107 x 306 x 170 mm
- Peso
2.5 kg
- Ingressi digitali max.
0
- Display
800 x 480 Pixel
- Servizio di calibrazione
Certificato di conformità (certificate of Conformance) incluso nella fornitura
- Larghezza
306 mm
- Altezza
170 mm
- Lunghezza
107 mm

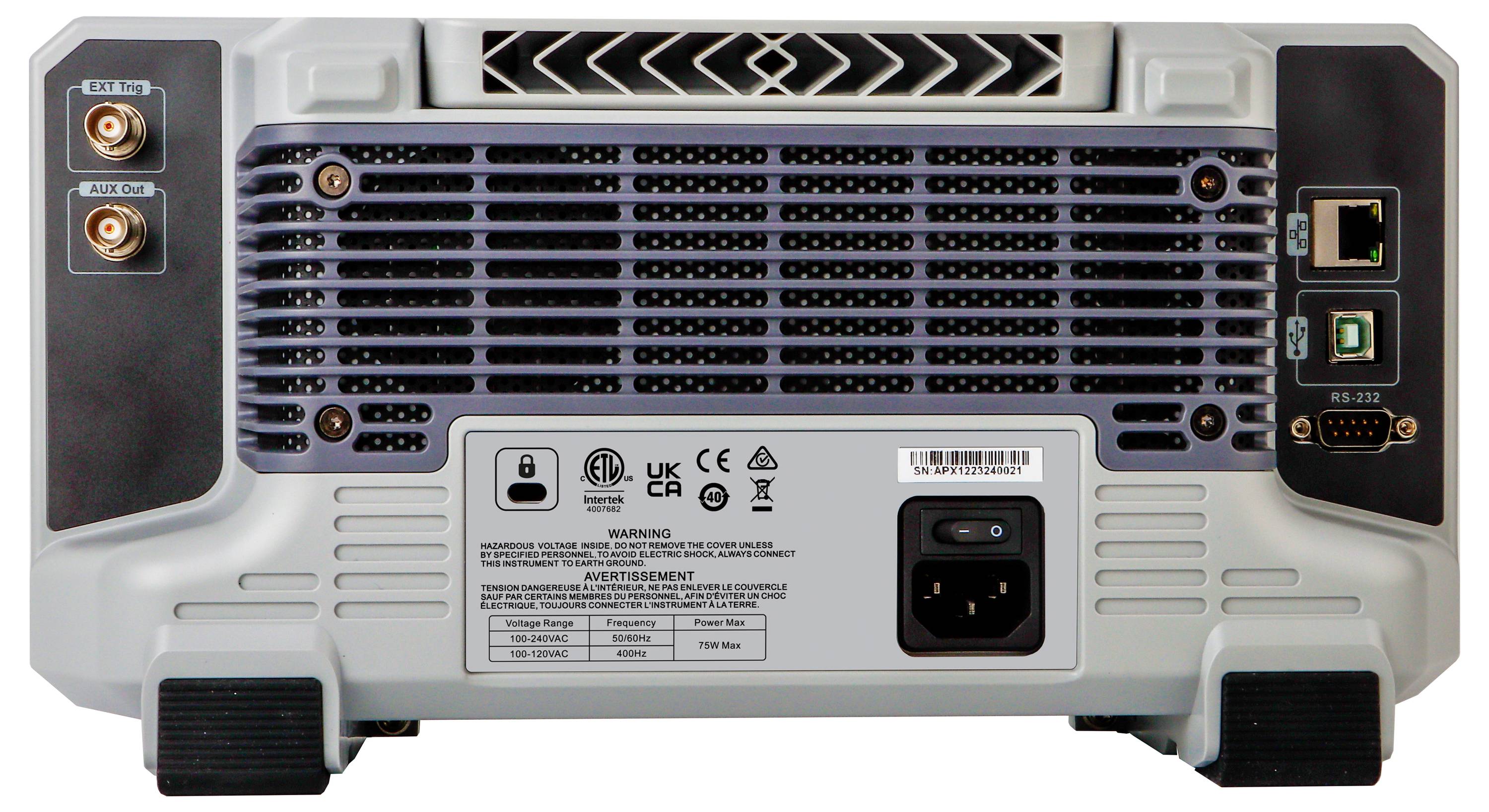

- Interfacce
Host USB
Dispositivo USB
LAN
- Profondità di memoria/canale
56 Mpts
- Tipo
UPO1204
Documenti & Download
Scheda tecnica
Scheda tecnica 3812387 Uni-T UPO1204 Oscilloscopio digitale 200 MHz 2 Gsa/s 56 Mpts 8 Bit 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3812387 Uni-T UPO1204 Oscilloscopio digitale 200 MHz 2 Gsa/s 56 Mpts 8 Bit 1 pz.
Descrizione
L'oscilloscopio digitale UPO1204 utilizza la tecnologia Ultra Phosphorus 2.0. Offre una larghezza di banda di 200 MHz, una velocità di campionamento in tempo reale fino a 2 GSA/s ed è dotato di 4 canali. Inoltre supporta un modulo DVM indipendente, dispone di numerose funzioni di decodifica trigger e bus e di una decodifica hardware in tempo reale completa basata sulla memoria. L'oscilloscopio è adatto per la progettazione di sistemi integrati, la tecnica di misurazione, l'elettronica di consumo, l'elettronica automobilistica, la manutenzione sul campo e la formazione, nonché per molte altre applicazioni.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Larghezza di banda: 200 MHz
- 4 canali analogici
- Velocità di campionamento in tempo reale: 2 GSA/S.
- Tempo di salita: Inferiore a 1,8 ns
- Capacità di memoria 56 Mpts
- Velocità di rilevamento della forma d'onda: 500.000 Wfms/s.
- Impedenza di ingresso: (1 mOhm ± 2%) || (16 PF ± 2 PF)
- Display: LCD TFT da 7"
Contenuto della fornitura
- UPO1204 (200 MHz, 4 canali) x 1
- Cavo di alimentazione x 1
- 1 cavo USB
- Sonde passive UT-P05(200 MHz) x4
Note
Altri modelli
UPO1054: Larghezza di banda 50 MHz, 4 canali analogici, velocità di campionamento 2 GSA/s, capacità di memoria fino a 56 Mpts, velocità di acquisizione della forma d'onda di 500.000 wfms/s.
UPO1104: Larghezza di banda 100 MHz, 4 canali analogici, velocità di campionamento 2 GSA/s, capacità di memoria fino a 56 Mpts, velocità di acquisizione della forma d'onda di 500.000 wfms/s.
