Acquista Uni-T UT-P21 Sonda ad alta tensione 50 MHz da Conrad

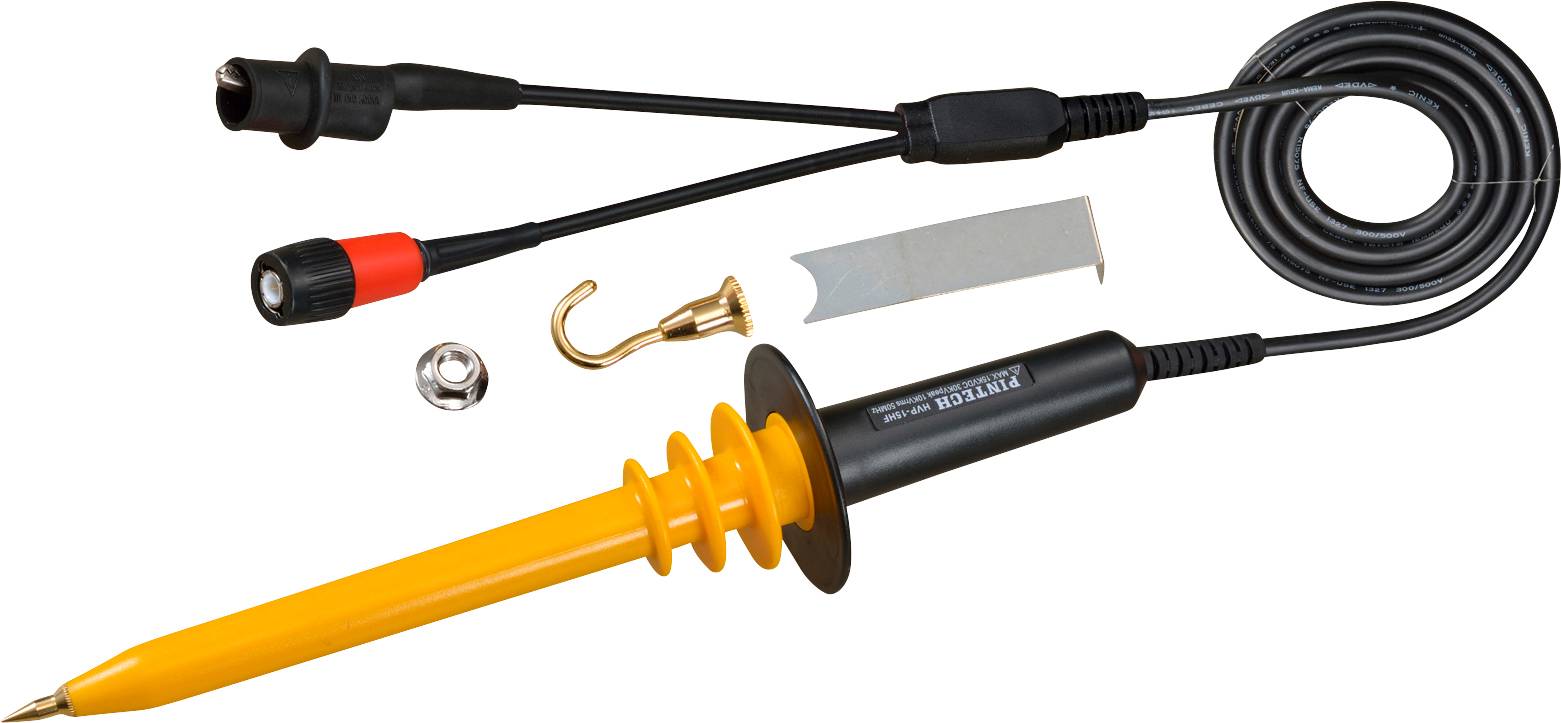

Punta di misura con cavi e accessori, adatta per prove elettriche. Include attacco a gancio e adattatore, impugnatura gialla per una presa sicura.

Consegna entro Mar. 29 Set.

20 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (384,43 € / Pezzo)

384,43 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Sonda ad alta tensione UNI-T 1000:1 40 MHz 10000 V/DC 7000 VRMS/AC

Larghezza di banda 50 MHz

Dati tecnici

Sonda passiva ad alta tensione: (1000:1)
Tensione: CC 15 kV/CA 10 kV (onda sinusoidale)

Tipo prodotto: Sonda ad alta tensione

Ampiezza di banda: 50 MHz

: di fabbrica senza certificato

UKCA: Non rilevante

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3415528 Uni-T UT-P21 Sonda ad alta tensione 50 MHz

Descrizione

UT-P21 è una sonda passiva ad alta tensione ad alta precisione, Ideal, per misurazioni sicure e affidabili in applicazioni ad alta tensione. Con una tensione di esercizio massima di 10 kV / AC 7 kV RMS e una larghezza di banda di 40 MHz, consente una precisa acquisizione del segnale con distorsione minima. Grazie al rapporto di attenuazione 1:1000, all'impedenza di ingresso di 100 MΩ e alla bassa capacità di ingresso (3,0 PF), è perfetto per l'elettronica di potenza, i test di alta tensione e l'analisi del sistema.

UT-P21 è conforme agli standard di sicurezza IEC-61010 e garantisce la massima sicurezza durante le misurazioni. Il suo cavo da 2 metri garantisce una maneggevolezza flessibile, mentre il condensatore di compensazione integrato (5 PF - 50 PF) garantisce la massima precisione di misurazione. Sviluppato per i professionisti in ricerca, industria e sviluppo, UT-P21 offre una soluzione affidabile per gli ambienti di test più esigenti.

Testo tradotto automaticamente

Contenuto della fornitura

SONDA AD ALTA TENSIONE UNI-T UT-P21
– Cavo di messa a terra
– Puntale di prova
– Istruzioni per l'uso

Note

1. Non misurare fino a quando il cavo di messa a terra non è collegato correttamente.

2. In nessun caso il cavo di massa deve essere collegato a una fonte di alta tensione o la punta della sonda ad alta tensione deve essere messa a terra.

3. Prima di attivare l'alimentazione ad alta tensione, assicurarsi che nessuna parte della carrozzeria tocchi la parte ad alta tensione.

4. Per le misurazioni effettuate tramite DC10KV o AC7KV, non continuare la misurazione per più di 1 minuto per evitare il surriscaldamento che potrebbe compromettere la precisione della misurazione. Nel frattempo, attendere circa 5 minuti prima di ripetere la misurazione.

5. Prima di rimuovere la messa a terra, assicurarsi che la punta della sonda ad alta tensione non sia vicina all'alimentazione ad alta tensione.
