Acquista Uni-T UTG2062X Generatore di funzioni 60 MHz (max) 2 canali da Conrad

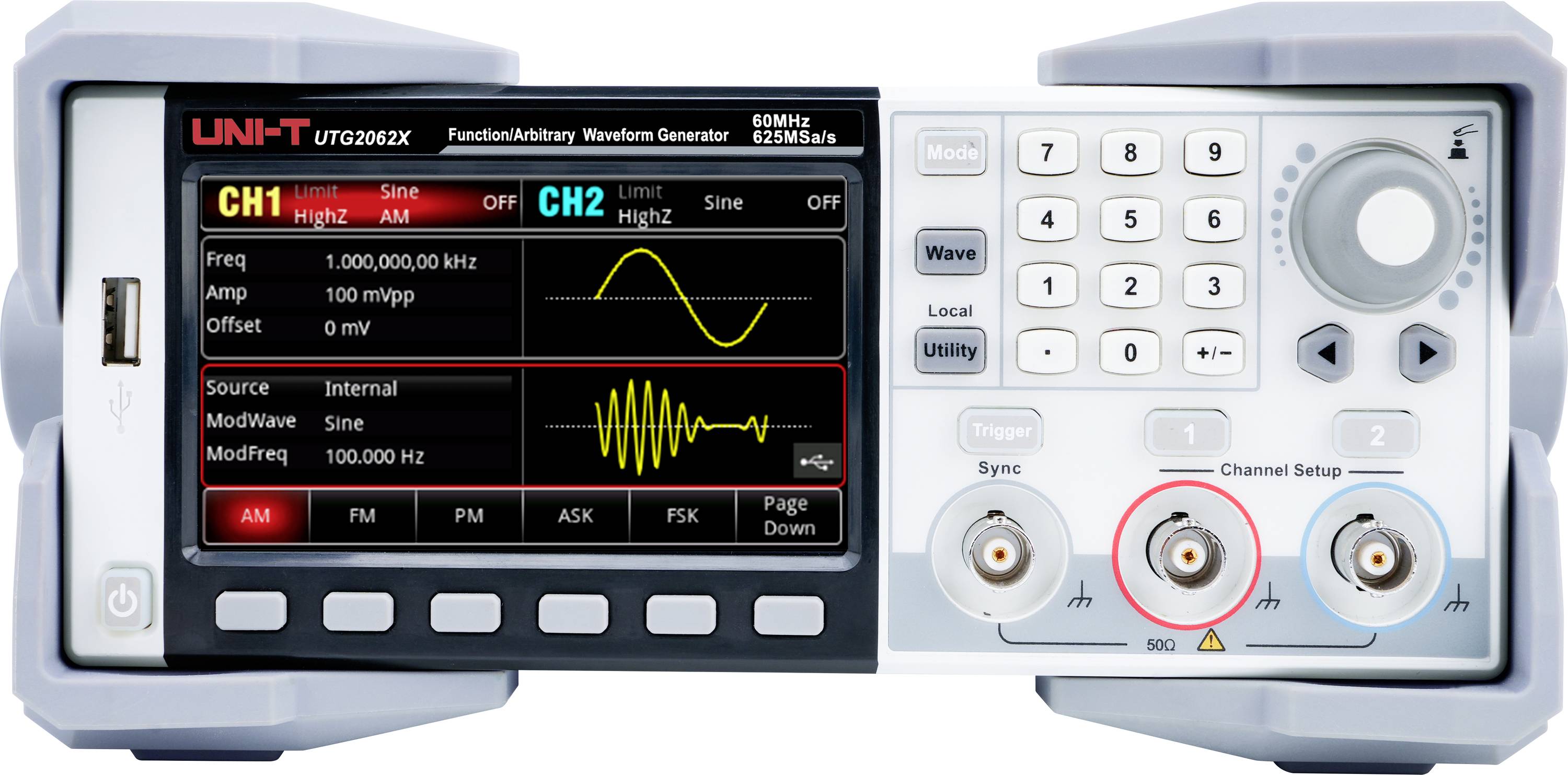

Generatore di funzioni a due canali con display che mostra curve sinusoidali. Tasti e pulsanti del dispositivo visibili per il controllo.

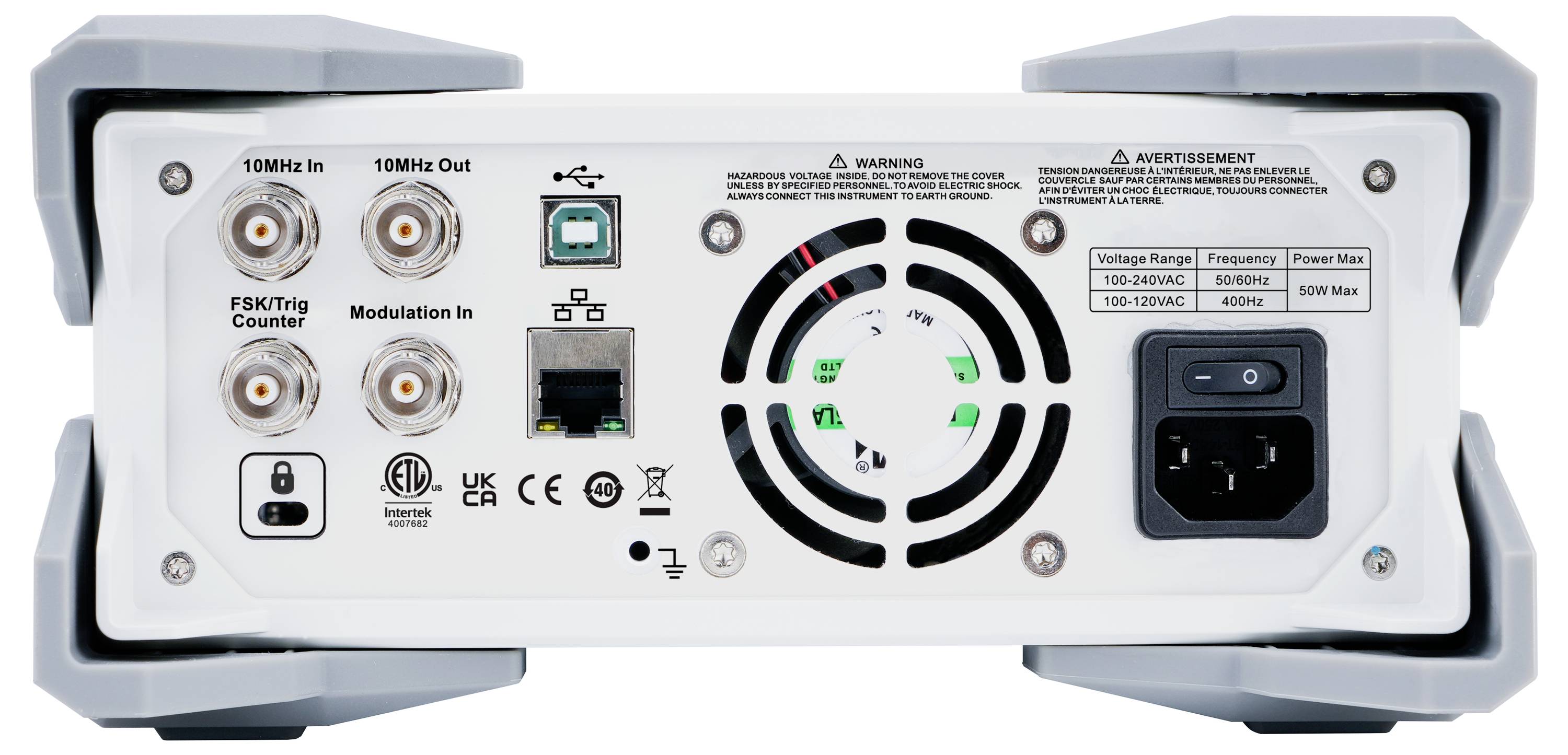

Retro di un dispositivo elettronico con porte di connessione, porta USB, ventola, ingresso di alimentazione e specifiche di tensione.

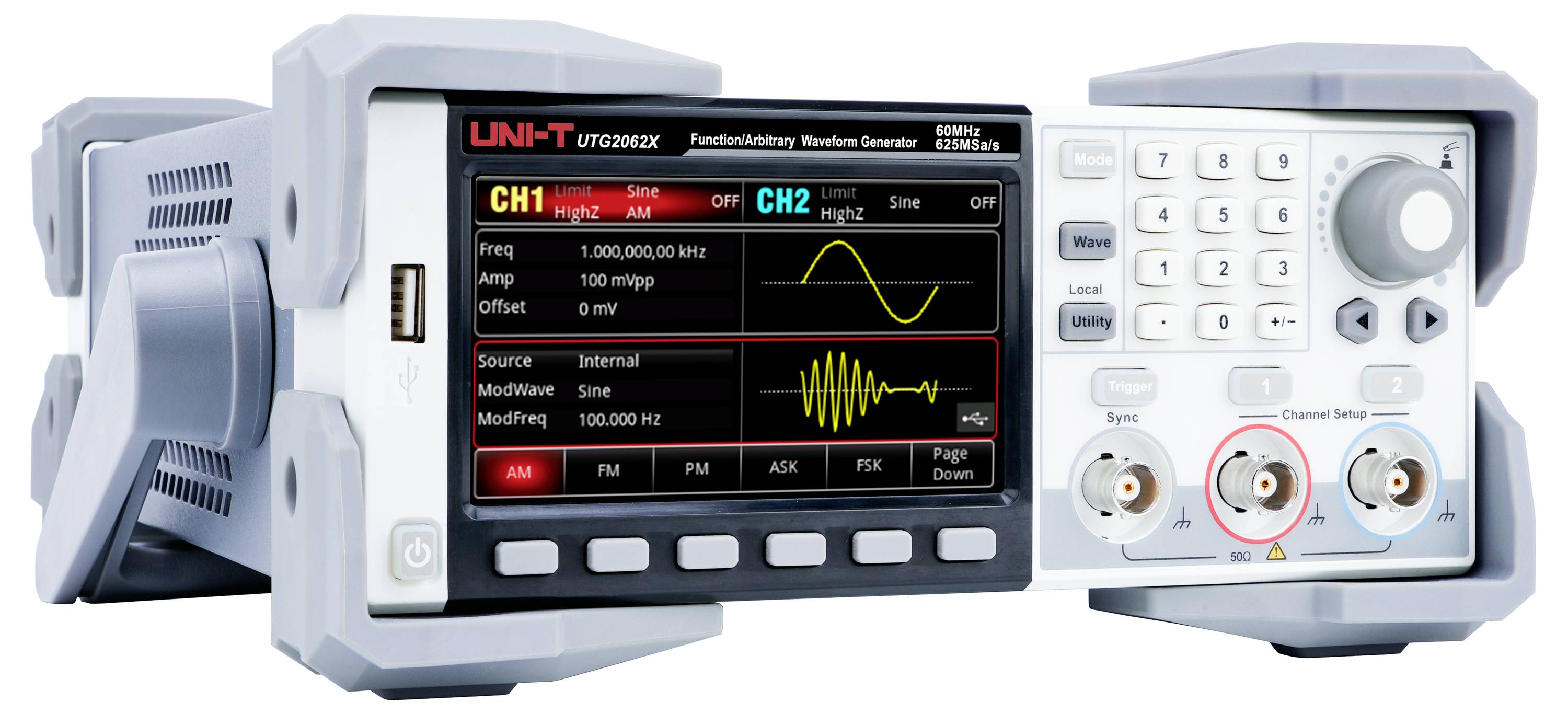

Generatore di funzioni con display digitale. Mostra due canali con forme d'onda, impostazioni di frequenza e di ampiezza.

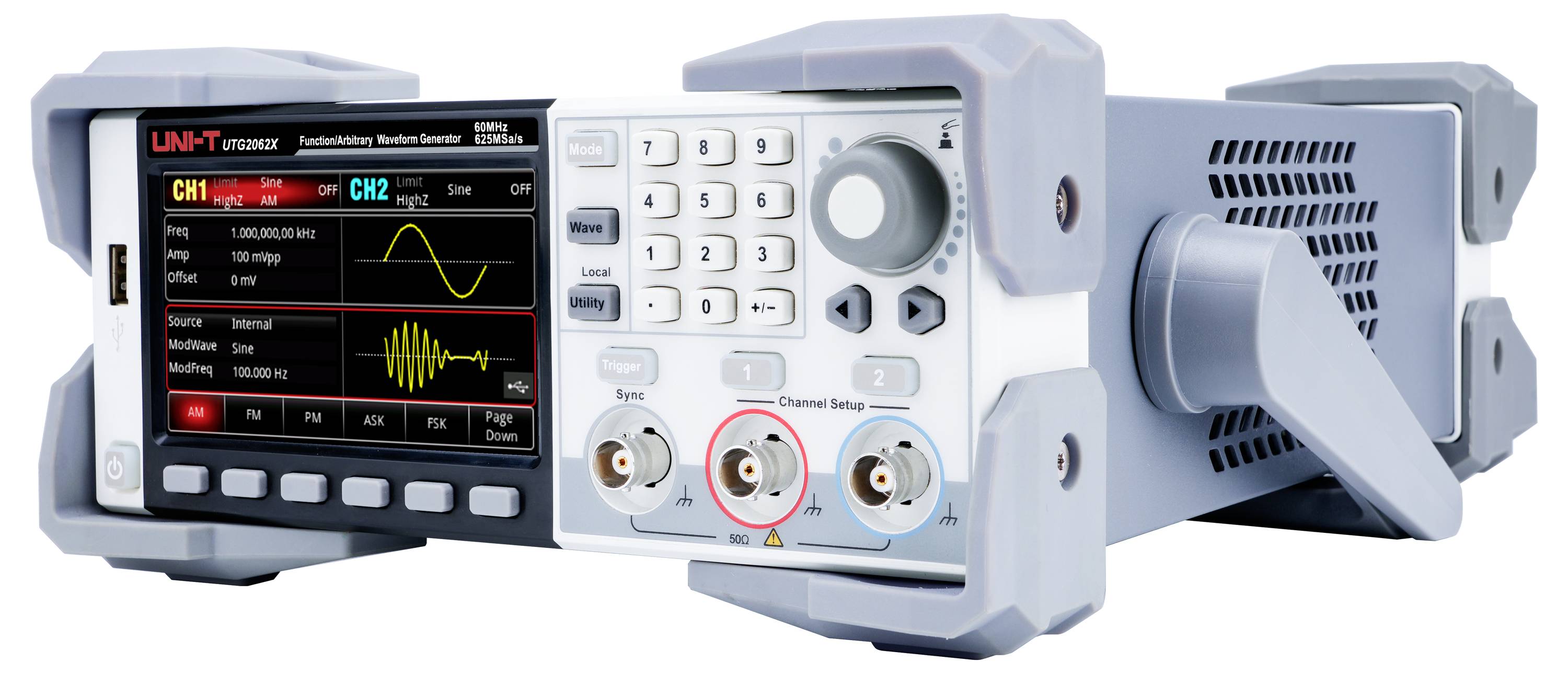

Un generatore di funzioni con un display a colori mostra grafici di forme d'onda per due canali. Comandi e connettori sono visibili.

1/4

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

15 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (490,98 € / Pezzo)

490,98 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

UNI-T UTG2062X generatore di funzioni arbitrarie 60MHz a 2 canali 625MS/s 64Mpts 4,3″ TFT-LCD

Max. frequenza di uscita: 60 MHz
- Velocità di campionamento 625 MSA/s.
– Risoluzione verticale: 16 bit
- Canali: 2
– Lunghezza d'onda arbitraria: 64 Mpts
Display: LCD TFT da 4,3″

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 60 MHz (max)

Display: LCD

: di fabbrica senza certificato

Dim.: (L x A) 190 mm x 330 mm

Peso: 3 kg

Numero canali: 2 canali

Frequenza (Max.): 60 MHz

Larghezza: 190 mm

Altezza: 330 mm

Tipo: UTG2062X

Documenti & Download

Scheda tecnica

Scheda tecnica 3400015 Uni-T UTG2062X Generatore di funzioni 60 MHz (max) 2 canali

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3400015 Uni-T UTG2062X Generatore di funzioni 60 MHz (max) 2 canali

Descrizione

Il modello UTG2062X è un generatore di forme d'onda arbitrarie/funzioni a costi contenuti che utilizza la tecnologia DDS per generare segnali precisi e con distorsioni ridotte. Offre una frequenza di uscita massima di 60 MHz, una velocità di campionamento di 625 MSA/s e una risoluzione a 16 bit per garantire un'uscita del segnale stabile e ad alta precisione. Con 2 canali, una lunghezza d'onda di 64 Mpts e un touchscreen LCD TFT da 4,3″, il modello UTG2062X è facile da usare e offre una soluzione efficiente per l'analisi di forme d'onda, test e apprendimento.

Testo tradotto automaticamente

Versione

Display touch a 4,3″: Display touch da 4,3" ad alta risoluzione per un controllo più rapido e comodo del dispositivo.
Prestazioni equivalenti su entrambi i canali: Uscita elevata con ampia ampiezza - entrambi i canali offrono un'ampiezza completa di 20 VPP a frequenze fino a 20 MHz.
- Bassa distorsione: Eccellente distorsione armonica con una gamma dinamica priva di interferenze di -80 dBc.
– Basso jitter: La tecnologia di scansione digitale avanzata garantisce un'uscita del segnale stabile e precisa.
– Controllo rapido dei bordi: La nuova generazione di forme d'onda a impulsi dinamiche ad alta precisione e ad ampia ampiezza di impulso offre un'ampiezza di impulso minima di 8 ns. L'ampiezza dell'impulso è regolabile con un incremento minimo di 100 hp e consente la generazione di armoniche più elevate.
– Elevata distanza segnale/rumore (SNR): Una piccola sovrapposizione del segnale con un'ampia componente CC riduce il rumore di uscita e aumenta la distanza segnale/rumore (SNR). (Il segnale CH1 nella figura è generato dalla serie UTG2000X).
– Molteplici modalità di modulazione: Supporto per 15 tipi di modulazione, tra cui AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM E PWM.
– Unione dei canali: I segnali possono essere combinati con la funzione SUM o la sovrapposizione dei canali per generare segnali SNR regolabili e segnali multifrequenza Dual-Tone.
– Editor di forme d'onda arbitrarie: L'editor di forme d'onda arbitrarie consente di creare forme d'onda individuali inserendo forme d'onda standard o disegnando liberamente.

Contenuto della fornitura

– UTG2062X (2CH, 60MHz)
– Cavo di alimentazione × 1
- Cavo USB × 1
- Cavo BNC-BNC × 1
Cavo BNC con morsetti a coccodrillo rossi e neri × 1
– Istruzioni di sicurezza multilingue
• Guida rapida
– Certificato di calibrazione

Note

Altri modelli

- UTG2122X: Frequenza di uscita 120 MHz, velocità di campionamento 625 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.

UTG2082X: Frequenza di uscita 80 MHz, velocità di campionamento 625 MSA/s, risoluzione a 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.
