Acquista Uni-T UTG2122X Generatore di funzioni 120 Hz (max) 2 canali Arbitrario, Quadra, Puls, Rampa, Rumore da Conrad

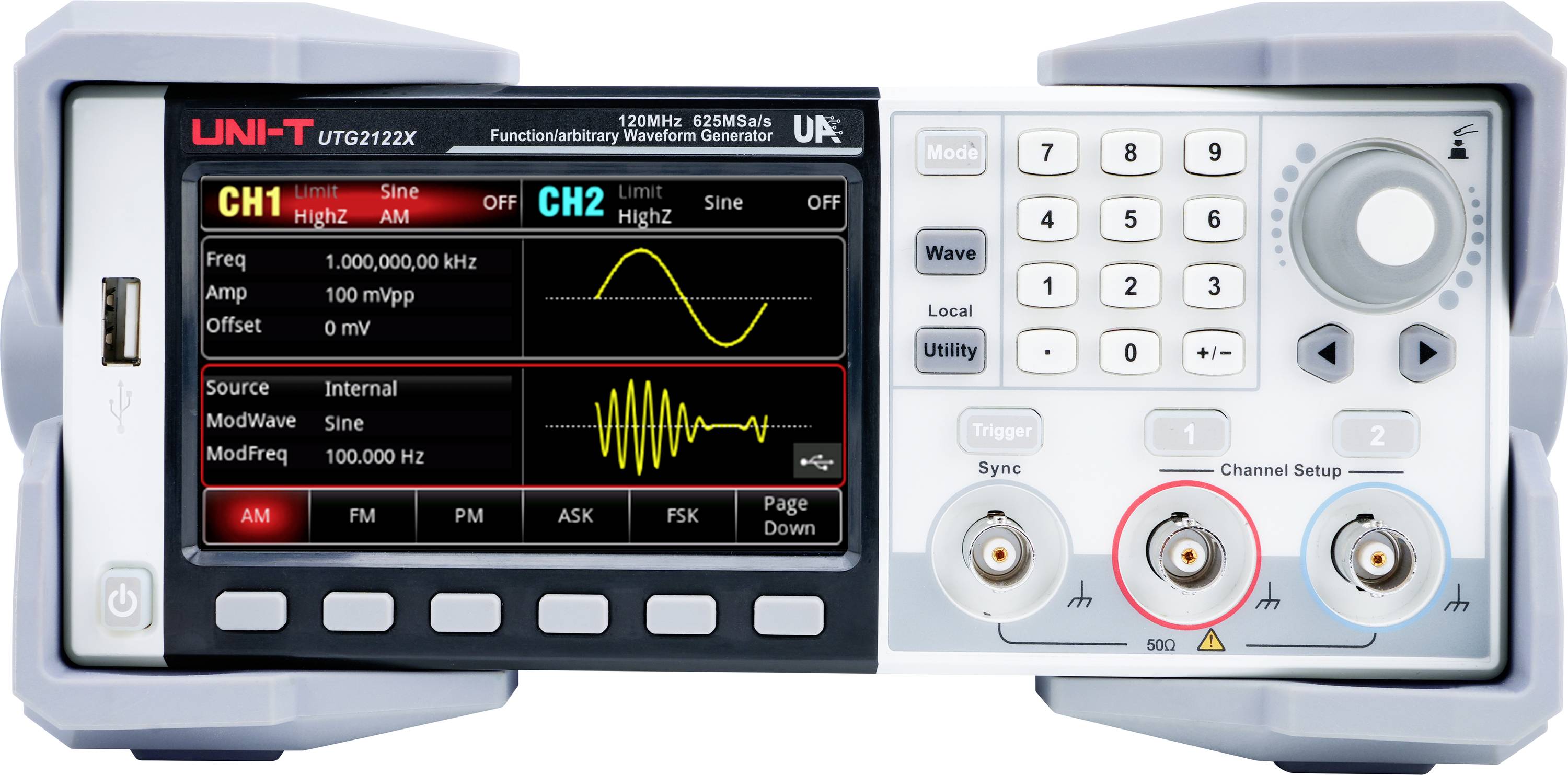

Strumento di misurazione a due canali che visualizza curve sinusoidali. In alto a sinistra 'UNI-T UTG2122X'. Sono visibili i pulsanti di controllo e i display.

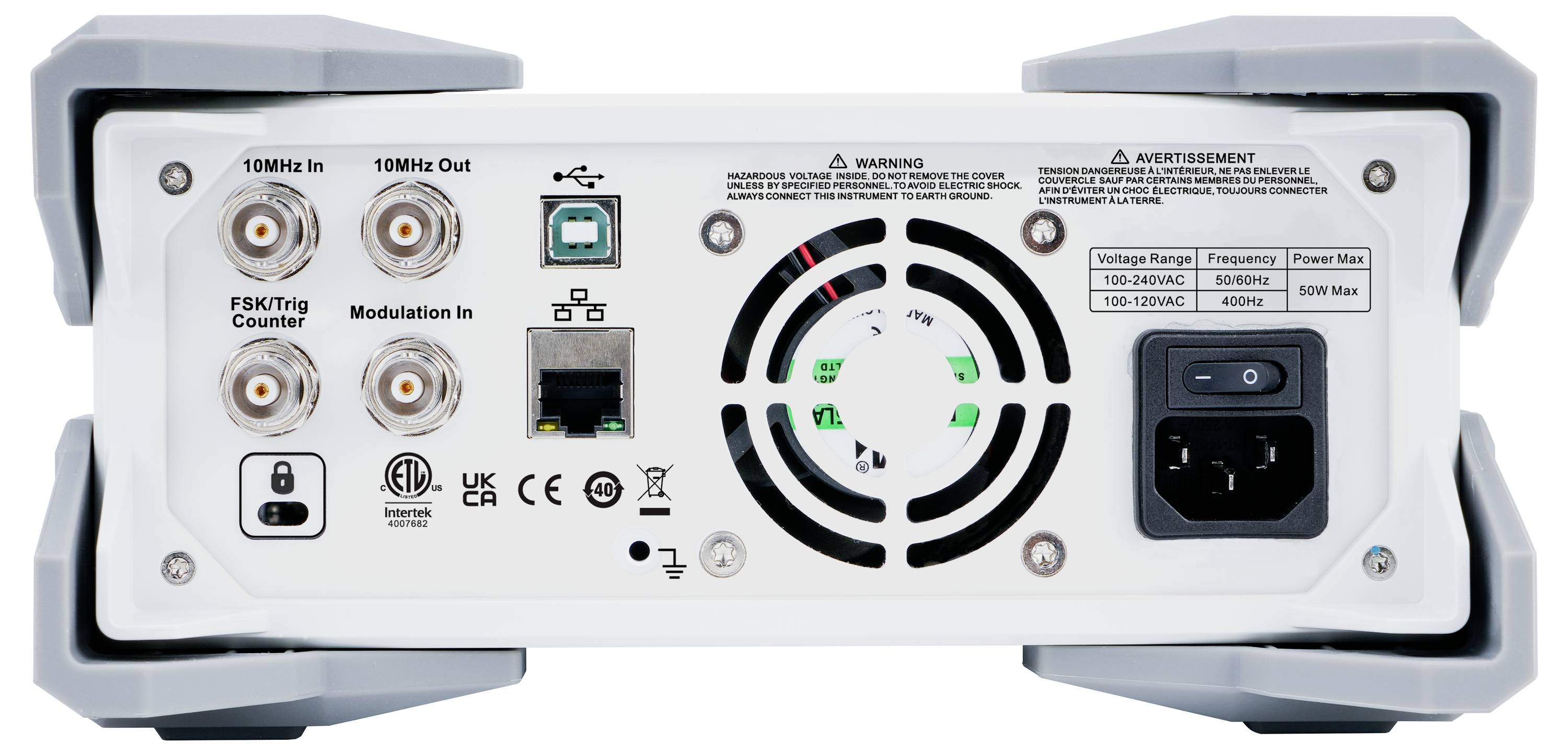

Retro di un dispositivo elettronico con connessioni e ventola; mostra gli slot per ingressi e uscite da 10 MHz, connessione di rete ed Ethernet.

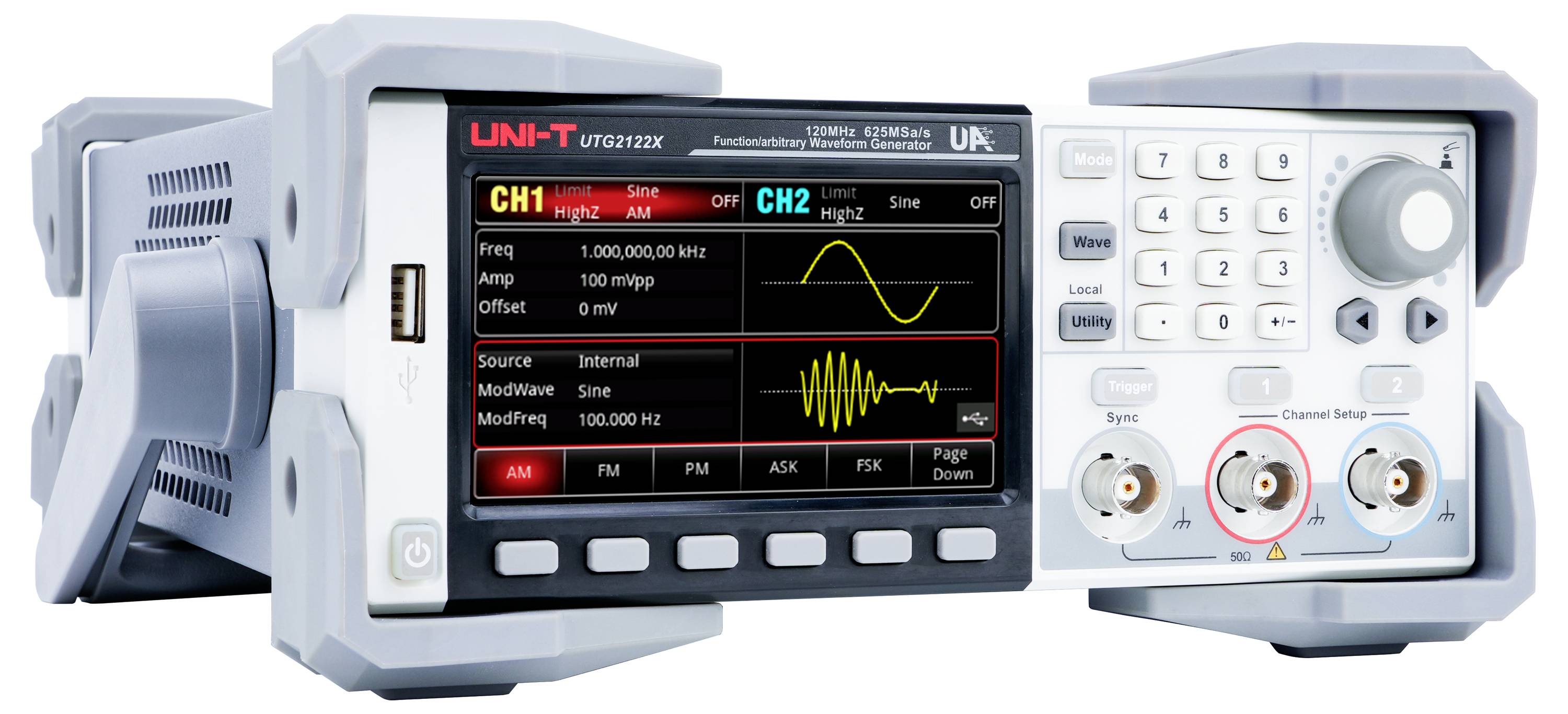

Un oscilloscopio digitale con display a colori mostra due forme d'onda in diversi canali. I comandi e i connettori sono visibili.

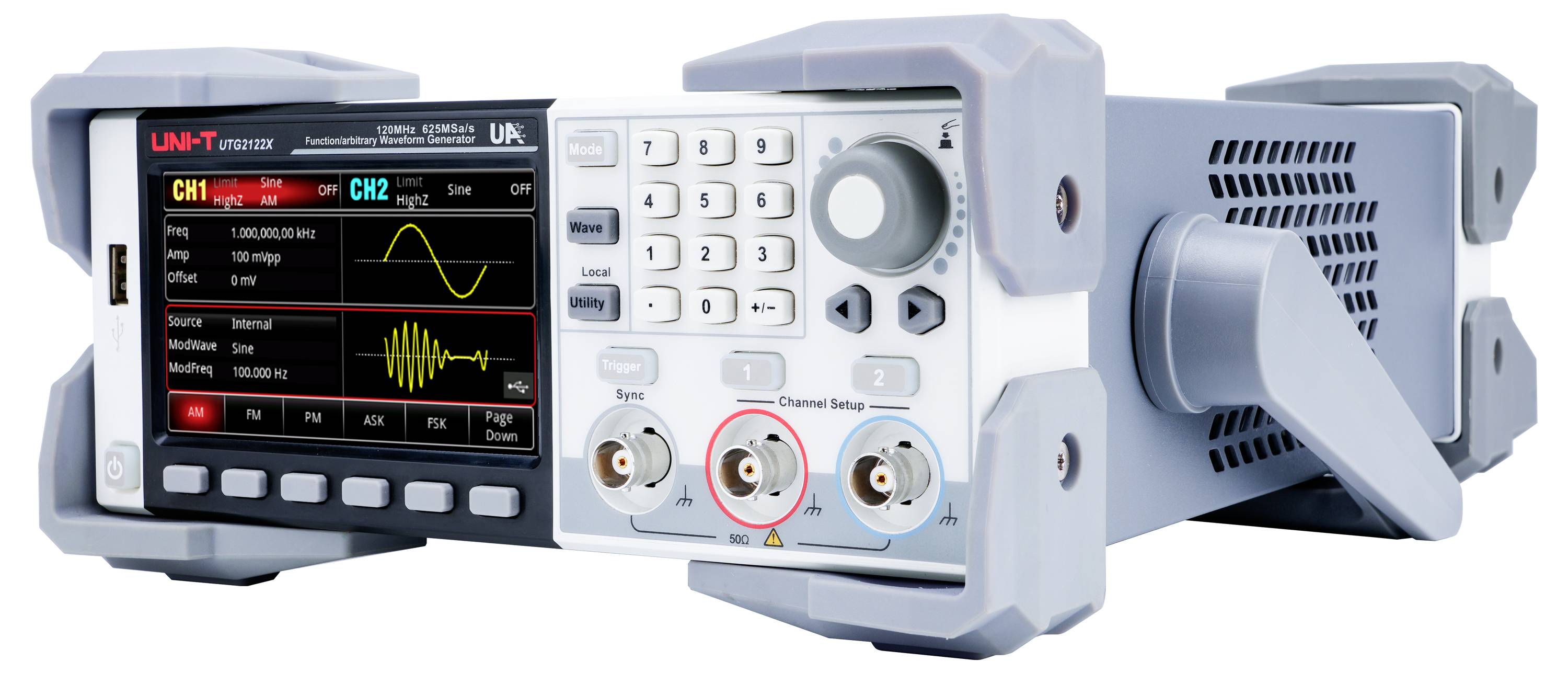

Un oscilloscopio digitale mostra due curve su un display a colori. Comandi e connettori sono visibili a destra.

'Screenshot di un analizzatore di spettro, mostra un segnale a 60 MHz con -80 dB. Impostazioni e opzioni del marker sul lato destro.'

Il display dell'oscilloscopio mostra un segnale con basso jitter durante la rampa in passi di 5,00 µs. Segnale rettangolare con bassa distorsione.

Immagine di oscilloscopio con segnale rettangolare. Tensione verticale, tempo orizzontale. Il segnale sale rapidamente, raggiunge un plateau, poi scende.

1/7

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

9 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (831,97 € / Pezzo)

831,97 €

IVA escl.

Spedizione gratuita

Solo 9 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

UNI-T UTG2122X generatore di funzioni arbitrarie 120MHz a 2 canali 625MS/s 64Mpts 4,3″ TFT-LCD

Max. frequenza di uscita: 120 MHz
- Velocità di campionamento 625 MSA/s.
– Risoluzione verticale: 16 bit
- Canali: 2
– Lunghezza d'onda arbitraria: 64 Mpts
Display: LCD TFT da 4,3″

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 120 Hz (max)

Segnale in uscita: Arbitrario
Quadra
Puls
Rampa
Rumore

Intervallo di frequenza sinusoidale: 1 μHz bis 120 MHz

Intervallo di frequenza dell'onda quadra: 1 μHz bis 50 MHz

: di fabbrica senza certificato

Modulazione interna: da 2 mHz a 1 MHz

Dim.: (L x A) 215 mm x 103 mm

Peso: 2.5 kg

Numero canali: 2 canali

Frequenza (Max.): 120 Hz

Larghezza: 215 mm

Altezza: 103 mm

Alimentatori VDE: Alimentazione a rete

Tipo: UTG2122X

Documenti & Download

Scheda tecnica

Scheda tecnica 3400013 Uni-T UTG2122X Generatore di funzioni 120 Hz (max) 2 canali Arbitrario, Quadra, Puls, Rampa, Rumore

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3400013 Uni-T UTG2122X Generatore di funzioni 120 Hz (max) 2 canali Arbitrario, Quadra, Puls, Rampa, Rumore

Descrizione

Il modello UTG2122X è un generatore di forme d'onda arbitrarie/funzioni basato sulla tecnologia DDS (Direct Digital Synthesis) che garantisce un'uscita delle forme d'onda precisa e stabile con una risoluzione fino a 1 μHz. Offre una frequenza di uscita massima di 120 MHz, una velocità di campionamento di 625 MSA/s e una risoluzione a 16 bit per la generazione esatta del segnale. Con 2 canali, una lunghezza d'onda arbitraria 64 Mpts e un touchscreen LCD TFT da 4,3″, UTG2122X offre un'interfaccia utente intuitiva e un'eccellente qualità del segnale, Ideal per test e applicazioni di apprendimento.

Testo tradotto automaticamente

Versione

Display touch a 4,3″: Display touch da 4,3" ad alta risoluzione per un controllo più rapido e comodo del dispositivo.
Prestazioni equivalenti su entrambi i canali: Uscita elevata con ampia ampiezza - entrambi i canali offrono un'ampiezza completa di 20 VPP a frequenze fino a 20 MHz.

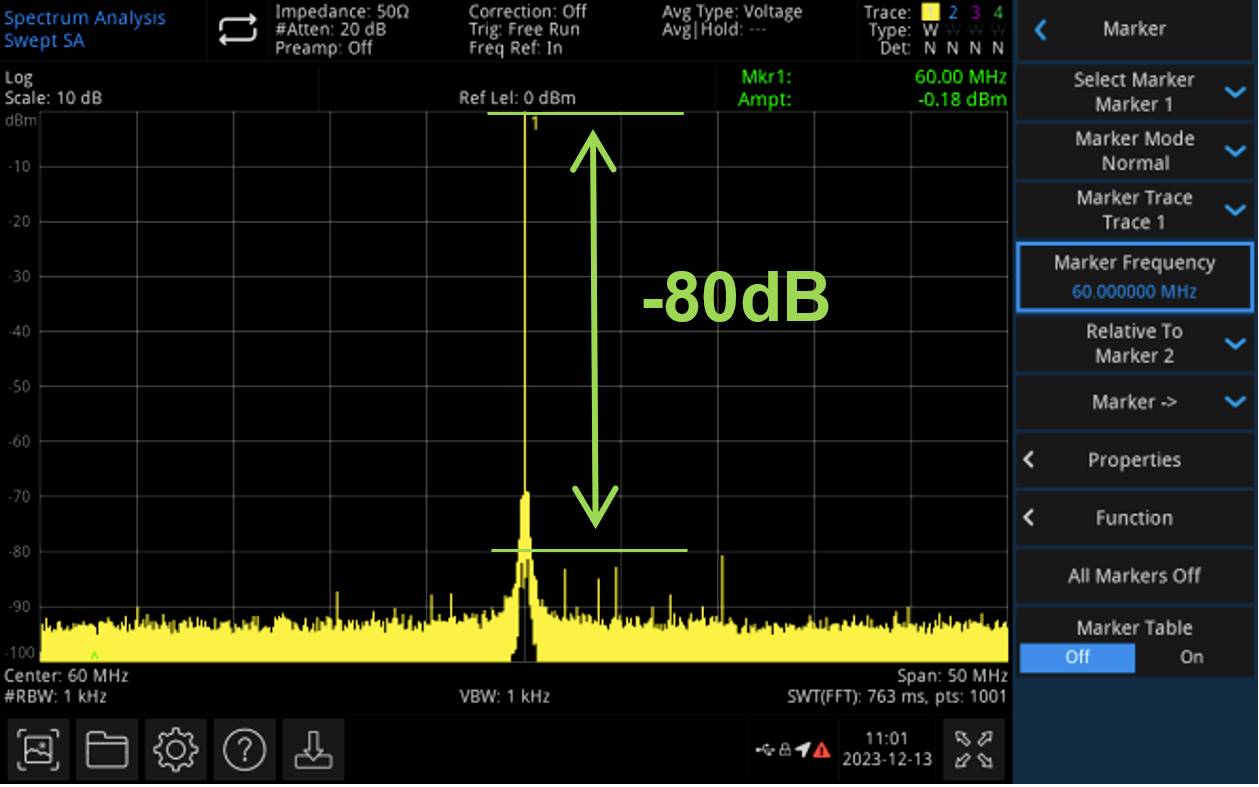

- Bassa distorsione: Eccellente distorsione armonica con una gamma dinamica priva di interferenze di -80 dBc.

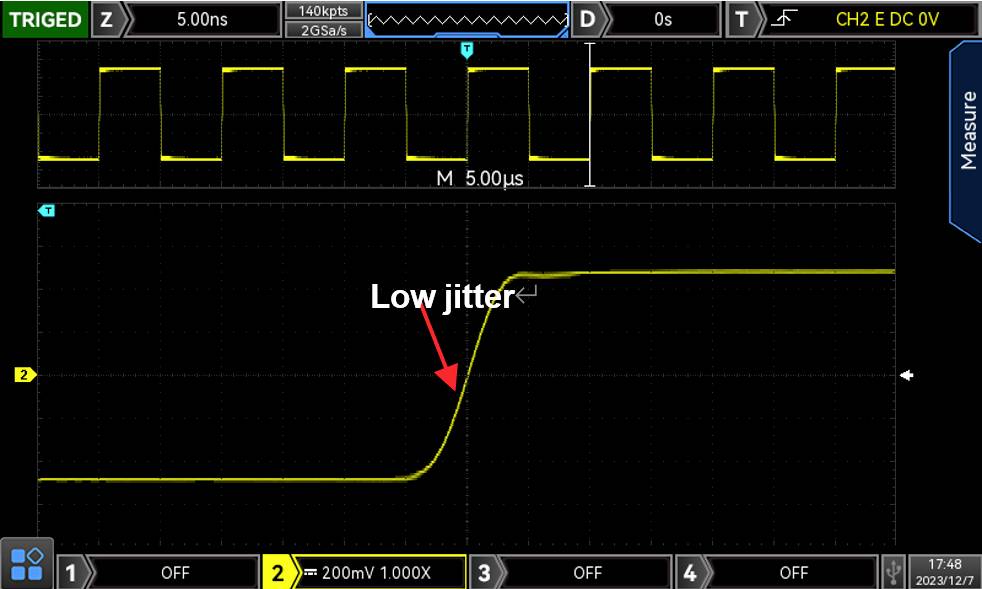

– Basso jitter: La tecnologia di scansione digitale avanzata garantisce un'uscita del segnale stabile e precisa.

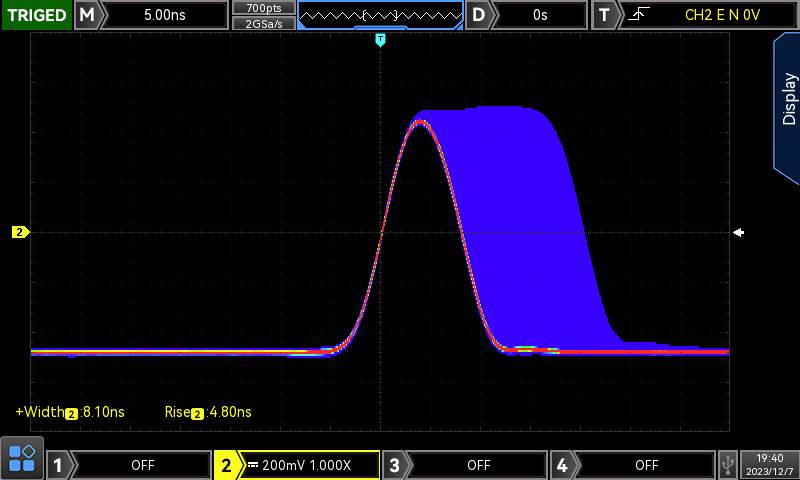

– Controllo rapido dei bordi: La nuova generazione di forme d'onda a impulsi dinamiche ad alta precisione e ad ampia ampiezza di impulso offre un'ampiezza di impulso minima di 8 ns. L'ampiezza dell'impulso è regolabile con un incremento minimo di 100 hp e consente la generazione di armoniche più elevate.
– Elevata distanza segnale/rumore (SNR): Una piccola sovrapposizione del segnale con un'ampia componente CC riduce il rumore di uscita e aumenta la distanza segnale/rumore (SNR). (Il segnale CH1 nella figura è generato dalla serie UTG2000X).
– Molteplici modalità di modulazione: Supporto per 15 tipi di modulazione, tra cui AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM E PWM.
– Unione dei canali: I segnali possono essere combinati con la funzione SUM o la sovrapposizione dei canali per generare segnali SNR regolabili e segnali multifrequenza Dual-Tone.
– Editor di forme d'onda arbitrarie: L'editor di forme d'onda arbitrarie consente di creare forme d'onda individuali inserendo forme d'onda standard o disegnando liberamente.

Contenuto della fornitura

– UTG2122X (2CH, 120 MHz)
– Cavo di alimentazione × 1
- Cavo USB × 1
- Cavo BNC-BNC × 1
Cavo BNC con morsetti a coccodrillo rossi e neri × 1
– Istruzioni di sicurezza multilingue
• Guida rapida
– Certificato di calibrazione

Note

Altri modelli

– UTG2082X: Frequenza di uscita 80 MHz, velocità di campionamento 625 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.

– UTG2062X: Frequenza di uscita 60 MHz, velocità di campionamento 625 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.
