Name: Uni-T UTG4122A Generatore di funzioni 1 µHz - 120 MHz 2 canali Arbitrario
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

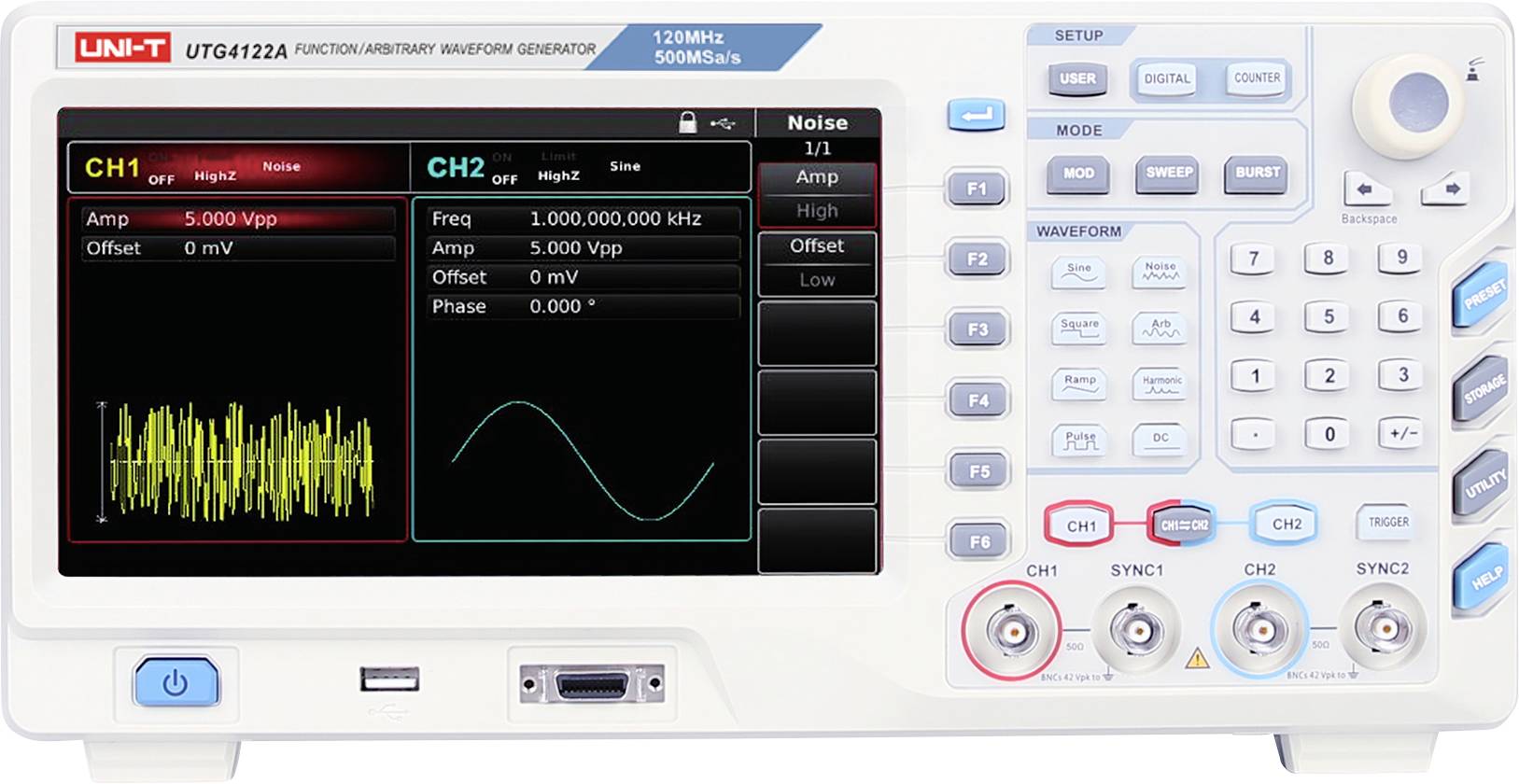

Pannello frontale di un generatore di forme d'onda UNI-T che mostra le impostazioni di CH1 e CH2 sul display, con tastiera, pulsanti di funzione e connettori di uscita sulla destra e in basso.

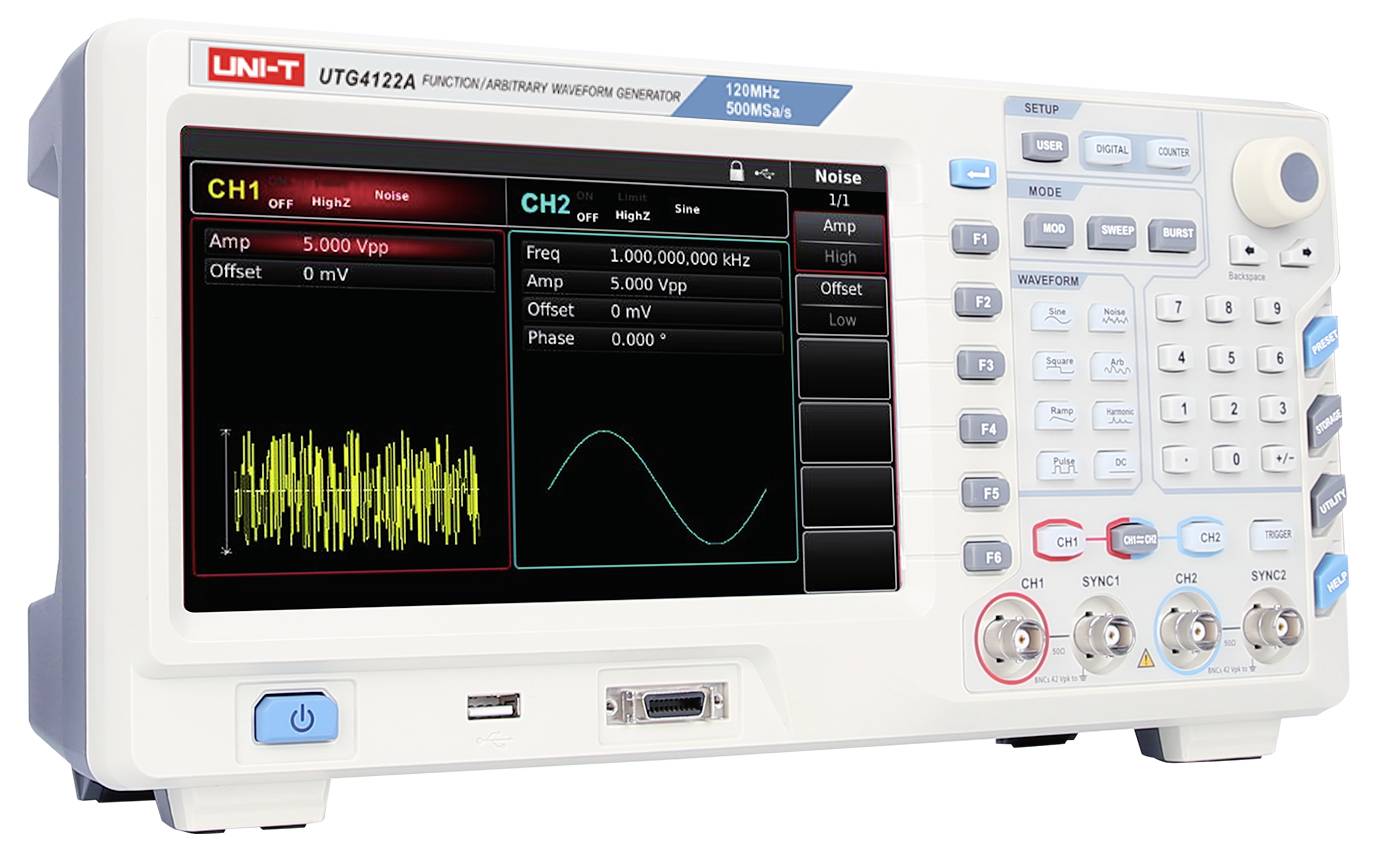

Uni-T UTG4122A Generatore di funzioni 1 µHz - 120 MHz 2 canali Arbitrario-1

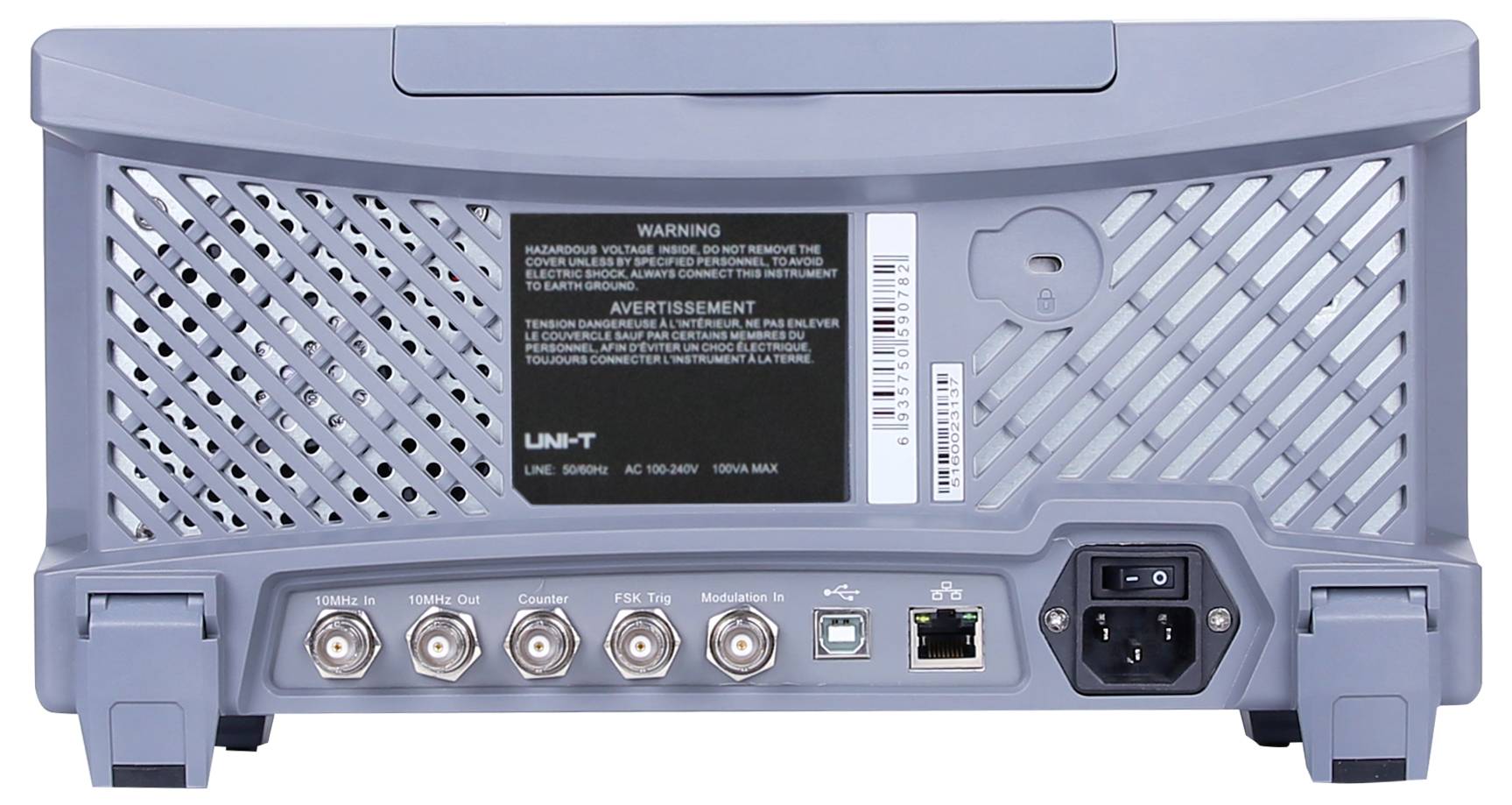

Uni-T UTG4122A Generatore di funzioni 1 µHz - 120 MHz 2 canali Arbitrario-2

1/3

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

3 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (1285,00 € / Pezzo)

1285,00 €

IVA incl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

UNI-T UTG4122A generatore di funzioni arbitrarie 120MHz 2 canali 500MSa/S 32MptsLCD TFT DA 8″

Max. frequenza di uscita: 120 MHz
Frequenza di campionamento 500MSa/s
Risoluzione verticale: 16 bit
Canali: 2
Forma d'onda arbitraria lunghezza: 32 Mpts
Display: LCD TFT da 8 pollici

Dati tecnici

Forma segnale d'uscita: Sinusoidale, rettangolare, rampa (triangolare), impulso, rumore, tensione DC, armoniche, arbitrario

Tipo prodotto: Generatore di funzioni

Range frequenza: 1 µHz - 120 MHz

Segnale in uscita: Arbitrario

Intervallo di frequenza sinusoidale: 1 µHz - 120 MHz

Coefficiente di distorsione sinusoidale: 0,2 %

Intervallo di frequenza dell'onda quadra: 1 µHz bis 40 MHz

Tempo di salita onda quadra: 6 ns

Display: LCD

Triangolo intervallo di frequenza: 1 µHz bis 3 MHz

Intervallo di frequenza ARB: 1 µHz bis 30 MHz

: di fabbrica senza certificato

Funzione vobulazione: Lineare e logaritmico

Modulazione interna: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulazione esterna: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Supportato da modulazione analogica esterna

Trigger (sincrono): Interno, esterno, manuale

Gate (asincrono): Supportato in modalità gating (burst) tramite trigger esterno

Misurazione frequenza esterna: Contatore di frequenza integrato a 6 bit, intervallo da 100 MHz a 800 MHz

Dim.: (L x A) 336 mm x 164 mm

Peso: 3.5 kg

Numero canali: 2 canali

Frequenza (Max.): 120 MHz

Frequenza min.: 1 µHz

Caratteristiche: modulazione

Larghezza: 336 mm

Altezza: 164 mm

Interfacce: Host USB
Dispositivo USB
LAN

Alimentatori VDE: 230 V/AC

Tipo: UTG4122A

Documenti & Download

Scheda tecnica

Scheda tecnica 3757390 Uni-T UTG4122A Generatore di funzioni 1 µHz - 120 MHz 2 canali Arbitrario

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3757390 Uni-T UTG4122A Generatore di funzioni 1 µHz - 120 MHz 2 canali Arbitrario

Descrizione

L'UTG4122A può essere utilizzato in una vasta gamma di ambiti di impiego e integra più forme di segnale, tra cui generatore di funzioni, generatore di forme d'onda arbitrarie, generatore di impulsi, generazione di armoniche e sorgenti di modulazione analogiche e digitali. Offre un'elevata velocità di campionamento fino a 500 MSA/s e una lunghezza d'onda massima fino a 32 MPT. Per la generazione di segnali stabili, precisi e con distorsioni ridotte, UTG4122A utilizza la tecnologia sintetizzatore Direct-Digital (DDS). Un'interfaccia facile da usare con un display ad alta risoluzione da 8 pollici e un pannello di controllo ben progettato garantiscono un utilizzo efficiente e confortevole.

Testo tradotto automaticamente

Versione

Molteplici tipi di modulazione: Supporto di AM, FM, PM e modulazioni digitali come ASK, FSK, PSK, QAM e molto altro ancora
Funzione di uscita armonica: Regolabile liberamente fino a 16 armoniche (ordine, ampiezza, fase)
Capacità di memoria 32 Mpts e memoria 7 GB: Ampia capacità di memoria per forme d'onda arbitrarie e ampia memoria interna
Funzione sweep: Modalità sweep lineare e logaritmica
Interfacce digitali (opzionali): Supporto di SPI, I²C e UART

Contenuto della fornitura

UTG4122A x 1
Cavo di alimentazione x 1
1 cavo USB
Cavo passante BNC-BNC × 2

Note

Altri modelli

- UTG4082A: Frequenza di uscita 80 MHz, velocità di campionamento 500 MSA/s, risoluzione a 16 bit, 2 canali, lunghezza d'onda arbitraria 32 Mpts, Touchscreen LCD TFT da 8″.

UTG4162A: Frequenza di uscita 160 MHz, velocità di campionamento 500 MSA/s, risoluzione a 16 bit, 2 canali, lunghezza d'onda arbitraria 32 Mpts, Touchscreen LCD TFT da 8″.

UTG4202A: Frequenza di uscita 200 MHz, velocità di campionamento 500 MSA/s, risoluzione a 16 bit, 2 canali, lunghezza d'onda arbitraria 32 Mpts, LCD TFT DA 8″.
