Name: Uni-T UTG4164X Generatore di funzioni 1 µHz - 160 MHz 4 canali Sinuosidale, Quadra, Rampa, Rumore, Arbitrario, Triangola
Brand: Uni-T
SKU: 3837316
Availability: BackOrder

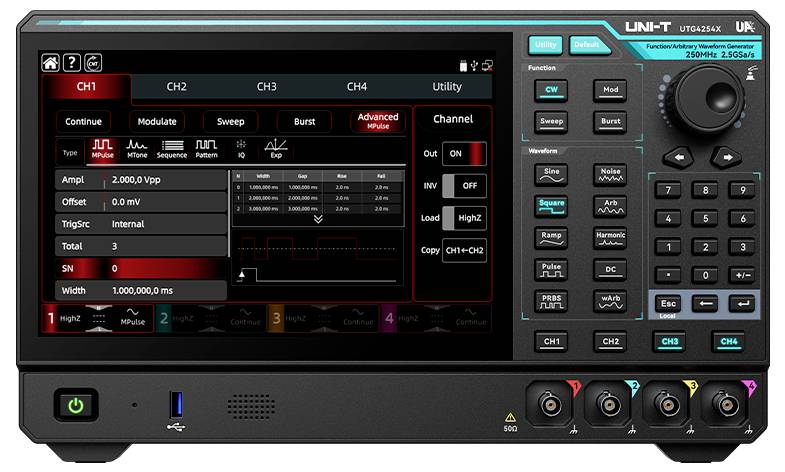

Pannello frontale del generatore di funzioni UNI-T con impostazioni touchscreen per forma d'onda a impulsi CH1, controlli di ampiezza, offset, frequenza, larghezza e canale di uscita.

Oscilloscopio digitale che mostra le impostazioni del canale 1 e un display di forma d'onda rosso con un segnale di impulso a gradini.

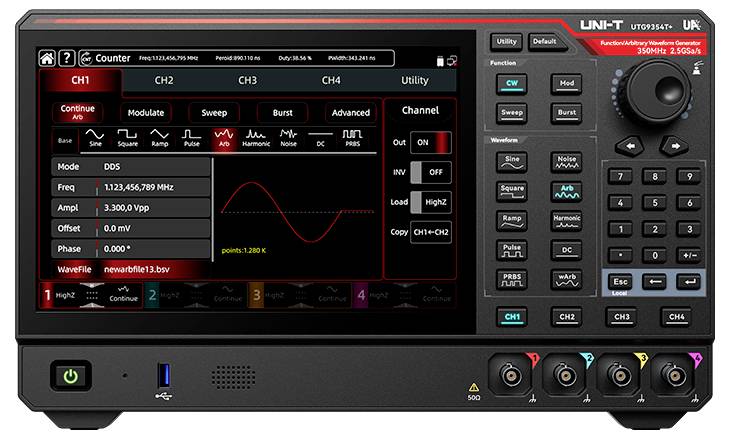

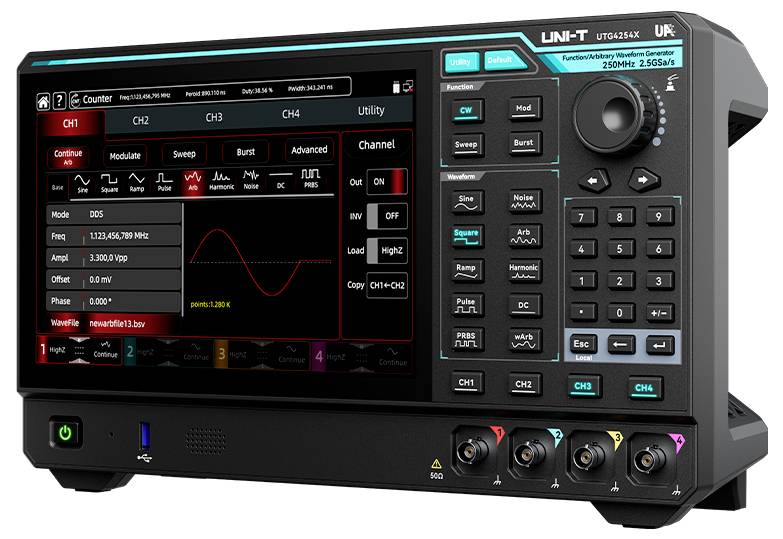

Un generatore di funzioni su oscilloscopio digitale che visualizza una forma d'onda rossa sul canale CH1, con manopole di controllo e ingressi di canale sul pannello frontale.

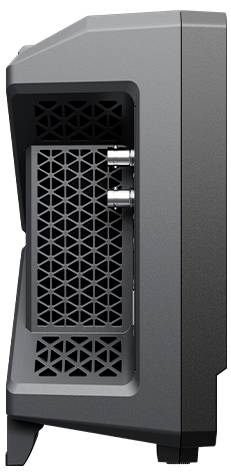

Custodia per computer nera mostrata in vista laterale, con pannello anteriore ventilato e due porte USB sul bordo destro.

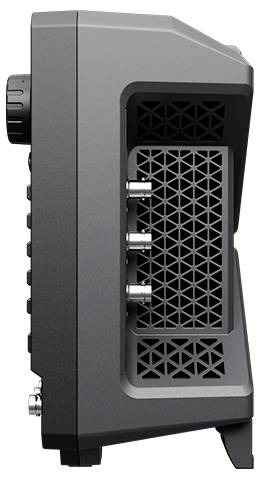

Vista laterale di un dispositivo elettronico grigio e nero con pannelli ventilati, manopole laterali e diversi connettori metallici.

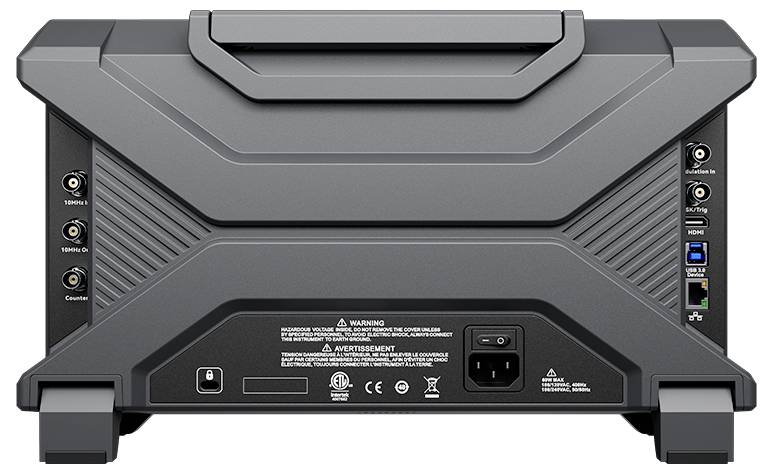

Vista posteriore di un monitor robusto che mostra molteplici porte di ingresso e connessioni di alimentazione, con supporto integrato e etichette di avvertenza.

1/6

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2146,72 € / Pezzo)

2146,72 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Generatore di funzioni UNI-T UTG4164X, 160 MHz, 4 canali, arbitrario

Max. frequenza di uscita: 160 MHz
Velocità di campionamento: 2,5 GSa/s
Risoluzione verticale: 16 bit
Canali: 4
Forma d'onda arbitraria lunghezza: 128 Mpts
Display: Touchscreen LCD TFT da 10,1"

Dati tecnici

Touch screen capacitivo da 10,1 pollici
4 canali indipendenti di piena potenza
Sovrapposizione del rumore (SNR)
Uscita protocollo digitale (SPI, I2C, UART)
Funzioni avanzate (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, espressione)

Forma segnale d'uscita: Sinusoidale, rettangolare, rampe/triangolare, impulso, armonica, rumore, PRBS, DC, arbitrario

Tipo prodotto: Generatore di funzioni

Range frequenza: 1 µHz - 160 MHz

Segnale in uscita: Sinuosidale
Quadra
Rampa
Rumore
Arbitrario
Triangolare

Intervallo di frequenza sinusoidale: 1 µHz – 160 MHz

Coefficiente di distorsione sinusoidale: 0,07 %

Intervallo di frequenza dell'onda quadra: 1 µHz – 80 MHz

Tempo di salita onda quadra: 2 ns

Display: LCD

Triangolo intervallo di frequenza: 1 µHz – 20 MHz (Rampenwelle) Hz

Intervallo di frequenza ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: di fabbrica senza certificato

Funzione vobulazione: Sì (sweep: Lineare, logaritmico, elenco, fase)

Modulazione interna: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Modulazione esterna: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Sì

Trigger (sincrono): Interno, esterno (fronte di salita/discesa), manuale

Gate (asincrono): Sì (modalità burst con gating)

Misurazione frequenza esterna: Sì (contatore di frequenza integrato: Da 100 MHz a 800 MHz, 8 digit/s)

Dim.: (L x A) 361 mm x 209 mm

Peso: 4.5 kg

Numero canali: 4 canali

Frequenza (Max.): 160 MHz

Frequenza min.: 1 µHz

Caratteristiche: con contatore di frequenza

Servizio di calibrazione: Calibrazione di fabbrica senza certificato

Categoria di misura: CAT II

Larghezza: 361 mm

Altezza: 209 mm

Interfacce: Dispositivo USB
Host USB
LAN
HDMI

Alimentatori VDE: 230 V/AC

Tipo: UTG4164X

Documenti & Download

Scheda tecnica

Scheda tecnica 3837316 Uni-T UTG4164X Generatore di funzioni 1 µHz - 160 MHz 4 canali Sinuosidale, Quadra, Rampa, Rumore, Arbitrario, Triangola

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3837316 Uni-T UTG4164X Generatore di funzioni 1 µHz - 160 MHz 4 canali Sinuosidale, Quadra, Rampa, Rumore, Arbitrario, Triangola

Descrizione

Il modello UTG4164X fornisce una frequenza di uscita di 160 MHz su quattro canali equivalenti a una velocità di campionamento di 2,5 GSA/s e una risoluzione verticale di 16 bit. La tecnologia DDS produce forme d'onda precise e stabili con segnali ad onda quadra ad alta velocità. Sono supportati tipi di modulazione analogici e digitali completi, PRBS, scansione e burst, nonché forme d'onda avanzate Multi-Pulse, Sequence, Multi-Tone, IQ e Pattern. Con 128 Mpts di memoria arbitraria, editor di forme d'onda integrato, frequenzimetro e touchscreen LCD TFT da 10,1 pollici, il dispositivo è utilizzabile in molti modi nello sviluppo, nella formazione e nella verifica generale dell'elettronica.

Testo tradotto automaticamente

Versione

Uscita del segnale con bassa distorsione: Gamma dinamica priva di interferenze di -80 dBc e basso jitter per segnali puliti e stabili
Tempi di risposta rapidi: Tempo di risposta fino a 2 ns, ampiezza minima degli impulsi ≥3 ns, regolazione fine in passi da 100 CV, tempo di risposta regolabile per impulso
Quattro canali indipendenti: Uscita simultanea su tutti i canali per test paralleli e multi-dispositivo
Accoppiamento del canale e aggiunta del segnale: Frequenza, ampiezza e fase liberamente accoppiabili, uscite combinabili (ad es. CH1 = CH1 + CH2 + CH3 + CH4)
Sincronizzazione a 4 canali: La modifica a un canale si trasmette automaticamente ai tre restanti
One-Click SNR: Sovrapposizione del rumore di gauss per la valutazione diretta dell'immunità
15 TIPI DI MODULAZIONE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Uscita protocollo digitale: SPI, I²C e UART
Frequenzimetro ad alta precisione: Contatore di frequenza hardware con campo di misura da 100 MHz a 800 MHz
Editor segnale arbitrario: Oltre 200 forme d'onda integrate, elaborazione sul dispositivo o sul PC tramite funzioni di caratteri e matematiche
Forme d'onda avanzate di serie: Multi-impulsi, multi-toni, sequenza, pattern, IQ ed exp

Contenuto della fornitura

UTG4164X x1
Cavo di alimentazione x1
Cavo dati USB x1
Cavo BNC-BNC x4

Note

Altri modelli

-UTG4254X: 4 canali, frequenza di uscita di 250 MHz, frequenza di campionamento di 2,5 GSA/s, risoluzione verticale a 16 bit, lunghezza d'onda arbitraria 128 Mpts, touchscreen LCD TFT da 10,1 pollici

-UTG4104X: 4 canali, frequenza di uscita 100 MHz, frequenza di campionamento 2,5 GSA/s, risoluzione verticale a 16 bit, lunghezza d'onda arbitraria 128 Mpts, touchscreen LCD TFT da 10,1 pollici
