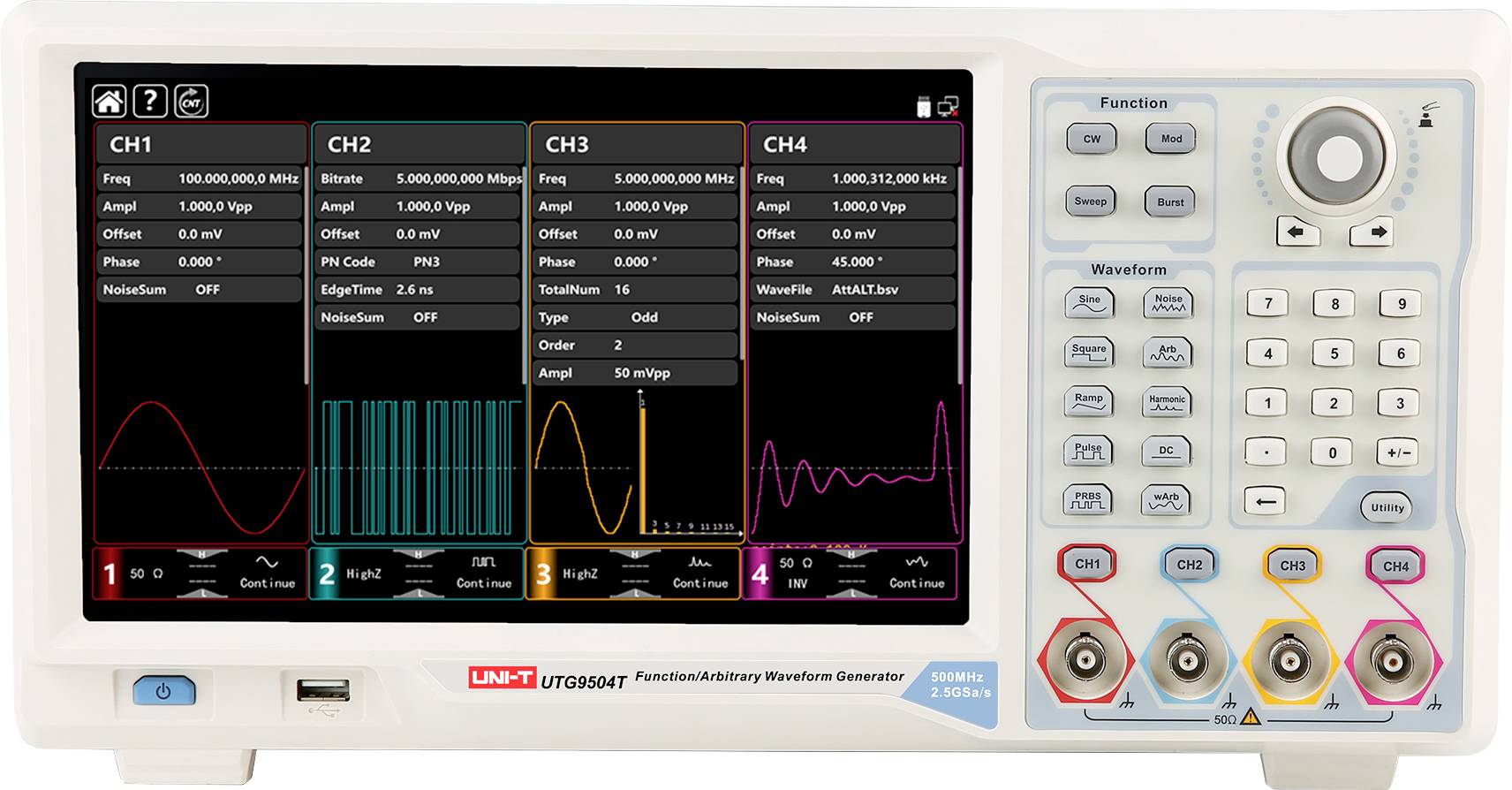

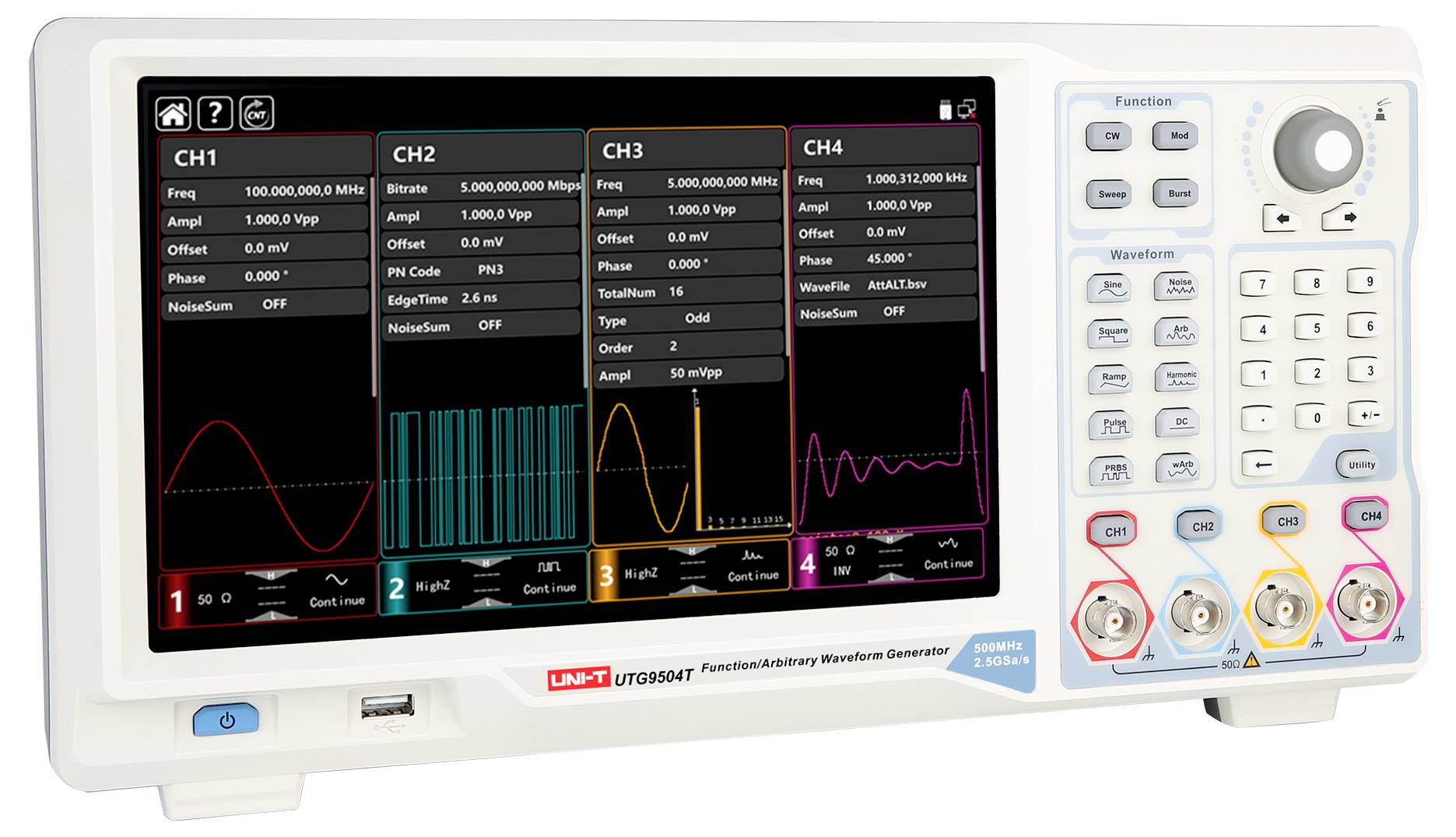

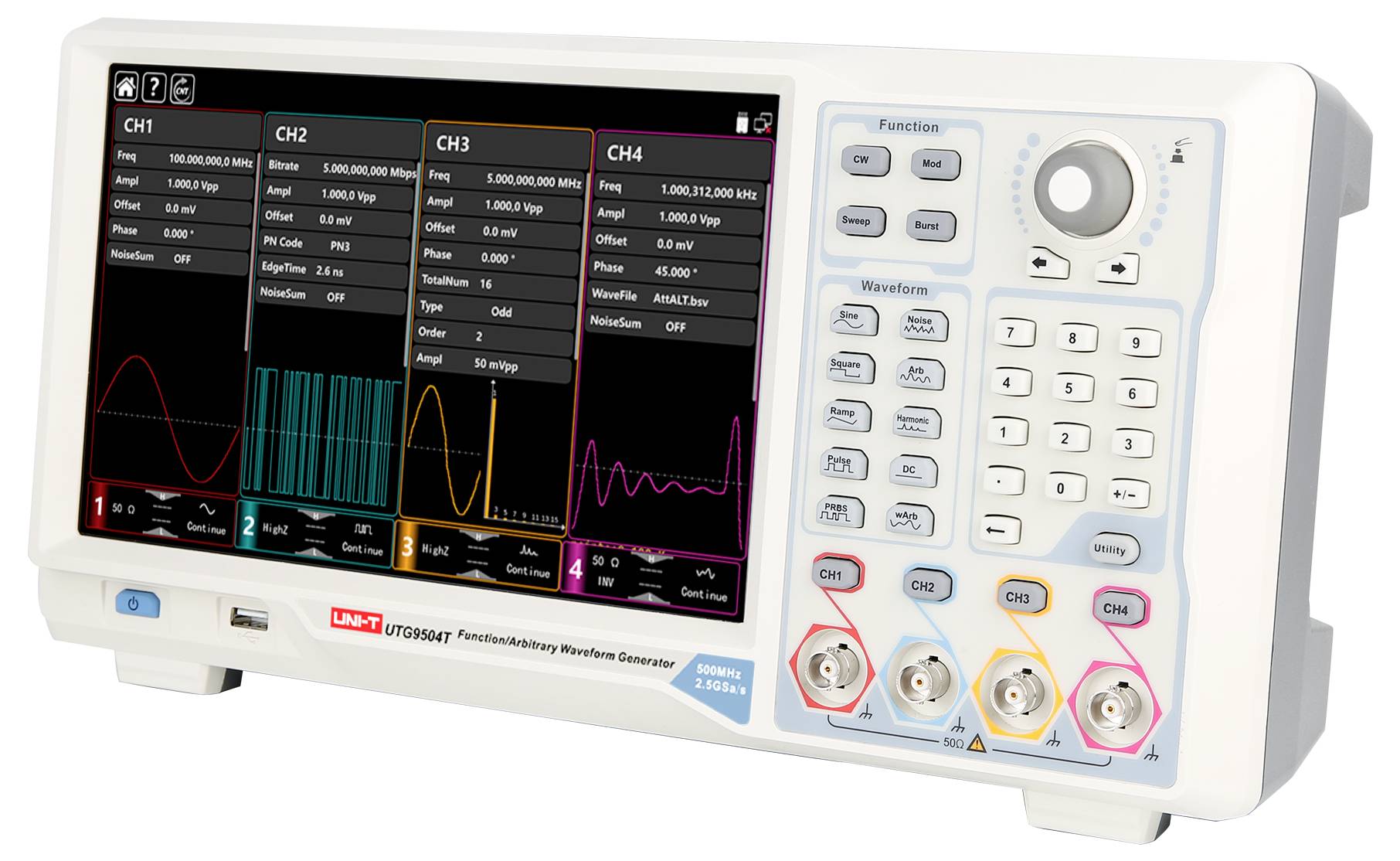

Uni-T UTG9504T Generatore di funzioni 500 MHz (max) 4 canali Arbitrario, Rampa, Puls, Sinuosidale, Rumore, Quadra
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
5127,05 €
3
2% = 125,10 €
5001,95 €
5
3% = 174,84 €
4952,21 €
10
4% = 208,16 €
4918,89 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (5127,05 € / Pezzo)
5127,05 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli
UNI-T UTG9504T generatore di funzioni arbitrarie 500 MHz 4 canali 2,5 GSA/S 64 MptsLCD TFT DA 10,1″
- Max. frequenza di uscita: 500 MHz
- Velocità di campionamento: 2,5 GSa/s
- Risoluzione verticale: CH3 e CH4: 16 bit, CH1 e CH2: 14 bit
- - Canali: 4
- – Lunghezza d'onda arbitraria: 64 Mpts
- Display: LCD TFT da 10,1"
Dati tecnici
- Tipo prodotto
Generatore di funzioni
- Range frequenza
500 MHz (max)
- Segnale in uscita
Arbitrario
Rampa
Puls
Sinuosidale
Rumore
Quadra
di fabbrica senza certificato
- Dim.
(L x A) 220 mm x 350 mm
- Peso
5 kg
- Numero canali
4 canali
- Frequenza (Max.)
500 MHz
- Larghezza
220 mm
- Altezza
350 mm
- Tipo
UTG9504T
Documenti & Download
Scheda tecnica
Scheda tecnica 3400012 Uni-T UTG9504T Generatore di funzioni 500 MHz (max) 4 canali Arbitrario, Rampa, Puls, Sinuosidale, Rumore, Quadra
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3400012 Uni-T UTG9504T Generatore di funzioni 500 MHz (max) 4 canali Arbitrario, Rampa, Puls, Sinuosidale, Rumore, Quadra
Istruzioni d'uso e di sicurezza 3400012 Uni-T UTG9504T Generatore di funzioni 500 MHz (max) 4 canali Arbitrario, Rampa, Puls, Sinuosidale, Rumore, Quadra
Istruzioni d'uso e di sicurezza 3400012 Uni-T UTG9504T Generatore di funzioni 500 MHz (max) 4 canali Arbitrario, Rampa, Puls, Sinuosidale, Rumore, Quadra
Descrizione
Il modello UTG9504T è un generatore di forme d'onda a 4 canali con una frequenza di uscita massima di 500 MHz e una velocità di campionamento fino a 2,5 GSA/s. È dotato di una risoluzione verticale a 16 bit/14 bit e una lunghezza d'onda arbitraria 64 Mpts, WAS garantisce una generazione del segnale precisa e stabile. Dotato di un touchscreen LCD TFT da 10,1", il modello UTG9504T offre un'interfaccia utente intuitiva e un design ergonomico che migliora l'esperienza dell'utente e l'efficienza del lavoro.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Touch screen da 10,1": Il modello UTG9504T è dotato di un touchscreen capacitivo da 10,1" con risoluzione 1280×800 e un nuovo design dell'interfaccia utente che offre un funzionamento intuitivo e una migliore esperienza utente.
- Uscita a 4 canali e 4 modalità sweep: Uscita standard a 4 canali per la generazione simultanea di diversi segnali. Oltre alle modalità di scansione lineare e logaritmica, il modello UTG9504T offre due nuove modalità:
- Modalità Step: Regolazioni precise e graduali
- Modalità List (elenco): Valori definiti o punti per il controllo preciso della generazione del segnale
- Contatore di frequenza a 8 cifre: Misura le frequenze da 100 MHz a 800 MHz con un'elevata precisione e analizza parametri quali frequenza, periodo, ciclo di lavoro e ampiezze degli impulsi positivi e negativi.
- – Modalità di modulazione versatili e forme d'onda arbitrarie: Supporta AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM e altro ancora per i test del sistema di comunicazione e insegnamento. Contiene oltre 200 forme d'onda arbitrarie predefinite per applicazioni di ingegneria, biomedicina, standard e matematica.
- Uscita protocollo: Supporta SPI, I2C e UART, Ideal per versatili test di interfaccia digitale.
- – Funzione PRBS e SNR:
- – Generatore PRBS per il controllo della velocità di errore bit nelle trasmissioni dati ad alta velocità
- – Funzione SNR per la sovrapposizione del rumore gaussiano per valutare l'immunità dell'apparecchiatura
Contenuto della fornitura
- – UTG9504T (4CH, 500 MHz)
- – Cavo di alimentazione × 1
- - Cavo dati USB × 1
- - Cavo BNC-BNC × 4
- – Istruzioni di sicurezza multilingue
- • Guida rapida
- – Certificato di calibrazione
Note
Altri modelli
- UTG9604T: Generatore di forme d'onda, frequenza di uscita 600 MHz, frequenza di campionamento 2,5 GSA/s, risoluzione verticale a 16 bit, 4 canali, 64 Mpts, lunghezza d'onda arbitraria, touchscreen LCD TFT da 10,1 pollici.
– UTG9354T: Generatore di forme d'onda, frequenza di uscita 350 MHz, frequenza di campionamento 2,5 GSA/s, risoluzione verticale 16 bit/14 bit, 4 canali, 64 Mpts, lunghezza d'onda arbitraria, touchscreen LCD TFT da 10,1 pollici.
