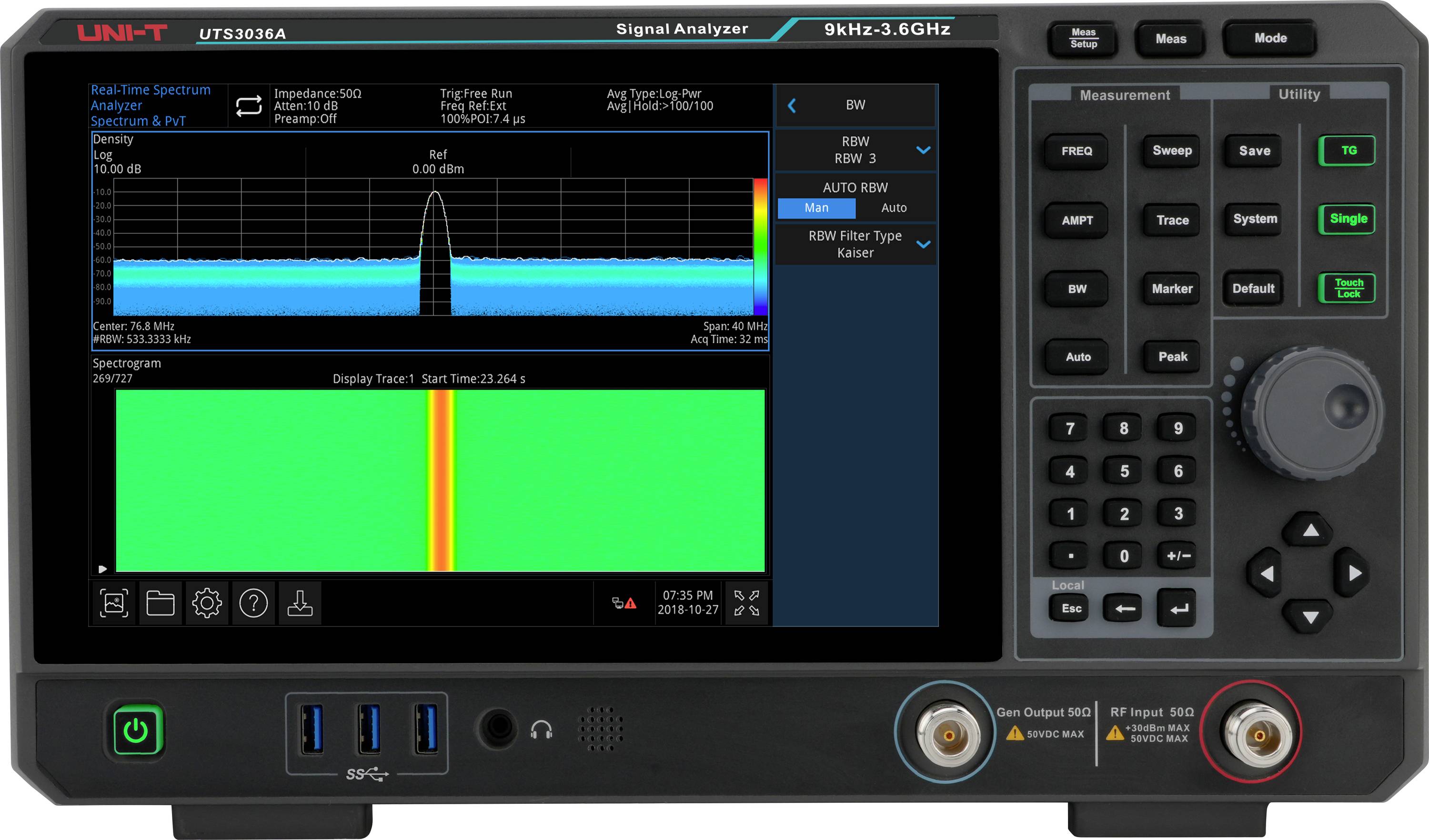

Un analizzatore di segnali con un display a spettro colorato mostra i picchi di frequenza. Pulsanti di controllo e porte sono visibili sul pannello laterale.

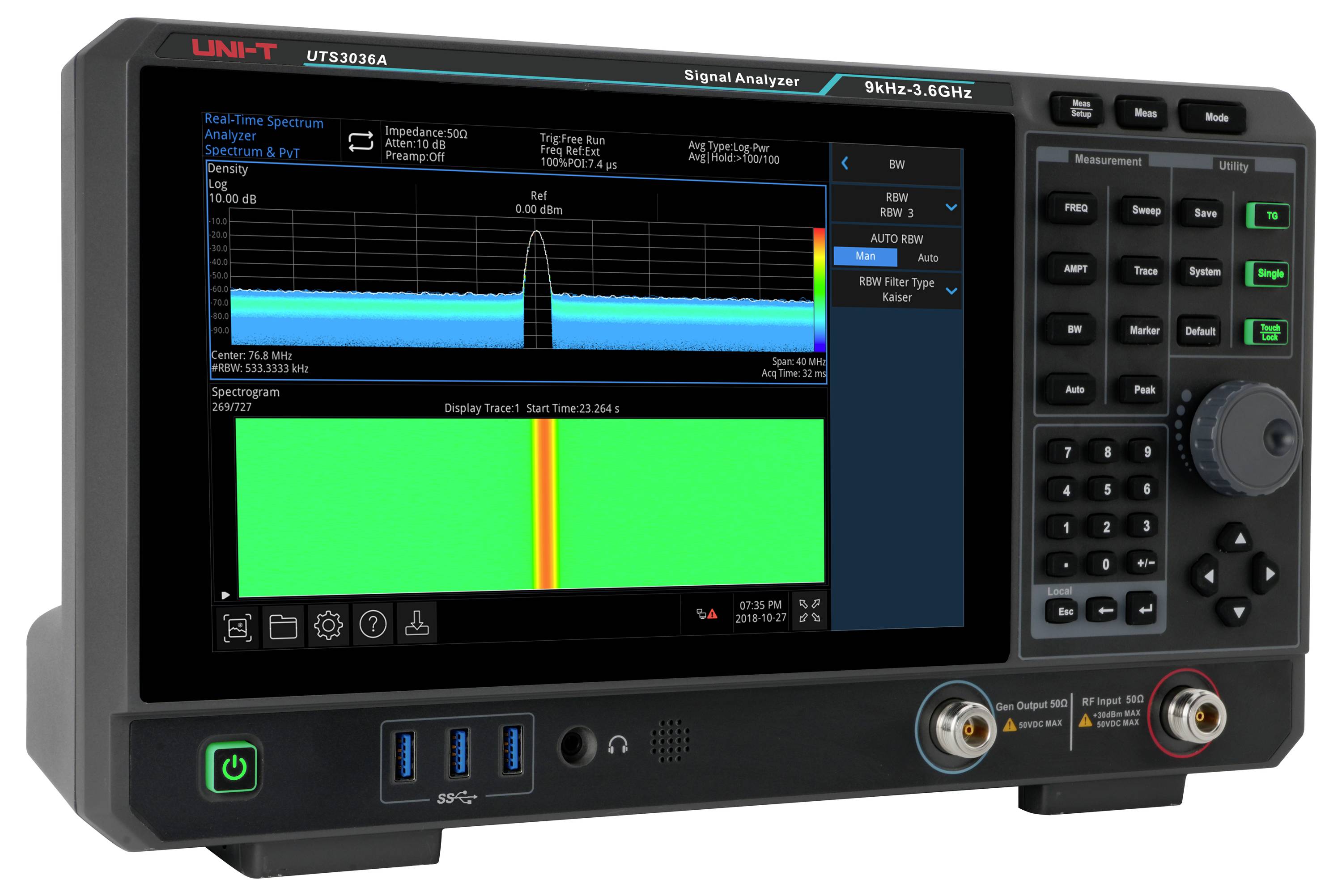

Analizzatore di segnale che mostra uno spettro multitono e uno spettrogramma. Schermo che visualizza l'analisi della frequenza con comandi e porte sul lato.

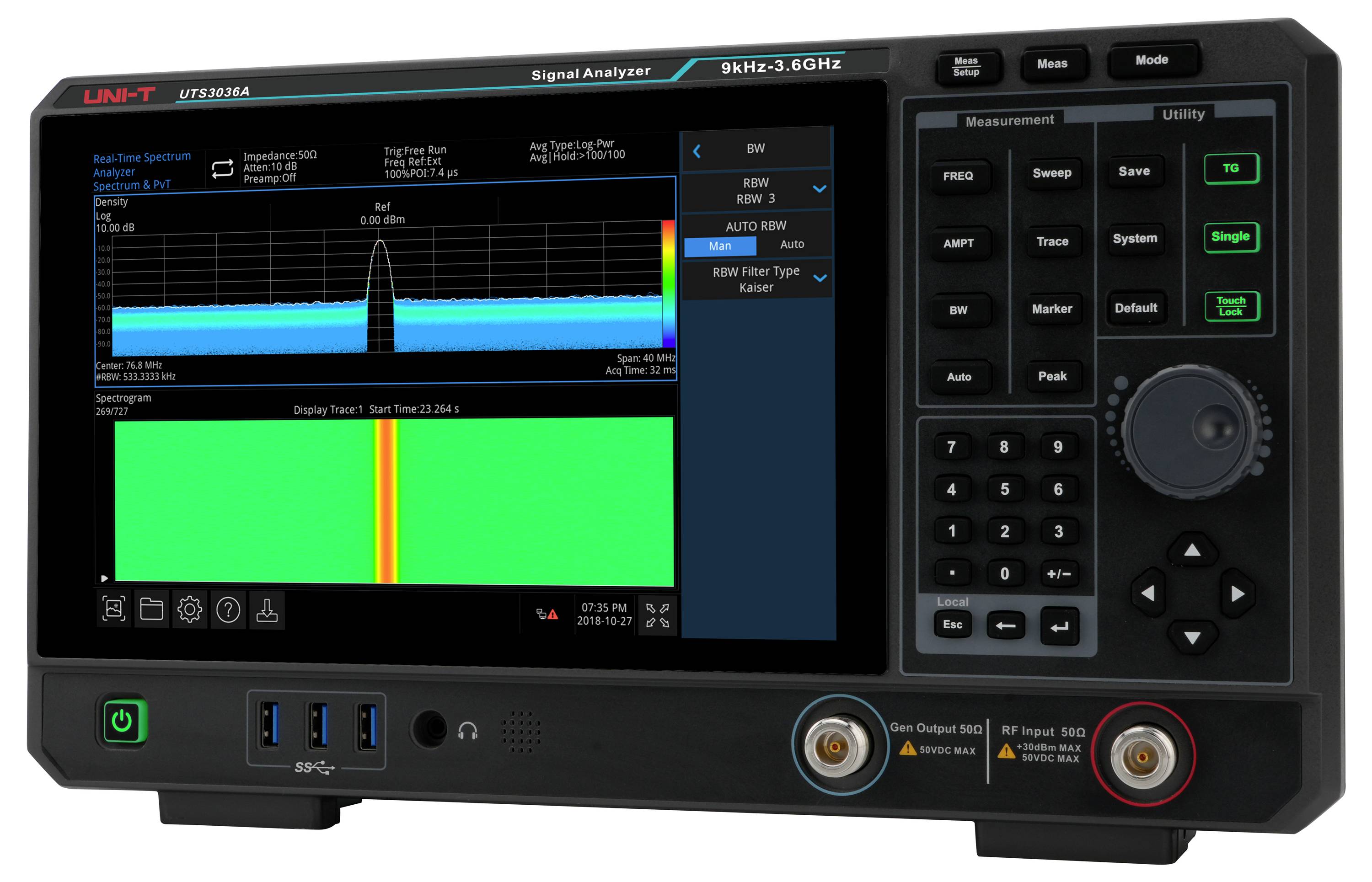

Un analizzatore di segnali nero con vari controlli, che mostra una forma d'onda e uno spettro sullo schermo, indicando l'analisi del segnale a 9 kHz-3,6 GHz.

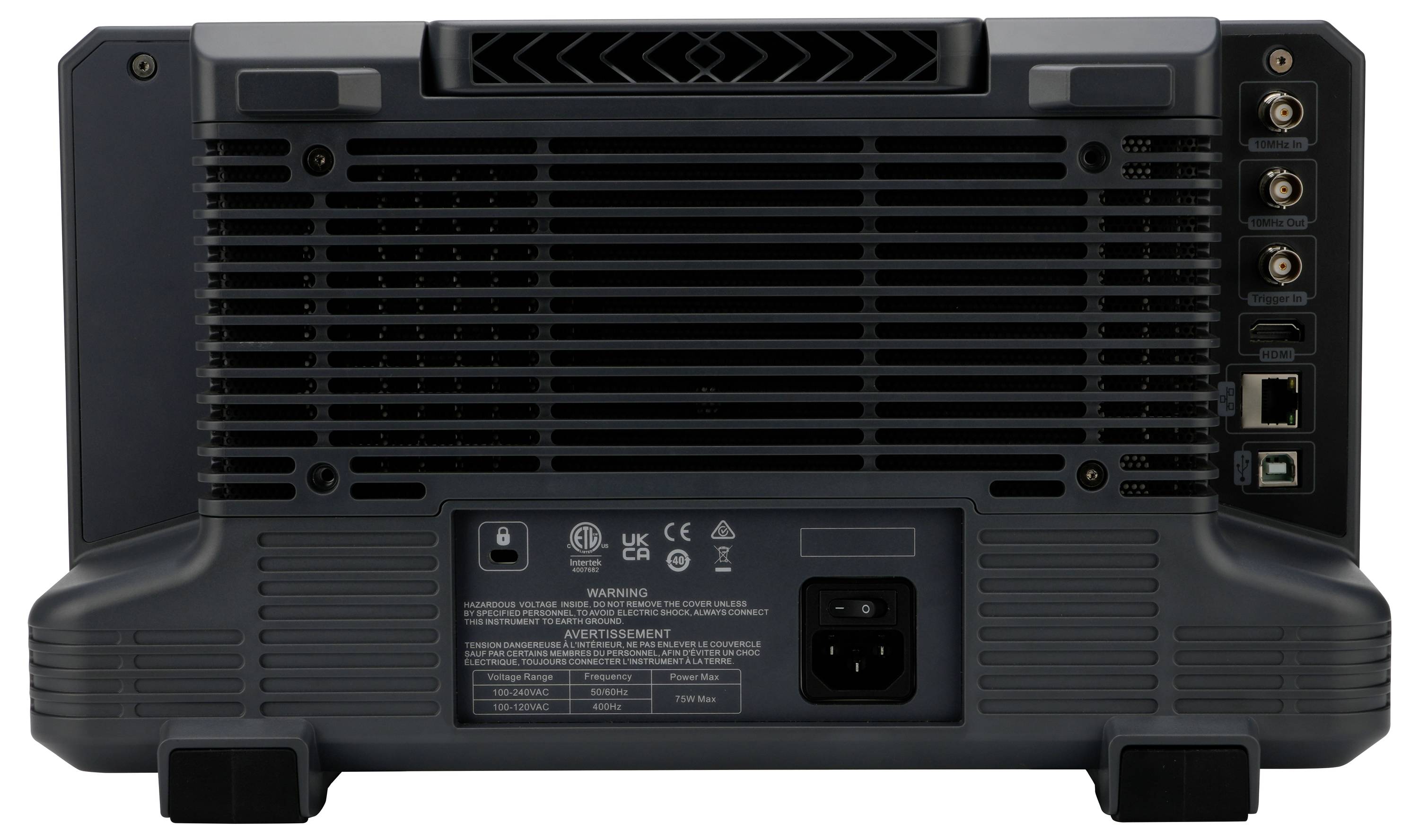

Il pannello posteriore di un dispositivo elettronico con griglia di ventilazione, multiple porte tra cui coassiale ed Ethernet, e un socket di alimentazione con etichetta.

1/4

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (5143,44 € / Pezzo)

5143,44 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Analizzatore di segnale/spettro UNI-T UTS3036A con larghezza di banda di 3,6 GHz

Intervallo di frequenza: 9 kHz - 3,6 GHz
RBW: 1 Hz - 10 MHz
Rumore di fase: Da -100 dBc/Hz @10 kHz
DANL (livello di rumore medio): Da –165 dBm
Generatore di tracciamento: Standard
Display: LCD TFT da 10,1" (touchscreen)
Larghezza di banda di analisi 40 MHz (opzionale)

Dati tecnici

Tipo prodotto: Analizzatore di spettro

Ampiezza di banda: 3.6 GHz

Frequenza di campionamento/canale: 51.2 MSa/s

Risoluzione: 14 Bit

Numero max. Ingressi analogici: 1

Ingressi: Ingresso RF

Dim.: (L x A) 378 mm x 218 mm

Peso: 4.96 kg

Ingressi digitali max.: 1

Larghezza: 378 mm

Altezza: 218 mm

Interfacce: Dispositivo USB
Host USB
LAN
HDMI

Documenti & Download

Scheda tecnica

Scheda tecnica 3532365 Uni-T UTS3036A Analizzatore di spettro 3.6 GHz 14 Bit

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3532365 Uni-T UTS3036A Analizzatore di spettro 3.6 GHz 14 Bit

Descrizione

Il modello UTS3036A è un analizzatore di segnale versatile per ricerca e sviluppo, produzione e formazione con una gamma di frequenza da 9 kHz a 3,6 GHz. Supporta l'analisi dello spettro in tempo reale, l'analisi della rete vettoriale (VNA), l'analisi del segnale vettoriale (VSA) e l'analisi EMI, Ideal è ideale per i sistemi di controllo automatico e per i diversi requisiti di test.

Testo tradotto automaticamente

Versione

Intervallo di frequenza: da 9 kHz a 3,6 GHz
Livello di rumore medio visualizzato (DANL): -165 dBm/Hz (tipico)
Rumore di fase: Inferiore a -100 dBc/Hz (offset 10 kHz, tipico)
Precisione d'ampiezza: Inferiore a 0,7 dB
Punti di campionamento: Fino a 40.001
Larghezza di banda risoluzione minima (RBW): 1 Hz
Generatore di tracciamento (TG): Standard
Analisi della rete vettoriale (VNA): Impostazione predefinita
Modalità di analisi dello spettro in tempo reale (RTSA): Con visualizzazione della densità di probabilità e dello spettro, larghezza di banda standard 10 MHz
Larghezza di banda in tempo reale (RTSA) opzionale: Fino a 40 MHz
Sono disponibili diverse modalità trigger e modelli trigger
Funzioni di misurazione con un solo pulsante (opzionale)
Funzione di analisi EMI (opzionale)
Analisi di demodulazione analogica (opzionale)
Analisi del segnale vettoriale (opzionale)
Schermo HD multi-touch da 10,1" (1280 × 800)
Supporta i comandi SCPI (standard Commands for Programmable Instruments)

Contenuto della fornitura

1x UTS3036A (analizzatore di segnali, 9 kHz–3,6 GHz)
1x cavo di alimentazione
1 cavo stampante USB 2.0, 1,5 m, USB a-B.
1 antiappannamento, 3 g
1 certificato di calibrazione
1x istruzioni di sicurezza (multilingue)
1x guida di avvio rapido (inglese)

Note

Opzioni per la serie UTS3000A:

UTS3000A-EMI - opzione di misurazione EMI per la serie UTS3000A

UTS3000A-AMK - funzioni di misurazione avanzate per la serie UTS3000A

UTS3000A-AMA - misurazione demodulazione analogica per la serie UTS3000A

UTS3000A-B40 - opzione di analisi a 40 MHz RTSA per la serie UTS3000A

UTS3000A-i/Q - opzione di analisi i/Q per la serie UTS3000A

UTS3000A-VSA - opzione di analisi demodulazione digitale per la serie UTS3000A

Altri modelli della serie UTS3000A:

UTS3084A – 9 kHz – 8,4 GHz, 1 Hz – 10 MHz larghezza di banda risoluzione, -165 dBm sensibilità, touchscreen da 10,1 pollici, con generatore di tracking

UTS3060A – 9 kHz – 6,0 GHz, 1 Hz – 10 MHz larghezza di banda risoluzione, -165 dBm sensibilità, touchscreen da 10,1 pollici, con generatore di tracking
