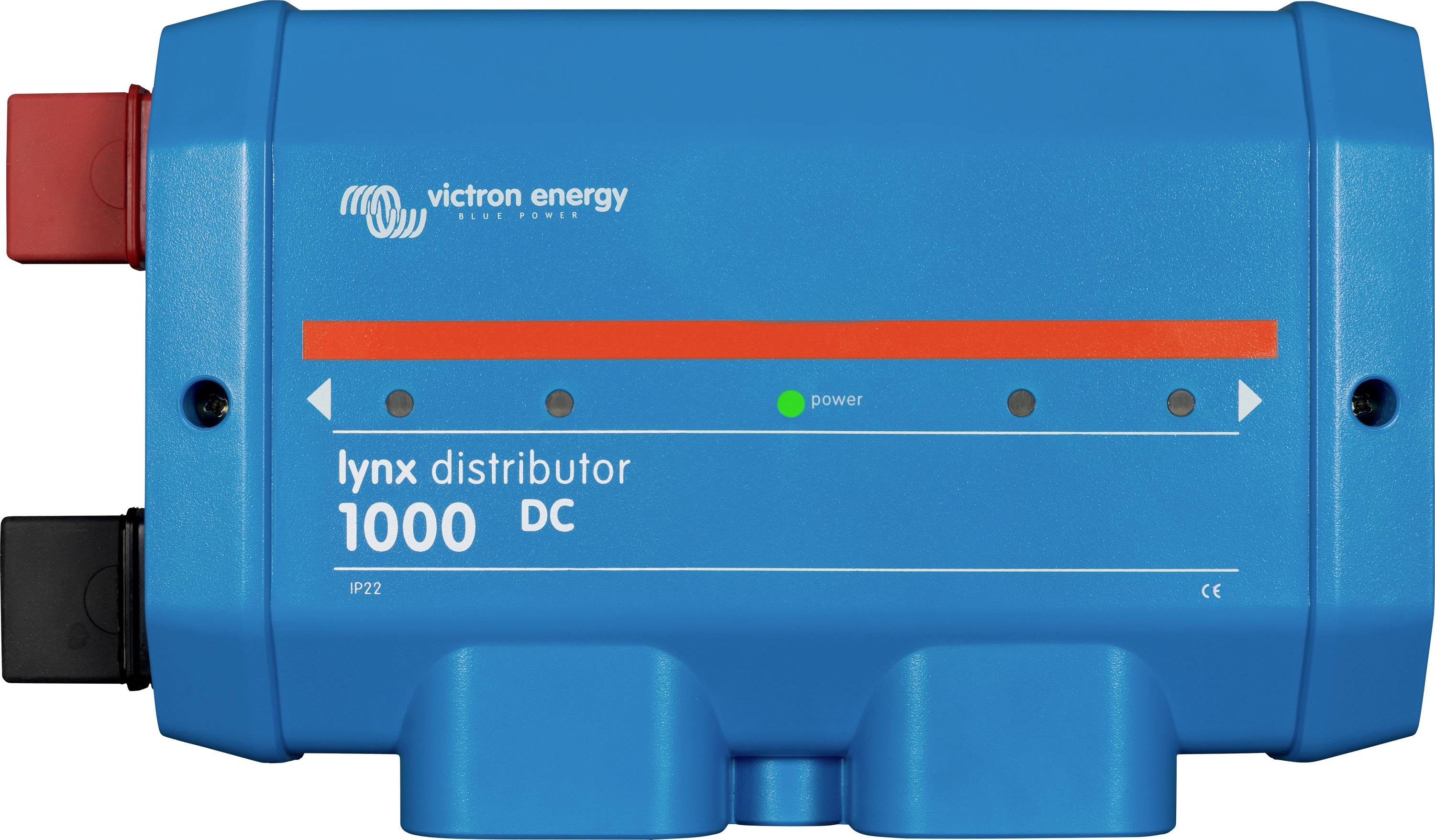

Victron Energy LYN060102010 Lynx Distributor (M10) Sbarre collettrici
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (233,61 € / Pezzo)
233,61 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Sbarra collettrice CC distributore Lynx Victron (M10)
- Una barra collettrice modulare a corrente continua con slot per quattro fusibili a corrente continua.
Dati tecnici
- Tipo prodotto
Sbarre collettrici
- Dim.
(L x A x P) 80 x 170 x 290 mm
- Peso
2.2 kg
- Contenuto
1 pz.
- Larghezza
80 mm
- Altezza
170 mm
- Profondità
290 mm
- Collegamento
Contatto polo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Sbarre collettrici
Scheda tecnica 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Sbarre collettrici
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Sbarre collettrici
Descrizione
Il sistema Lynx è un sistema modulare di sbarre di distribuzione DC per il collegamento di batterie e dispositivi DC e per
Protezione e monitoraggio della batteria. È costituito dai seguenti moduli:
Lynx Power in
Shunt lynx
Distributore lynx
È possibile utilizzare il distributore Lynx o Lynx Power in con o senza shunt Lynx.
Contiene una barra collettrice positiva e negativa e fornisce un collegamento per 4 singoli circuiti di apparecchiature CC, carichi o gruppi CC. Offre spazio per singoli fusibili DC per gruppo DC.
È disponibile una funzione opzionale di un LED per ciascun fusibile che indica se il fusibile è bruciato.
Se si desidera utilizzare l'indicatore del fusibile LED sul distributore Lynx, è necessaria anche la connessione a uno shunt Lynx.
Lo shunt Lynx contiene l'alimentazione necessaria con un'ampia gamma d'ingresso (da 8 a 70 V c.c.) per erogare l'alimentazione a 5 V necessaria (4,5 V-5,5 V) della scheda del distributore Lynx.
I cavi di collegamento RJ11 vengono utilizzati per collegare lo shunt Lynx al distributore. Questo cavo RJ11 viene fornito con il distributore nella scatola. Ci sono due connettori sullo shunt Lynx ed è possibile utilizzarli entrambi.
Se tutto è in ordine, si accende solo il LED centrale verde; se un fusibile è bruciato (o mancante), i LED del circuito centrale e del fusibile si accendono in rosso. Se non si utilizzano tutti i punti di connessione nella distribuzione CC,
Potrebbe essere necessario inserire dei fusibili per cancellare i LED rossi.
Testo tradotto automaticamente
Protezione e monitoraggio della batteria. È costituito dai seguenti moduli:
Lynx Power in
Shunt lynx
Distributore lynx
È possibile utilizzare il distributore Lynx o Lynx Power in con o senza shunt Lynx.
Contiene una barra collettrice positiva e negativa e fornisce un collegamento per 4 singoli circuiti di apparecchiature CC, carichi o gruppi CC. Offre spazio per singoli fusibili DC per gruppo DC.
È disponibile una funzione opzionale di un LED per ciascun fusibile che indica se il fusibile è bruciato.
Se si desidera utilizzare l'indicatore del fusibile LED sul distributore Lynx, è necessaria anche la connessione a uno shunt Lynx.
Lo shunt Lynx contiene l'alimentazione necessaria con un'ampia gamma d'ingresso (da 8 a 70 V c.c.) per erogare l'alimentazione a 5 V necessaria (4,5 V-5,5 V) della scheda del distributore Lynx.
I cavi di collegamento RJ11 vengono utilizzati per collegare lo shunt Lynx al distributore. Questo cavo RJ11 viene fornito con il distributore nella scatola. Ci sono due connettori sullo shunt Lynx ed è possibile utilizzarli entrambi.
Se tutto è in ordine, si accende solo il LED centrale verde; se un fusibile è bruciato (o mancante), i LED del circuito centrale e del fusibile si accendono in rosso. Se non si utilizzano tutti i punti di connessione nella distribuzione CC,
Potrebbe essere necessario inserire dei fusibili per cancellare i LED rossi.
Testo tradotto automaticamente
Contenuto della fornitura
- Distributore lynx
- Istruzioni.
