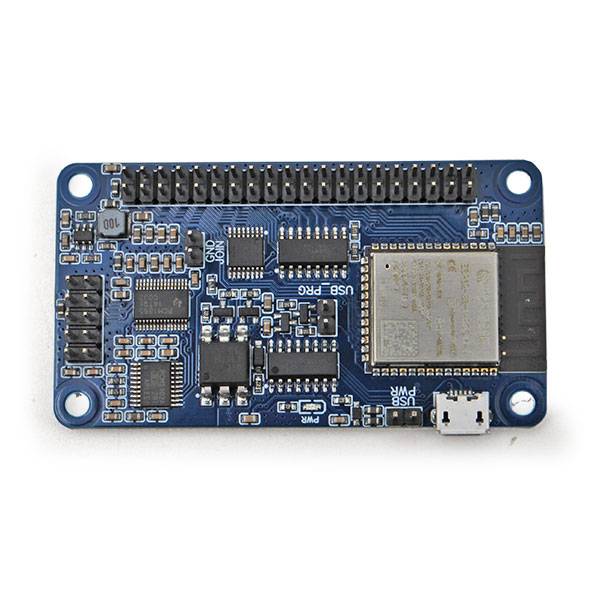

VoidX-DSPModule - Modulo ESP32 per applicazioni audio DSP
Codice produttore
Articolo n°:
20 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 122,95 € valore dell'ordine con questo fornitore
Numero
Totale
56,56 €
IVA escl.
6,14 €
Descrizione

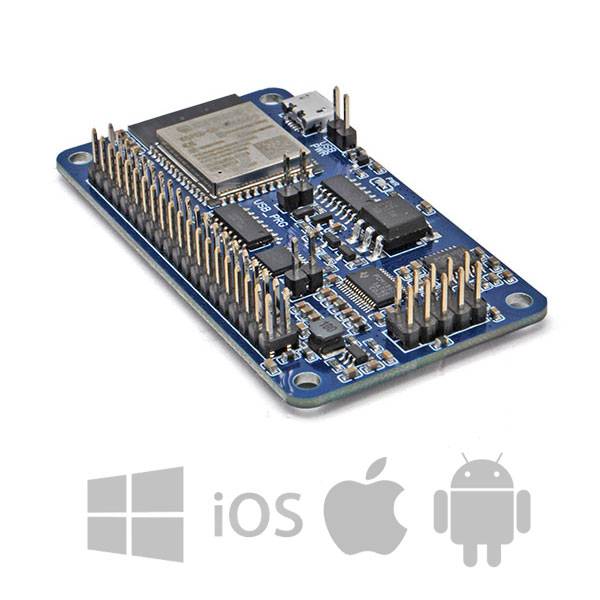

Il VoidX-DSPModule è una piattaforma hardware compatta basata sul modulo ESP32-S3-WROOM-1, progettata specificamente per applicazioni DSP audio. Questa soluzione economica consente ai produttori di integrare senza sforzo un sistema DSP completo nei propri prodotti. VoidX-DSPModule include due ingressi ad alta risoluzione (SNR 110dB) e uscite (SNR 112dB) e offre molte interfacce di I/O. Il modulo deve essere programmato con il proprio firmware personalizzato o quello scaricabile dalla pagina del produttore. Interfacce I/O Connettività: Bluetooth e Wi-Fi per il controllo tramite dispositivi mobili con VoidX-Control.
USB e Wi-Fi per il controllo tramite dispositivi PC/MAC con VoidX-Control.
MIDI IN/OUT: supporta la connessione diretta ai connettori MIDI standard, senza bisogno di circuiti esterni.
Alimentazione: Ampia gamma di alimentazione da 5V a 12V.
Possibilità di alimentazione tramite il connettore USB integrato.
Fornisce un'alimentazione esterna di 3.3V – 500mA per circuiti ausiliari.
GPIO: ampio set di GPIO (digitale, analogico, PWM, I2C, SPI, ecc.).
Interfaccia di espansione I/O: supporta centinaia di connessioni I/O tramite registri a scorrimento (ad es. LED e pulsanti).
Display: supporto per display grafici tramite I2C e SPI.
Programmazione e debug: capacità di programmazione e debug tramite USB/JTAG.
CPU: modulo CPU dual-core a 240MHz con 2MB di RAM e 8MB di Flash basato su ESP32-S3-WROOM-1(N8R2).

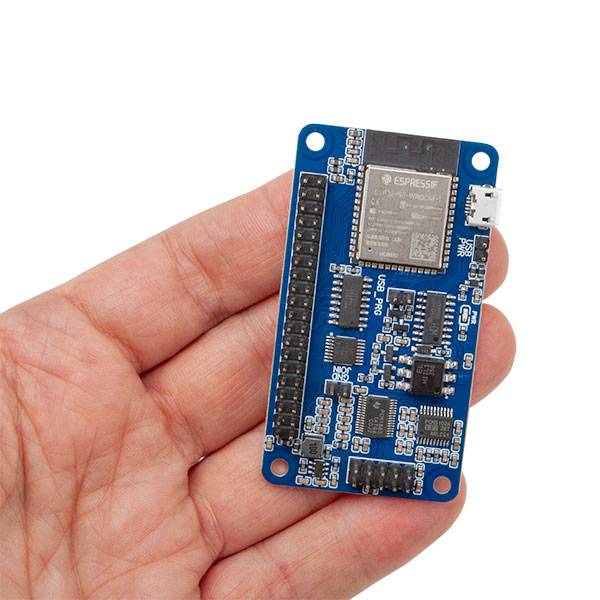

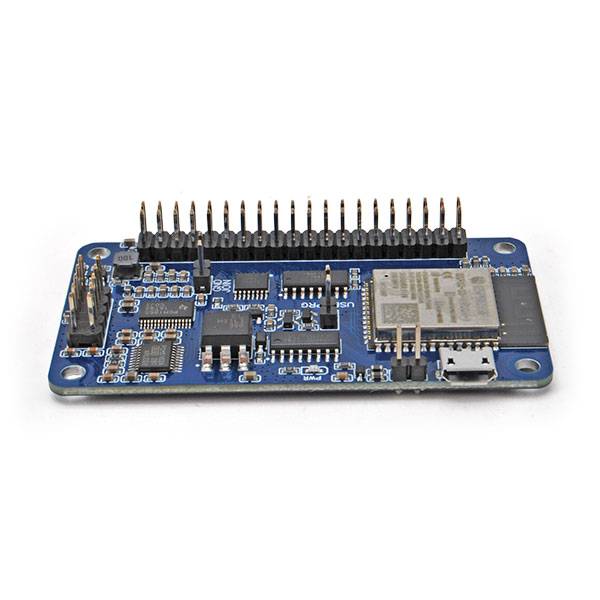

PCB Pinout VoidX-DSPModule dispone di un connettore 2×20 da 2,54 mm per l'alimentazione, i GPIO e altre interfacce, e di un connettore 2×5 da 2,54 mm per l'interfaccia audio ad alta risoluzione. Panoramica architettura Dimensioni Il VoidX-DSPModule ha dimensioni di soli 70x39mm ed è ideato per essere facilmente integrato in qualsiasi progetto. Dispone inoltre di quattro fori M3 per il montaggio, garantendo un ottimo fissaggio.
