Acquista VOLTCRAFT FG-30802T Generatore di funzioni 1 µHz - 80 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Triang da Conrad

Un generatore di funzioni digitale con display mostra forme d'onda e impostazioni come frequenza, ampiezza e fase per diversi canali.

Un oscilloscopio con due forme d'onda grafiche sul display. Mostra dati di misurazione per frequenza e ampiezza. Pannello di controllo sul lato destro.

Due canali dell'oscilloscopio mostrano le impostazioni del generatore di segnali; Canale CH1 in giallo, CH2 in blu. Entrambi impostati su 'Scansione lineare'. I grafici in basso mostrano onde sinusoidali.

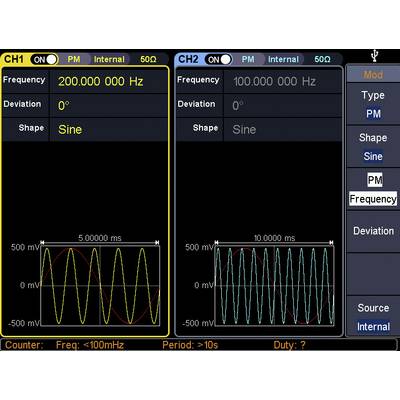

'Oscilloscopio mostra due canali CH1 e CH2, entrambi con curve sinusoidali. CH1: 200.000 kHz, CH2: 100.000 kHz. Forme d'onda gialle e blu.'

Un oscilloscopio digitale con due schermi che mostrano misurazioni di frequenza e ampiezza. Manopole di controllo e connettori in basso.

Display dell'oscilloscopio con due canali CH1 e CH2. Visualizzazione di frequenza, ampiezza e impostazioni di fase. Funzioni matematiche disponibili nel menu di selezione.

Retro di un dispositivo elettronico Voltcraft con avvertenze, connettori e fessure di ventilazione.

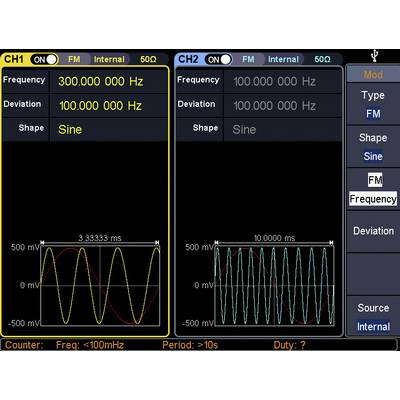

Immagine dell'oscilloscopio con due canali: CH1 mostra un'onda sinusoidale a 300.000 Hz, CH2 mostra un'onda sinusoidale a 100.000 Hz. Frequenza e forma variano.

Due canali di un oscilloscopio. A sinistra: CH1 mostra una frequenza di 1.000.000.000 kHz, ampiezza 1.000 Vpp. A destra: CH2 con gli stessi valori. Sotto sono visibili dei diagrammi.

'Un oscilloscopio mostra due segnali: CH1 con funzione a gradini, CH2 con funzione sinusoidale. Frequenza e ampiezza sono regolabili.'

Oscilloscopio e generatore in azione; mostra onde di oscillazione sullo schermo di un oscilloscopio con cavi collegati per la misurazione.

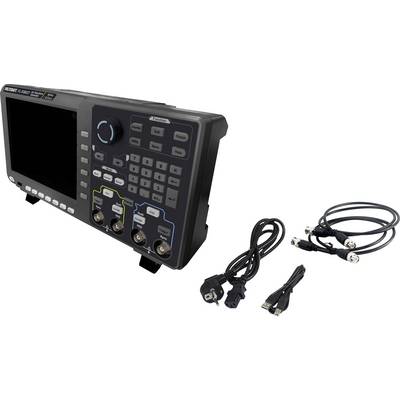

Oscilloscopio con schermo, diversi tasti e connessioni. Accanto sono posizionati tre cavi, tra cui un cavo di alimentazione e cavi di collegamento.

'Schermo dell'oscilloscopio a due canali. CH1 e CH2 mostrano onde sinusoidali. Frequenza: 1 kHz, Ampiezza: 1 Vpp, Offset: 0 mV.'

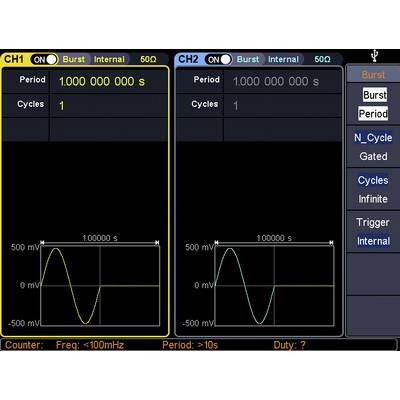

Due canali dell'oscilloscopio mostrano segnali periodici con impostazioni di burst differenti. A sinistra CH1 con bordo giallo, a destra CH2 con bordo blu.

'Schermo dell'oscilloscopio a due canali. A sinistra: CH1 mostra frequenza 1 kHz, ampiezza 1 Vpp. A destra: CH2 anche 1 kHz, 1 Vpp. I grafici mostrano onde sinusoidali.'

'Schermo dell'oscilloscopio: Due canali mostrano forme d'onda. CH1 giallo, CH2 blu. Frequenza e ampiezza identiche. Larghezza e tempi divergenti.'

1/16

Servizi e promozioni supplementari

Consegna entro Ven. 18 Set.

16 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (930,33 € / Pezzo)

930,33 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

FG-30802T 80 MHz Generatore di segnale arbitrario a doppio canale con funzionamento touch screen

80 MHz
Due canali
Risoluzione a 14 bit
1,25 GS/s velocità di campionamento, 1 μHz Risoluzione di frequenza
Segnale arbitrario fino a 1 m
20 x 32 cm (8") Schermo LCD touch screen 800 x 600
Tecnologia DDS all'avanguardia, 250 MHz di punta emissione di frequenza
Uscita del segnale: base 6 forme di segnale: sinusoidale, rettangolare, impulso, rampa, rumore e armoniche, 152 funzioni arbitrarie integrato gruppi della forma d'onda
Numerose opzioni di modulazione: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep e burst
Contatore di frequenza estremamente precisa integrato per 100 fino a 200 MHz
Supporta SCPI

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 1 µHz - 80 MHz

Segnale in uscita: Arbitrario
Rumore
Puls
Quadra
Sinuosidale
Triangolare

Intervallo di frequenza sinusoidale: 1 μHz - 80 MHz

Intervallo di frequenza dell'onda quadra: 1 μHz - 30 MHz

Display: LCD

Triangolo intervallo di frequenza: 1 μHz - 5 MHz

Intervallo di frequenza ARB: 1 μHz - 50 MHz

: di fabbrica senza certificato

Dim.: (L x A) 340 mm x 177 mm

Peso: 2.5 kg

Numero canali: 2 canali

Frequenza (Max.): 80 MHz

Frequenza min.: 1 µHz

Caratteristiche: modulazione

Categoria di misura: CAT II

Larghezza: 340 mm

Altezza: 177 mm

Interfacce: Host USB
Dispositivo USB
LAN

Alimentatori VDE: Alimentazione a rete
230 V/AC

Tipo: FG-30802T

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2139575 VOLTCRAFT FG-30802T Generatore di funzioni 1 µHz - 80 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Triang

Informazioni

Informazioni 2139575 VOLTCRAFT FG-30802T Generatore di funzioni 1 µHz - 80 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Triang

Dichiarazione di conformità

Dichiarazione di conformità 2139575 VOLTCRAFT FG-30802T Generatore di funzioni 1 µHz - 80 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Triang

Condizioni di garanzia

Condizioni di garanzia 2139575 VOLTCRAFT FG-30802T Generatore di funzioni 1 µHz - 80 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Triang

Descrizione

Generatore di funzioni arbitrarie due canali FG-3000 0T con touch screen.

Questo generatore di funzioni arbitrarie produce grazie alla sua generazione del segnale digitale (DDS) stabile, precisa e segnali d'uscita pulita con una larghezza di banda di 80 MHz, una frequenza di campionamento in tempo reale di 1,25 GS/s (max.) e una risoluzione di frequenza da 1 μHz.

Il generatore è in grado di gestire 6 gruppi di segnale di base (sinusoidale, quadra, rampa, rumore e armoniche) e 152 segnali arbitrari incorporati (1 μHz - 50 MHz) con una risoluzione verticale di 14 bit. Inoltre, offre numerose opzioni di modulazione, tra cui AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep e burst.

Tutti i parametri di segnale e impostazioni su un 8" pollici TFT-LCD-display touchscreen con 800 x 600 dispone di un'interfaccia facile da usare.

Versione

Base 6 forme di segnale: sinusoidale, rettangolare, impulso, rampa, rumore e armoniche, 152 funzioni arbitrarie integrato gruppi della forma d'onda
Numerose opzioni di modulazione: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
Intervallo di frequenza: 100 – 200 MHz
Risoluzione della frequenza: 7 cifre
Lunghezza segnale: 2 pts fino a 1 Mpts
Interfaccia di comunicazione: host USB, USB, LAN
Ingresso: contatori, modulazione esterna, trigger esterno, di riferimento esterno
