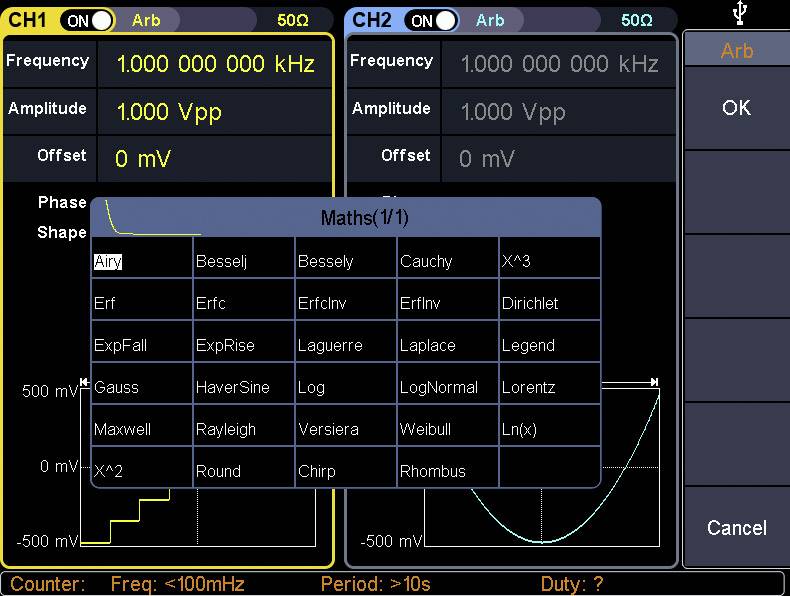

Interfaccia dispositivo di misurazione con due canali. Frequenza e ampiezza per entrambi i canali. Funzioni matematiche come 'Airy', 'Erf', 'Gauss'.

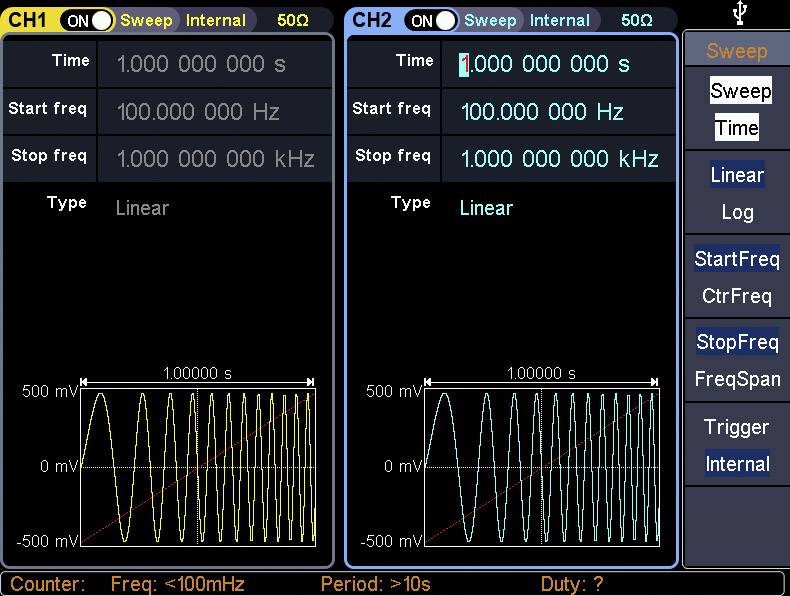

Due canali dell'oscilloscopio mostrano forme d'onda. CH1: onda sinusoidale gialla, impostata a 1 Hz. CH2: onda blu, impostata a 100 kHz. Modulazione lineare.

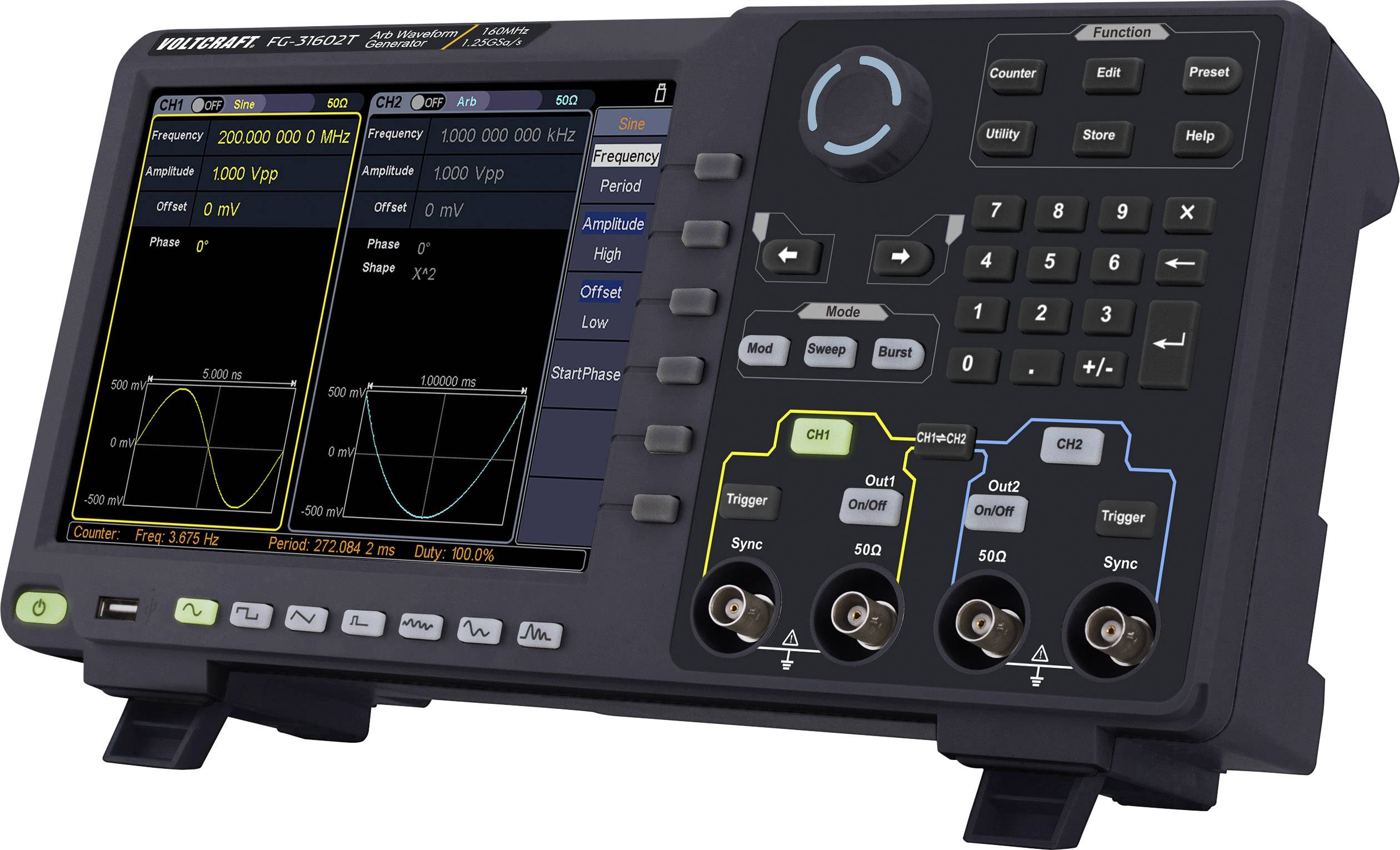

Dispositivo di misurazione elettronico con due schermi di visualizzazione che mostrano diversi segnali elettrici e forme d'onda. Tastiera sul lato destro.

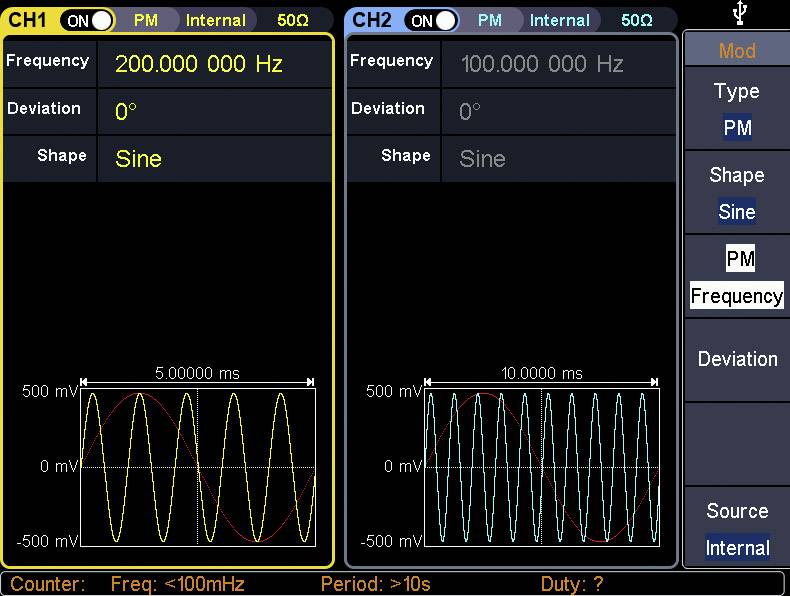

Due canali dell'oscilloscopio mostrano frequenze di 200 MHz e 100 MHz con onde sinusoidali. Entrambi i canali hanno uno scostamento di 0° e visualizzano forme d'onda.

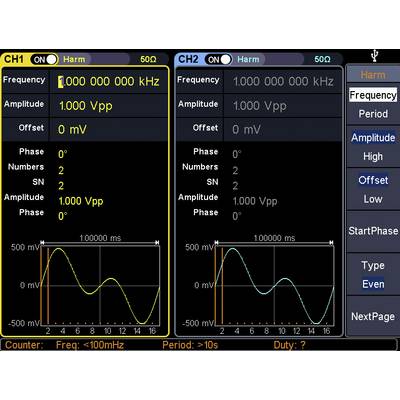

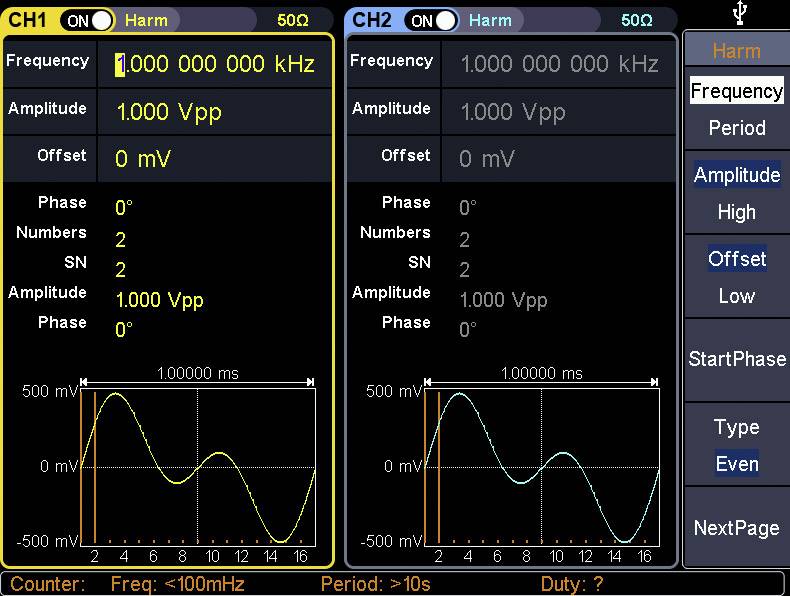

'Generatore di forme d'onda a doppio canale. Canale CH1: onda sinusoidale gialla a 1 MHz, ampiezza 1 Vpp. Canale CH2: onda sinusoidale blu a 1 MHz, ampiezza 1 Vpp. Controllo di frequenza e ampiezza a destra.'

Oscilloscopio a due canali. CH1: Frequenza 1 GHz, Ampiezza 1 Vpp, Offset 0 mV. CH2: Stesse impostazioni. I diagrammi mostrano i segnali con offset 0 mV.

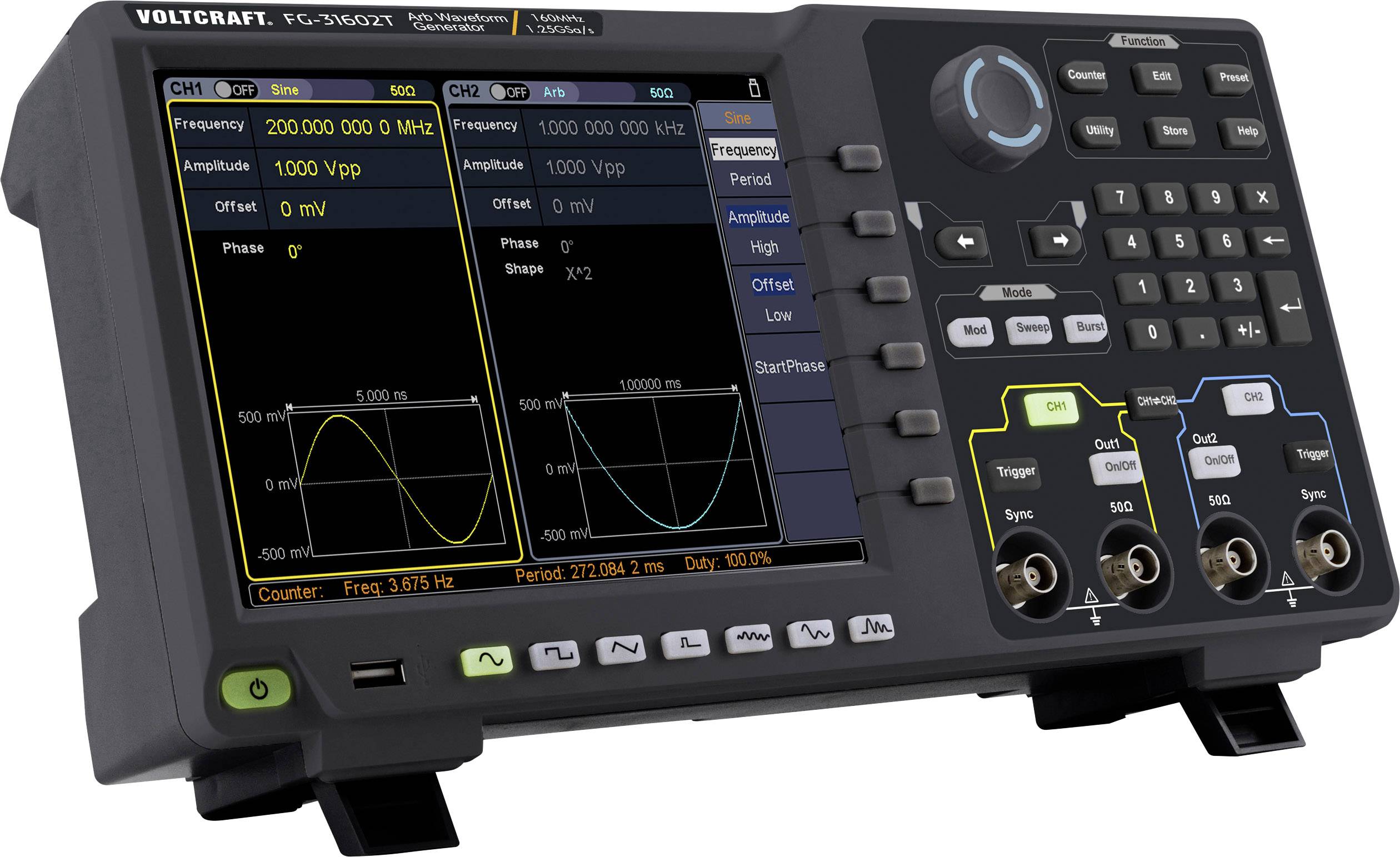

Un oscilloscopio digitale con display mostra due forme d'onda e diverse opzioni di impostazione per la misurazione di frequenza e ampiezza.

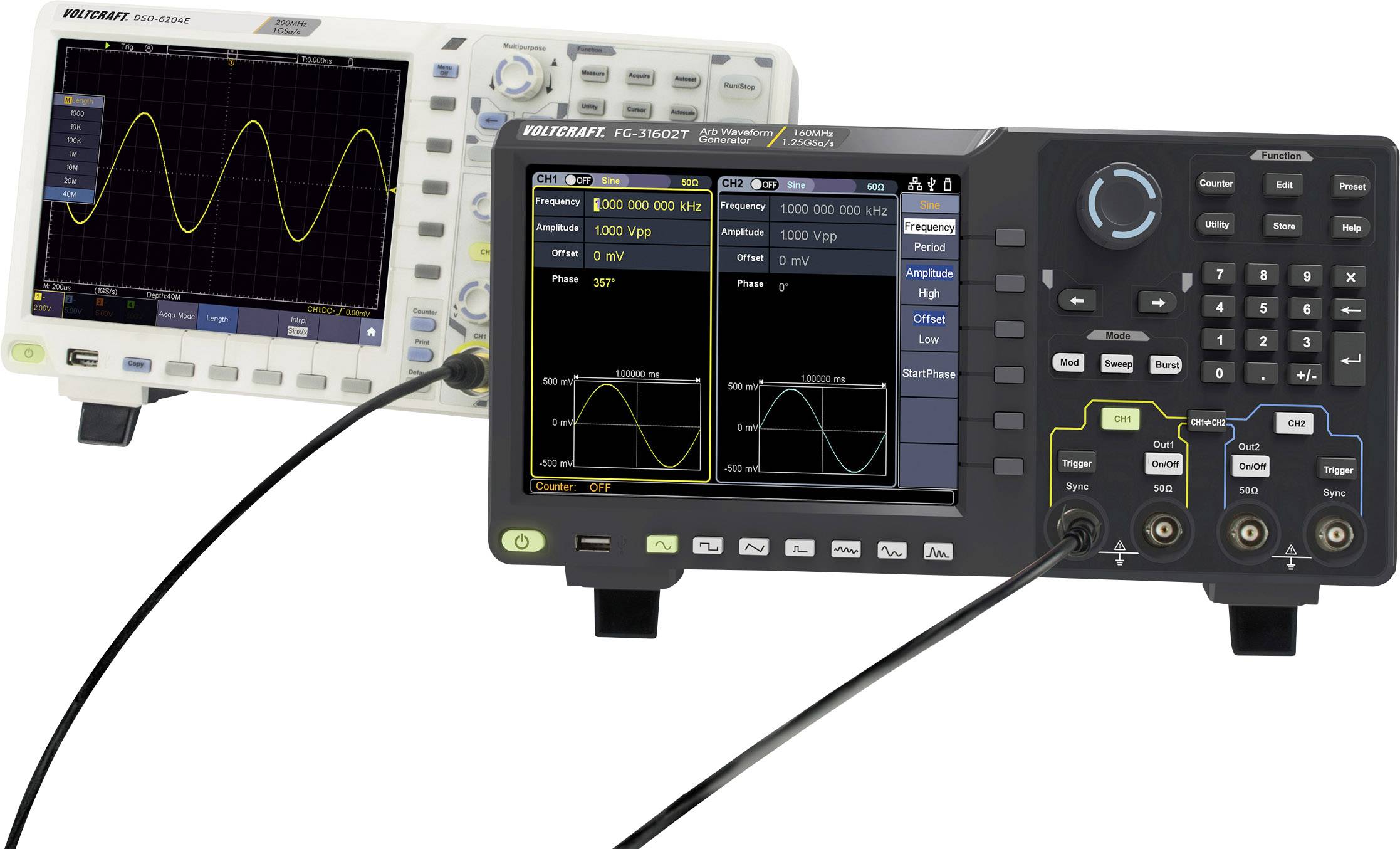

Due oscilloscopi mostrano forme d'onda diverse sui loro schermi. A sinistra un'onda sinusoidale, a destra segnali più complessi.

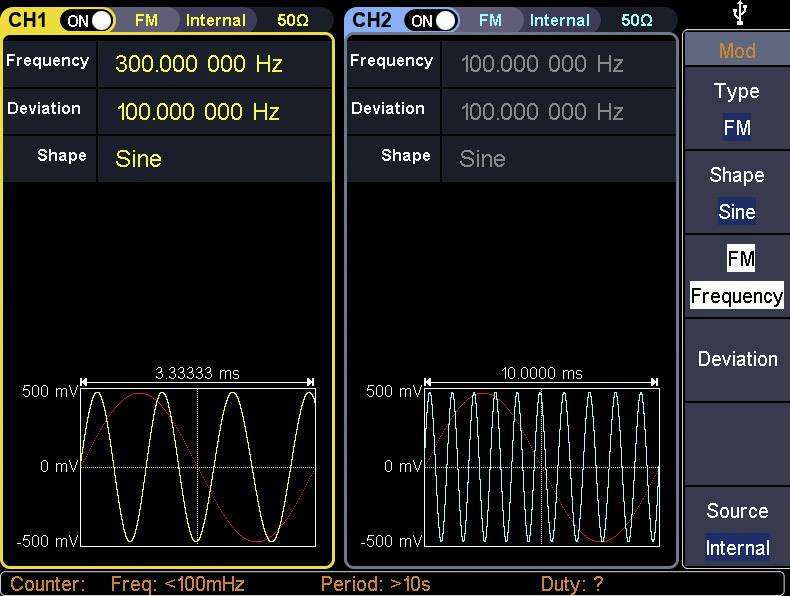

'Due indicatori di misura del generatore di segnali. Il canale 1 mostra un'onda sinusoidale a 300 kHz, il canale 2 un'onda sinusoidale a 100 kHz. Deviazione e forma sono identiche. Entrambe le onde hanno un'ampiezza di ±500 mV.'

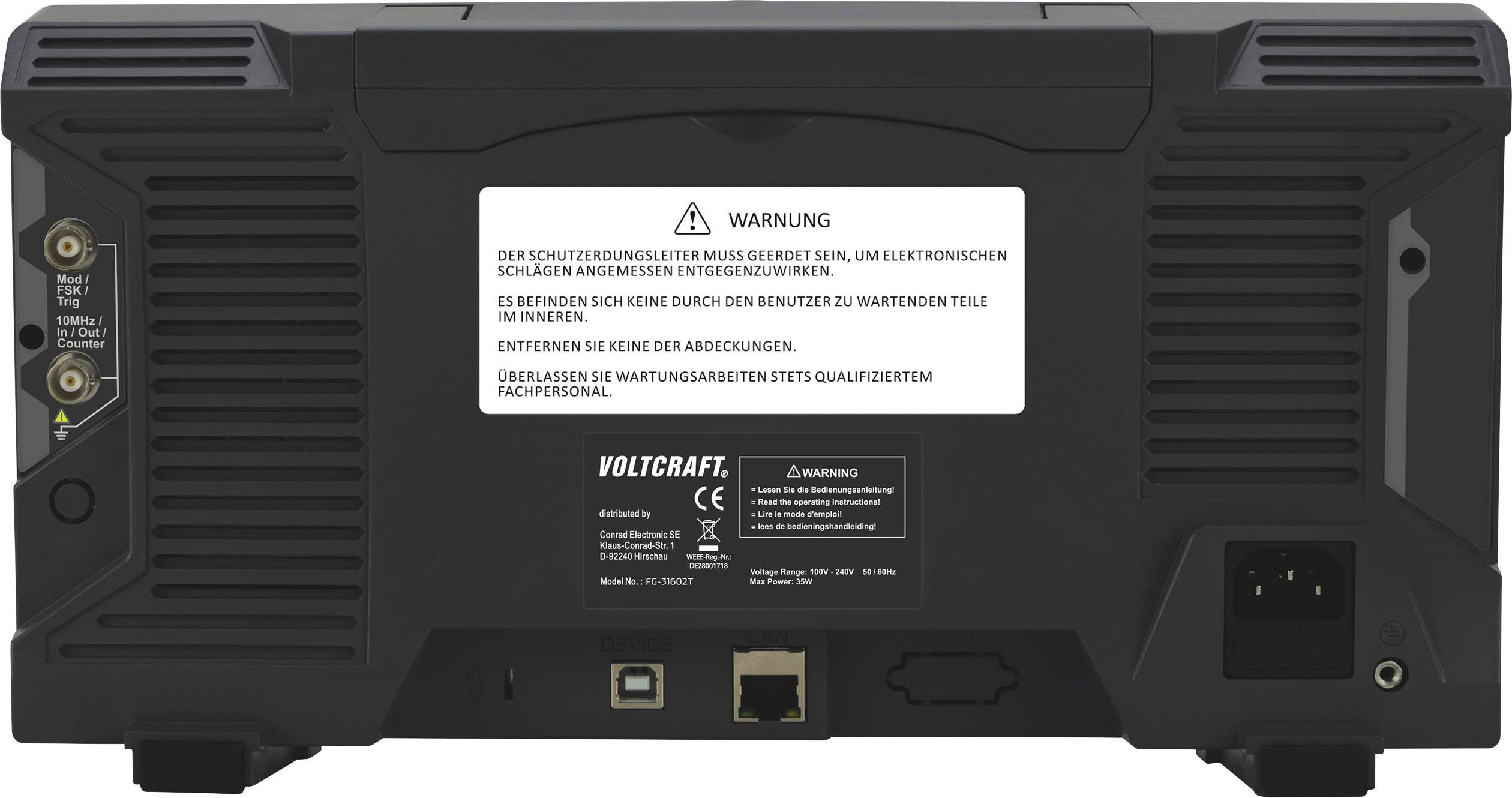

Retro di un dispositivo elettronico con avvertenze e connessioni, inclusi connettori di alimentazione e di rete.

'Schermo dell'oscilloscopio mostra due canali: CH1 con forma d'onda "StairUp", CH2 con forma quadrata. Frequenza: 1 kHz, Ampiezza: 1 Vpp.'

Due canali dell'oscilloscopio mostrano segnali rettangolari. CH1: Frequenza 1 kHz, Ampiezza 1 Vpp. CH2: Stesso segnale di CH1.

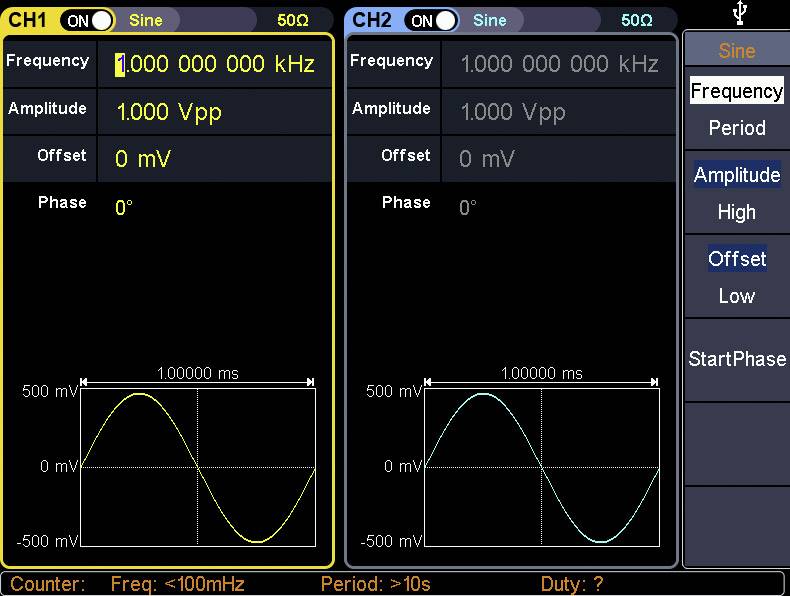

Due canali dell'oscilloscopio, CH1 e CH2, mostrano onde sinusoidali con frequenze di 1 kHz e 1 Vpp. I diagrammi qui sotto mostrano le forme d'onda.

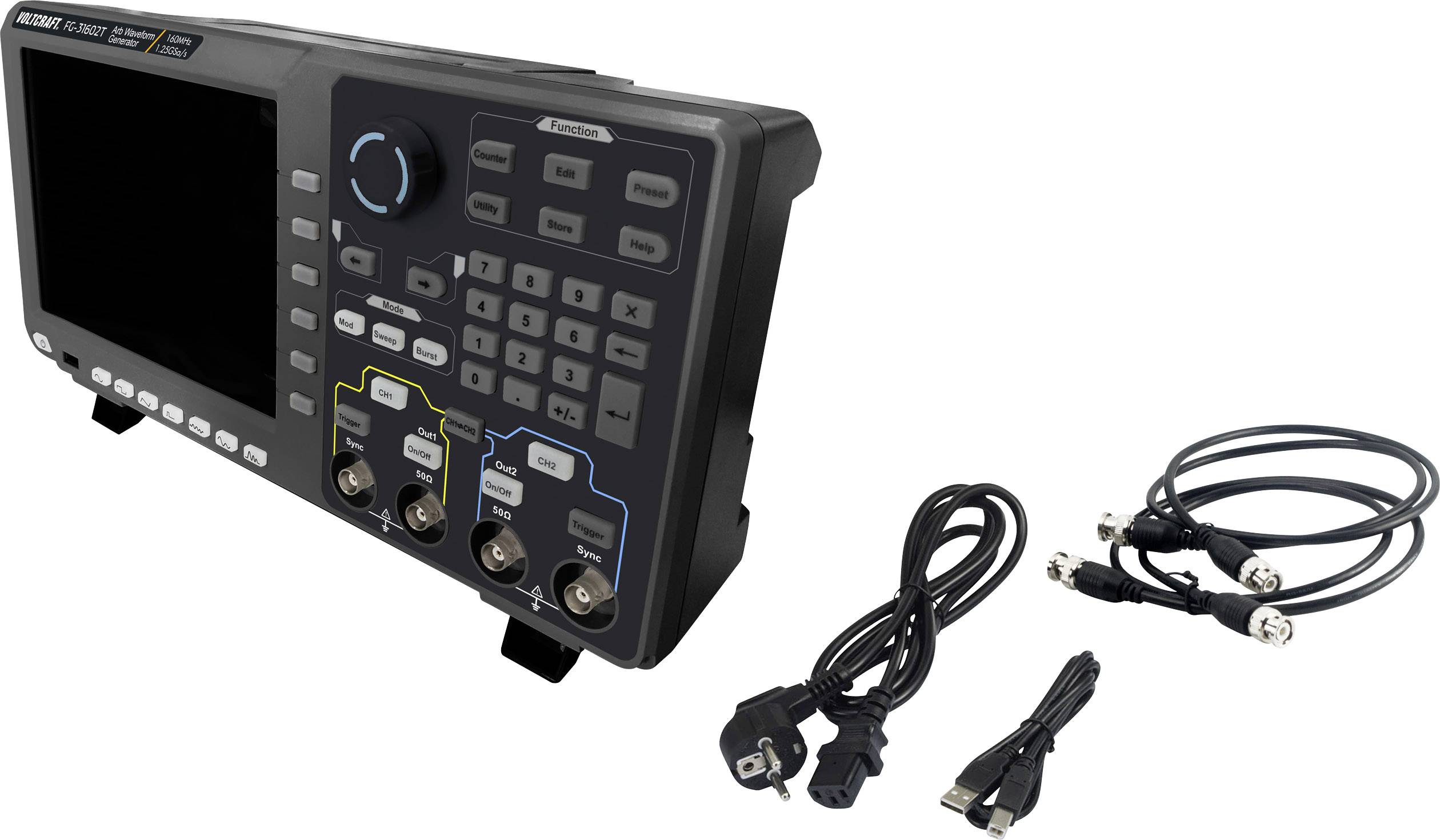

Un oscilloscopio digitale con diversi comandi e connessioni. Accanto sono posizionati vari cavi per l'alimentazione e il trasferimento dati.

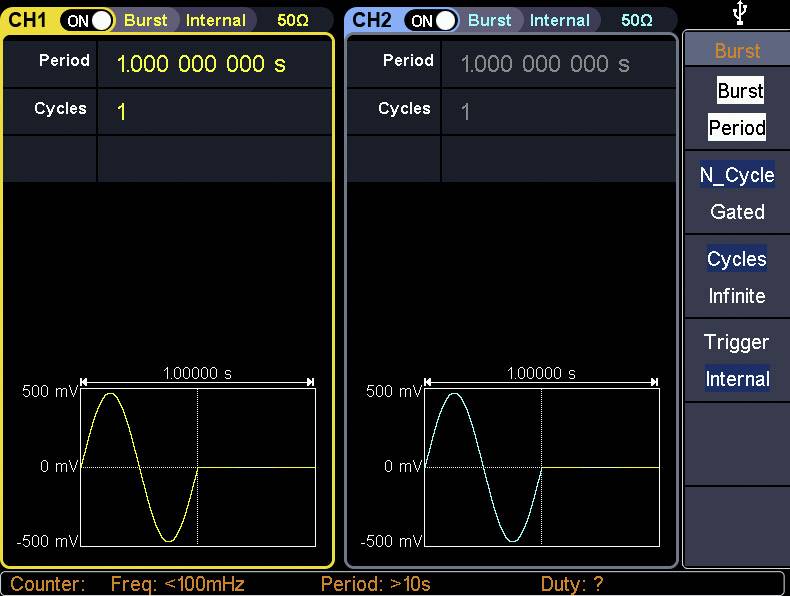

'Schermo dell'oscilloscopio con due canali. CH1 mostra un'onda sinusoidale gialla, CH2 una blu. Il periodo per entrambi è di 1 secondo.'

1/16

Servizi e promozioni supplementari

Consegna entro Ven. 18 Set.

11 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (979,51 € / Pezzo)

979,51 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

FG-31602T 160 MHz Generatore di segnale arbitrario a doppio canale con funzionamento touch screen

160 MHz
Due canali
Risoluzione a 14 bit
1,25 GS/s velocità di campionamento, 1 μHz Risoluzione di frequenza
Segnale arbitrario fino a 1 m
20 x 32 cm (8") LCD Touchscreen 800 x 600
Tecnologia DDS all'avanguardia, 250 MHz di punta emissione di frequenza
Uscita del segnale: base 6 forme di segnale: sinusoidale, rettangolare, impulso, rampa, rumore e armoniche, 152 funzioni arbitrarie integrato gruppi della forma d'onda
Numerose opzioni di modulazione: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep e burst
Contatore di frequenza estremamente precisa integrato per 100 fino a 200 MHz
Supporta SCPI

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 1 µHz - 160 MHz

Segnale in uscita: Arbitrario
Rumore
Puls
Quadra
Sinuosidale
Triangolare

Intervallo di frequenza sinusoidale: 1 μHz - 160 MHz

Intervallo di frequenza dell'onda quadra: 1 μHz - 50 MHz

Display: LCD

Triangolo intervallo di frequenza: 1 μHz - 5 MHz

Intervallo di frequenza ARB: 1 μHz - 50 MHz

: di fabbrica senza certificato

Dim.: (L x A) 340 mm x 177 mm

Peso: 2.5 kg

Numero canali: 2 canali

Frequenza (Max.): 160 MHz

Frequenza min.: 1 µHz

Caratteristiche: modulazione

Categoria di misura: CAT II

Larghezza: 340 mm

Altezza: 177 mm

Interfacce: Host USB
Dispositivo USB
LAN

Alimentatori VDE: Alimentazione a rete
230 V/AC

Tipo: FG-31602T

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2139576 VOLTCRAFT FG-31602T Generatore di funzioni 1 µHz - 160 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Trian

Informazioni

Informazioni 2139576 VOLTCRAFT FG-31602T Generatore di funzioni 1 µHz - 160 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Trian

Dichiarazione di conformità

Dichiarazione di conformità 2139576 VOLTCRAFT FG-31602T Generatore di funzioni 1 µHz - 160 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Trian

Condizioni di garanzia

Condizioni di garanzia 2139576 VOLTCRAFT FG-31602T Generatore di funzioni 1 µHz - 160 MHz 2 canali Arbitrario, Rumore, Puls, Quadra, Sinuosidale, Trian

Descrizione

Generatore di funzioni arbitrarie due canali FG-3000 0T con touch screen.

Questo generatore di funzioni arbitrarie produce grazie alla sua generazione del segnale digitale (DDS) stabile, precisa e segnali d'uscita pulita con una larghezza di banda di 80 MHz, una frequenza di campionamento in tempo reale di 1,25 GS/s (max.) e una risoluzione di frequenza da 1 μHz.

Il generatore è in grado di gestire 6 gruppi di segnale di base (sinusoidale, quadra, rampa, rumore e armoniche) e 152 segnali arbitrari incorporati (1 μHz - 50 MHz) con una risoluzione verticale di 14 bit. Inoltre, offre numerose opzioni di modulazione, tra cui AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep e burst.

Tutti i parametri di segnale e impostazioni su un 8" pollici TFT-LCD-display touchscreen con 800 x 600 dispone di un'interfaccia facile da usare.

Versione

Base 6 forme di segnale: sinusoidale, rettangolare, impulso, rampa, rumore e armoniche, 152 funzioni arbitrarie integrato gruppi della forma d'onda
Numerose opzioni di modulazione: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
Intervallo di frequenza: 100 – 200 MHz
Risoluzione della frequenza: 7 cifre
Lunghezza segnale: 2 pts fino a 1 Mpts
Interfaccia di comunicazione: host USB, USB, LAN
Ingresso: contatori, modulazione esterna, trigger esterno, di riferimento esterno
