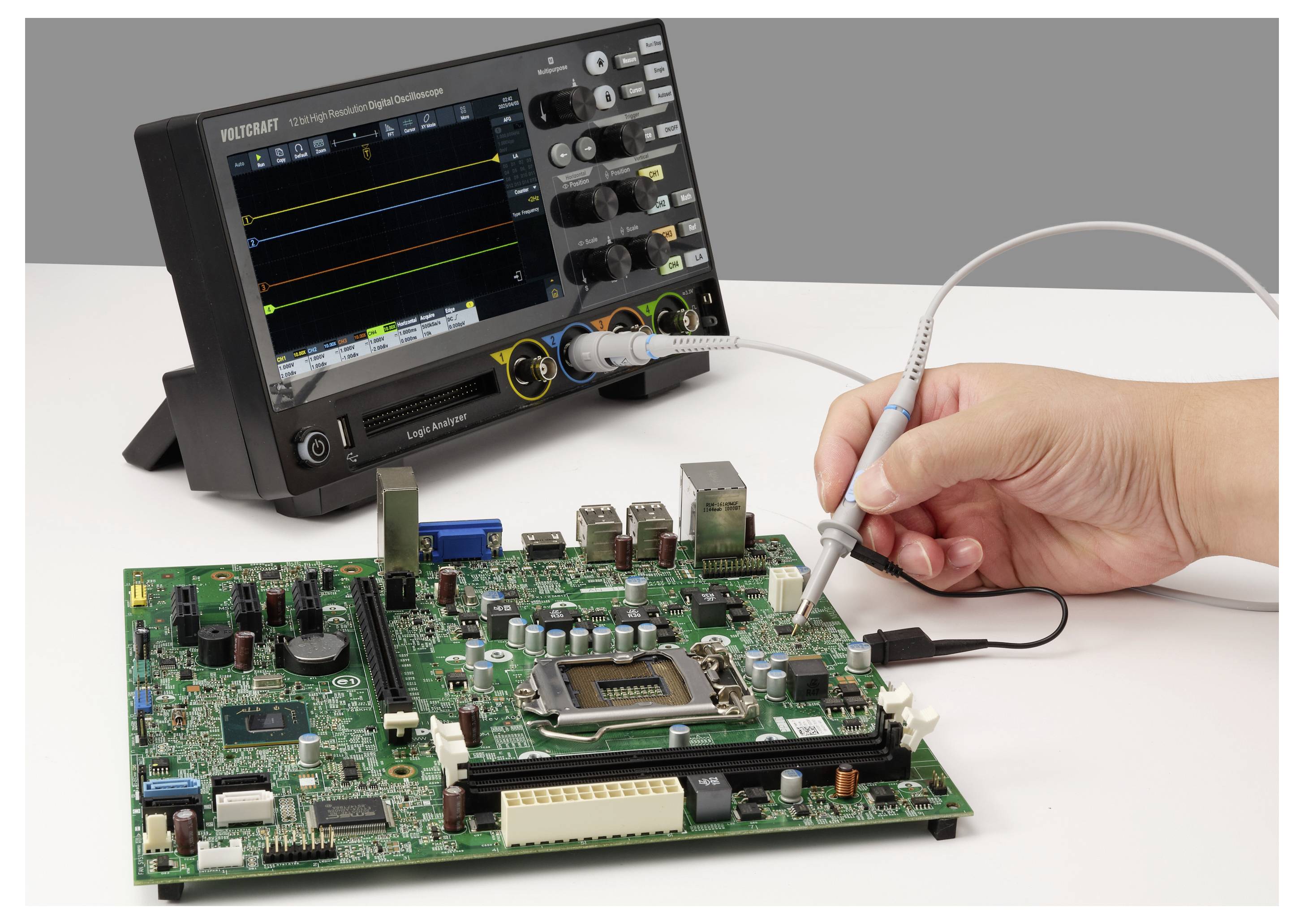

Mano che tiene una sonda di oscilloscopio su una scheda di circuito mentre un oscilloscopio digitale monitora i segnali sullo sfondo.

1/4

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Ven. 13 Nov.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Sonda VOLTCRAFT PP-420 200 MHz 10:1 10 MΩ 14.5 - 17.5 PF 600 V 1.3 m.

Attenuazione 1:10
Resistenza d'ingresso: 1 MΩ:10 MΩ
Capacità d'ingresso: 1X 85 PF - 115 PF, 10X: 14,5 PF - 17,5 PF
Larghezza di banda del sistema: 1X: 6 MHz, 10X: 200 MHz
Intervallo di compensazione: 10X: 5 PF - 30 PF
Tensione d'ingresso di esercizio massima: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
SICUREZZA: IEC-61010 CAT II 1X: 150 V CA, 10X: 300 V CA

Dati tecnici

Tipo prodotto: Sonda

Ampiezza di banda: 200 MHz

Rapporto di divisione: 1:1
10:1

Tensione nom.: 600 V

Capacità d'ingresso: 17.5 pF

: di fabbrica senza certificato

Peso: 55 g

Lunghezza cavo: 1.3 m

Categoria di misura: CAT II 600 V

Particolarità della spina: isolata
diritta

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 3804134 VOLTCRAFT PP-420 Sonda isolata, diritta 200 MHz 1:1, 10:1 600 V

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3804134 VOLTCRAFT PP-420 Sonda isolata, diritta 200 MHz 1:1, 10:1 600 V

Condizioni di garanzia

Condizioni di garanzia 3804134 VOLTCRAFT PP-420 Sonda isolata, diritta 200 MHz 1:1, 10:1 600 V

Descrizione

La sonda VOLTCRAFT PP-420, calibrata secondo gli standard di fabbrica (senza certificato), è progettata per attività di analisi del segnale dettagliate nel settore B2B. Fornisce agli oscilloscopi compatibili una larghezza di banda fino a 200 MHz con funzionamento 10X.

Attenuazione regolabile
Con il rapporto di divisione commutabile di 1:1 e 10:1, il modello leggero da 55 g si adatta in modo flessibile ai requisiti di misurazione. In modalità 10X, la massima tensione di ingresso di esercizio è di 600 V pk, consentendo un'ampia copertura dei livelli di segnale.

Struttura sicura
La sonda è dotata di un cavo lungo 1,3 metri e di una spina dritta e isolata. La classificazione secondo la categoria di misura CAT II (600 V per 10X) offre il livello necessario di sicurezza elettrica per l'uso commerciale.

Contatto semplice

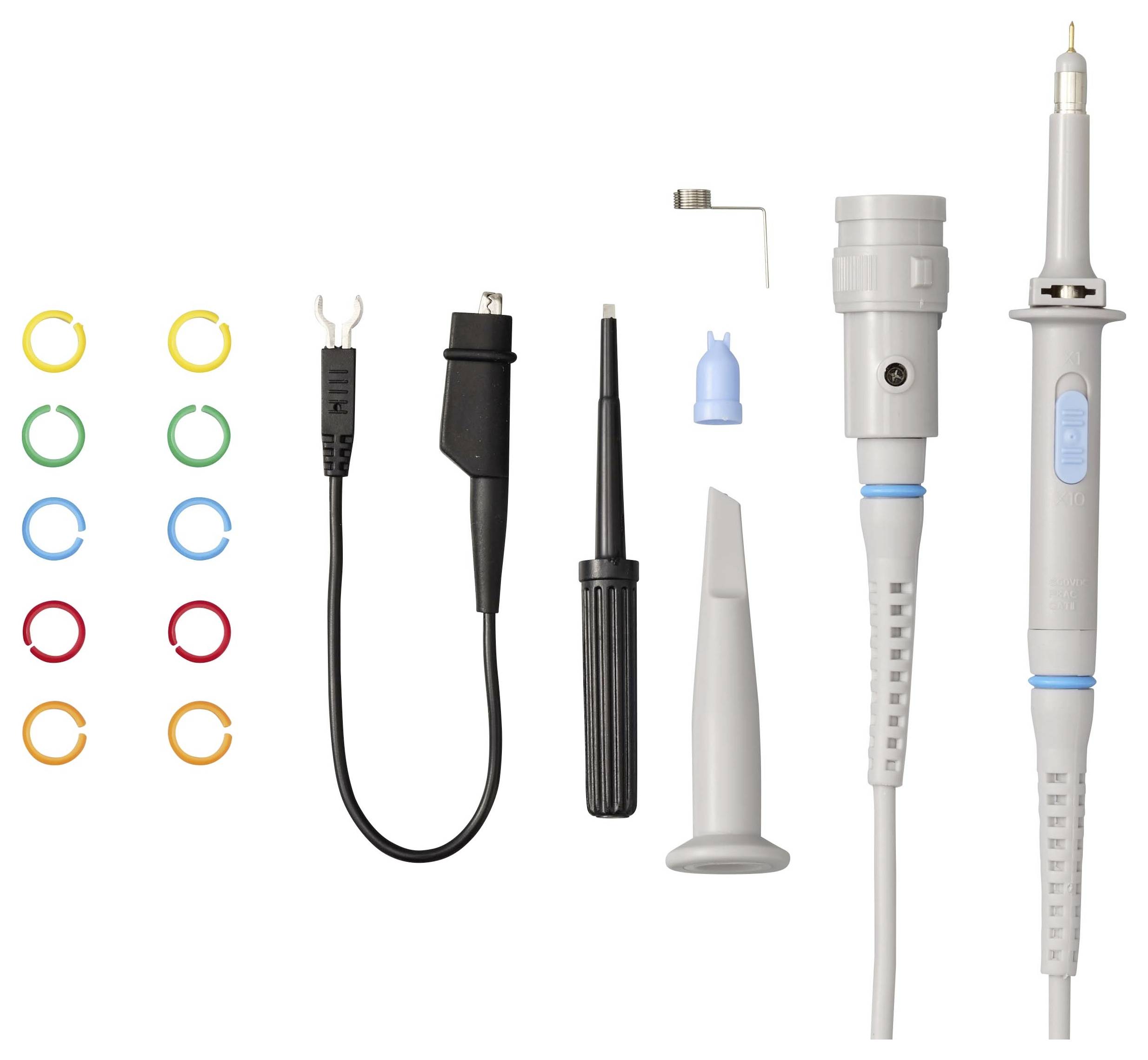

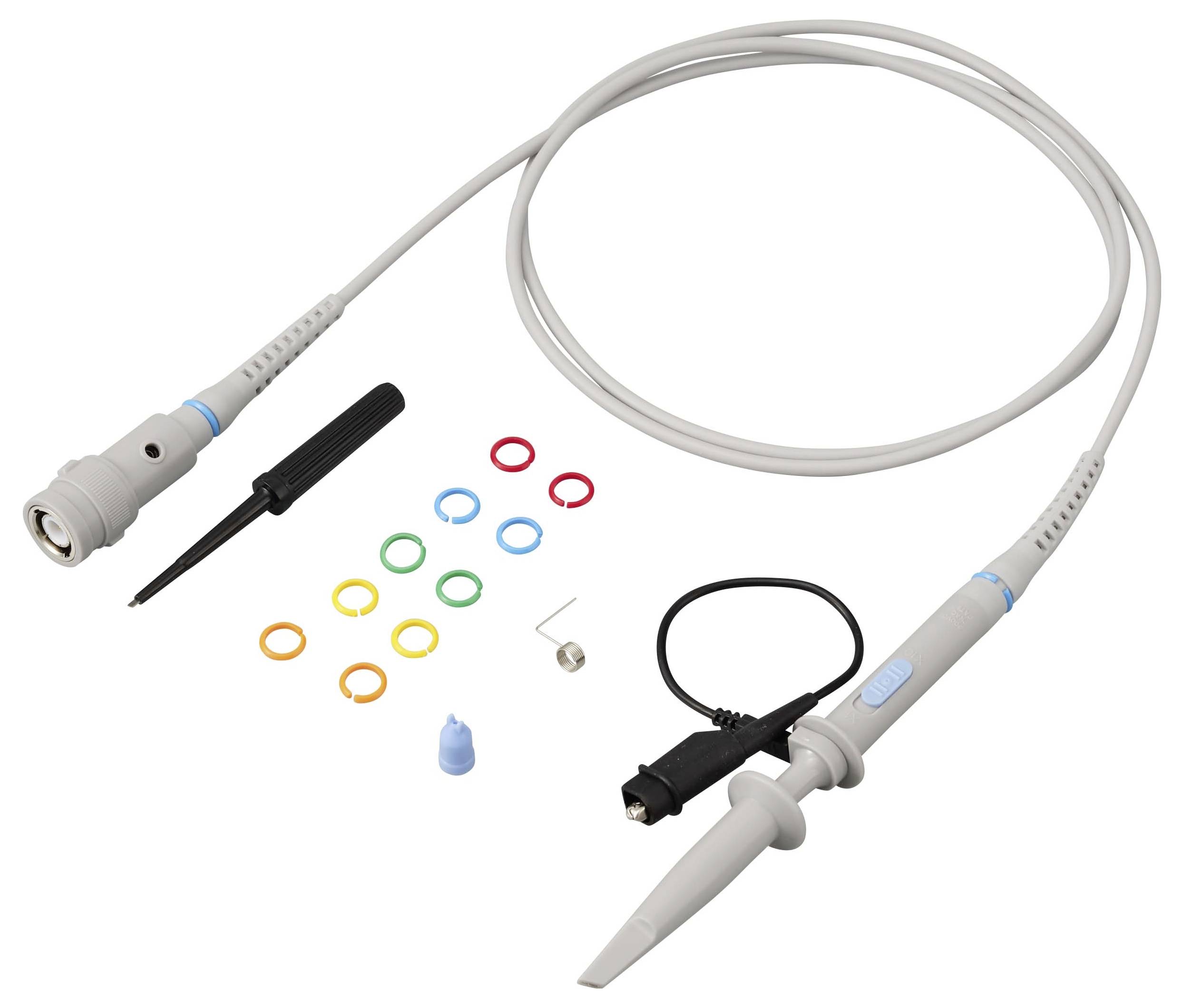

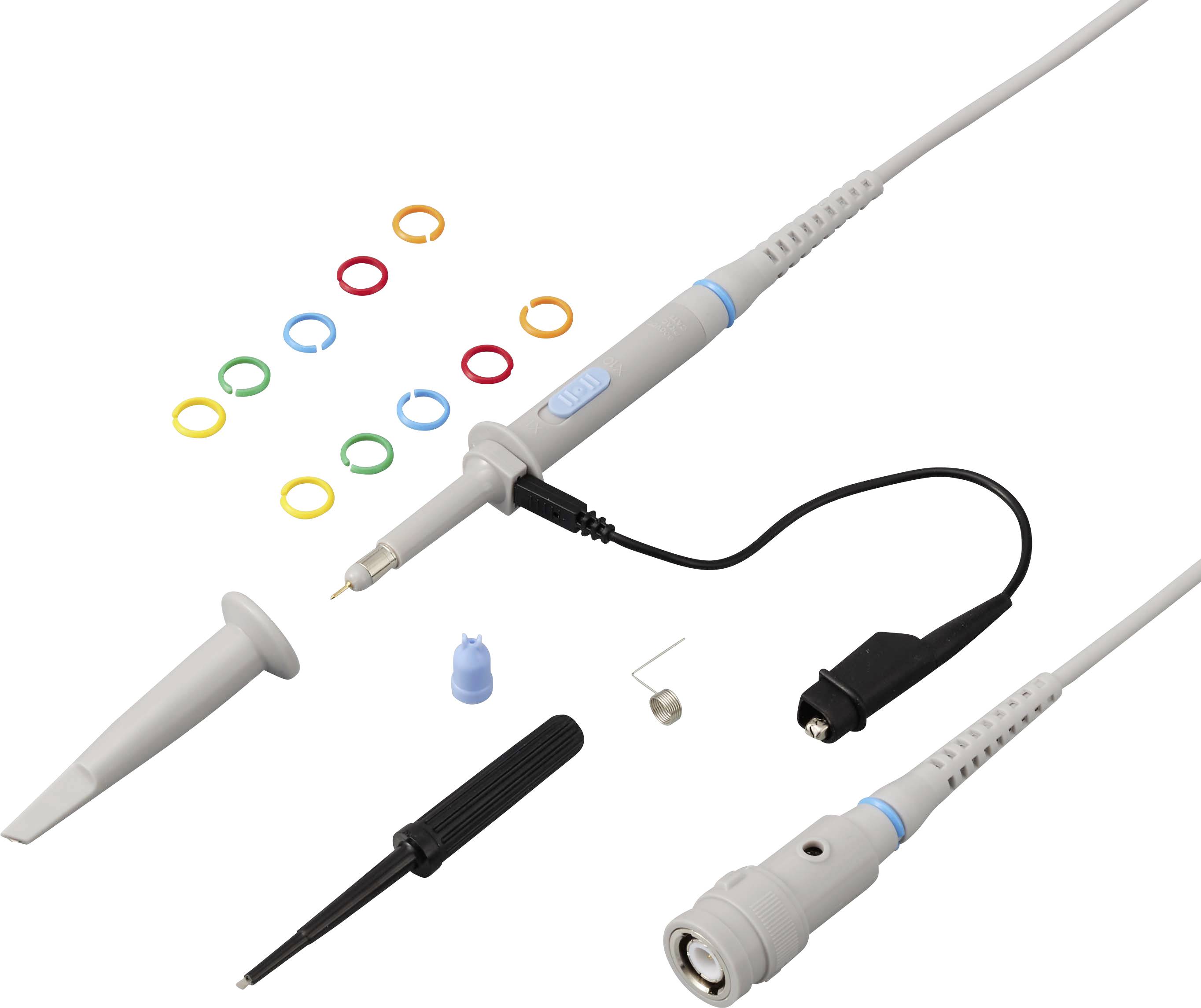

Tramite l'intervallo di compensazione da 5 a 30 PF, il sensore di misurazione viene adattato all'oscilloscopio. Il set in dotazione con punta a gancio, punta IC, dieci anelli di marcatura, utensile di regolazione e cavo di messa a terra supporta il lavoro strutturato su circuiti di prova.
