Name: WAGO 257-747 Morsetto a molla 2.50 mm² Numero Poli (num) 1 Verde chiaro 500 pz.
Brand: WAGO
SKU: 652114
Availability: BackOrder

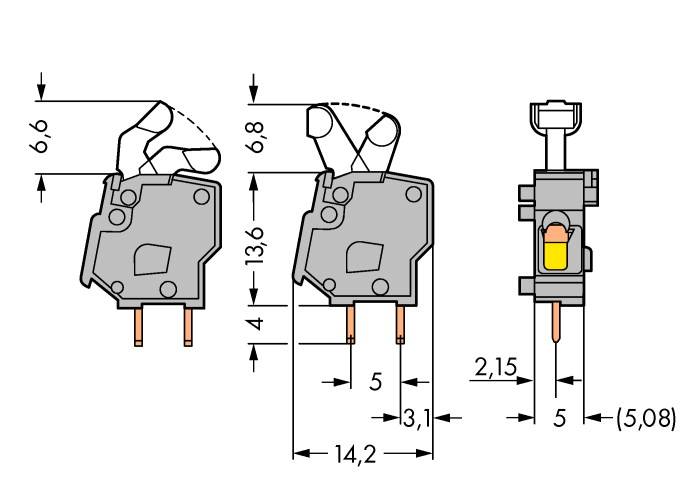

Disegno tecnico di un interruttore elettrico con quote in millimetri. Sono rappresentate le viste laterale e frontale.

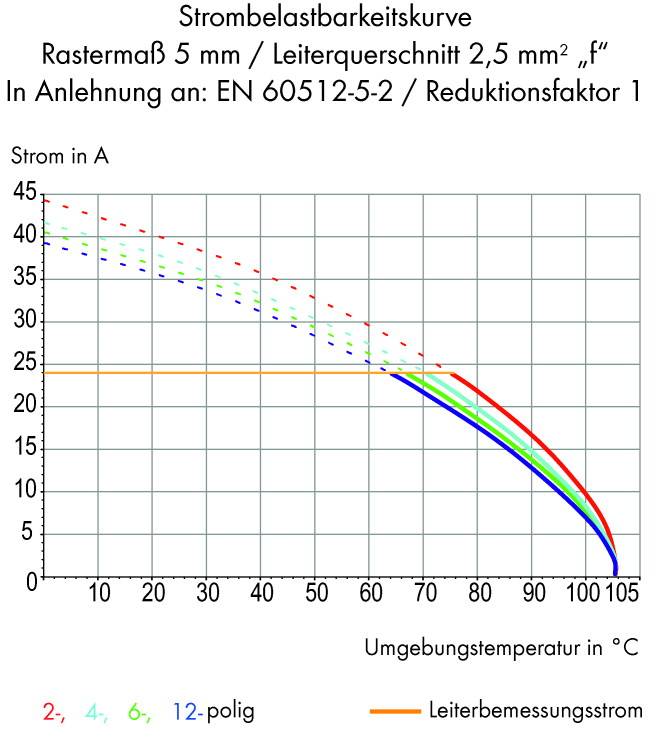

'Curva di caricabilità della corrente: Diagramma che mostra la corrente in A in funzione della temperatura ambiente in °C per conduttori 2, 4, 6 e 12 poli; con sezione 2,5 mm².'

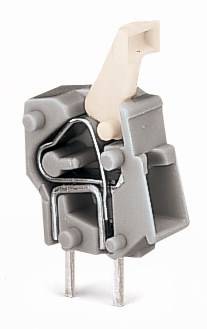

Un interruttore a levetta grigio con due spinotti metallici e un'aletta di colore beige, utilizzato nei circuiti elettronici per il controllo.

1/3

Tipo prodotto

Morsetto a molla

Passo

5 mm

5.08 mm

Poli per fila

Numero Poli

Collegamento

Morsetti a molla

Da CS

Scheda tecnica (PDF)

Consegna entro Mar 10 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 500 pz.)

Set(s)

Totale (192,61 € / Pezzo)

192,61 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Blocco di morsetti a molla

Contenuto 500 pz.

Dati tecnici

Tipo: 257-747

Tipo prodotto: Morsetto a molla

Caratteristiche: con CAGE CLAMP®

Passo: 5 mm
5.08 mm

Numero di righe: 1

Poli per fila: 1

Numero Poli: 1

Serie: 257

Lunghezza di spellatura (min.): 12 mm

Lunghezza di spellatura (max.): 6 mm

Collegamento: Morsetti a molla
Da CS

Corrente nominale: 24 A

Sezione flessibile (min.): 0.08 mm²

Corrente nominale: 24 A

Sezione rigida (min.): 0.08 mm²

Sezione flessibile (max.): 2.50 mm²

Sezione rigida (max.): 2.50 mm²

AWG min.: 28

Direzione di innesto: Orizzontale al PCB

AWG max.: 12

Materiale di contatto: Rame elettrolitico stagnato

Materiale alloggiamento: Poliammide 6.6

Colore: Verde chiaro

Protezione cavi: Sì

Direzione operativa: Orizzontale al PCB

Peso: 1.124 g

Codice articolo produttore: 257-747

Imballaggio industriale: Sì

Contenuto: 500 pz.

Tensione nom.: 630 V

Larghezza: 24.40 mm

Altezza: 14.20 mm

Lunghezza: 7.80 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Poli per fila

Numero Poli

Direzione di innesto

Passo

WAGO 2080-504 Morsetto a molla 1 mm² Numero Poli (num) 4 Grigio 100 pz.

Articolo n°:657419

Consegna entro Mer 4 Nov

Conrad Electronic

24 A

Perpendicolare al PCB

2.50 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

241,80 €^*

WAGO 2080-506 Morsetto a molla 1 mm² Numero Poli (num) 6 Grigio 100 pz.

Articolo n°:657420

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

359,84 €^*

WAGO 2081-1122 Morsetto a molla 1 mm² Numero Poli (num) 2 Grigio 360 pz.

Articolo n°:656474

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

635,25 €^*

WAGO 2081-1123 Morsetto a molla 1 mm² Numero Poli (num) 3 Grigio 230 pz.

Articolo n°:657536

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

586,07 €^*

WAGO 2081-1124 Morsetto a molla 1 mm² Numero Poli (num) 4 Grigio 170 pz.

Articolo n°:656469

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

564,75 €^*

WAGO 2081-1125 Morsetto a molla 1 mm² Numero Poli (num) 5 Grigio 140 pz.

Articolo n°:656459

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

589,34 €^*

WAGO 2081-1126 Morsetto a molla 1 mm² Numero Poli (num) 6 Grigio 120 pz.

Articolo n°:656478

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

602,46 €^*

WAGO 2081-1128 Morsetto a molla 1 mm² Numero Poli (num) 8 Grigio 90 pz.

Articolo n°:656476

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

605,74 €^*

WAGO 2081-1132 Morsetto a molla 1 mm² Numero Poli (num) 12 Grigio 60 pz.

Articolo n°:656472

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

602,46 €^*

WAGO 2081-1202 Morsetto a molla 1 mm² Numero Poli (num) 2 Grigio 330 pz.

Articolo n°:657539

Non disponibile

Conrad Electronic

24 A

Perpendicolare al PCB

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

635,25 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 652114 WAGO 257-747 Morsetto a molla 2.50 mm² Numero Poli (num) 1 Verde chiaro 500 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 652114 WAGO 257-747 Morsetto a molla 2.50 mm² Numero Poli (num) 1 Verde chiaro 500 pz.

Cercato frequentemente Morsettiere per circuiti stampati:

Accessori

(^*Tutti i prezzi escludono l'IVA.)

Gli accessori sono necessari per utilizzare l'articolo come descritto.

WAGO 210-657 1 pz.

Conrad Electronic

10,65 €^*

WAGO 210-720 1 pz.

Conrad Electronic

10,65 €^*

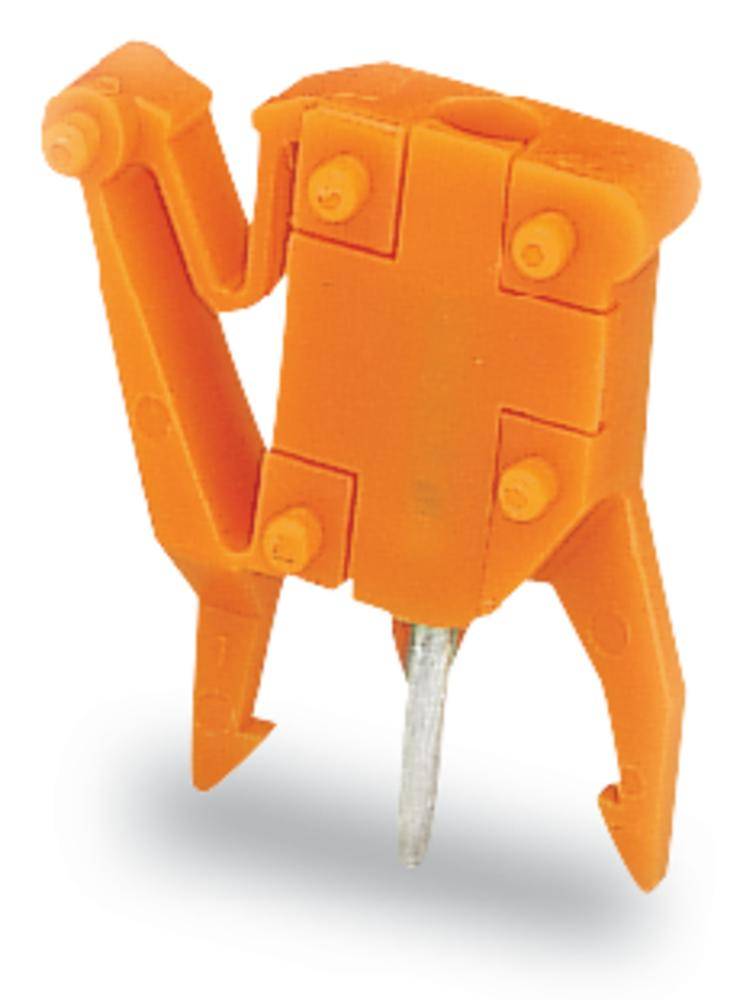

WAGO 249-111 Arancione 100 pz.

Conrad Electronic

409,02 €^*

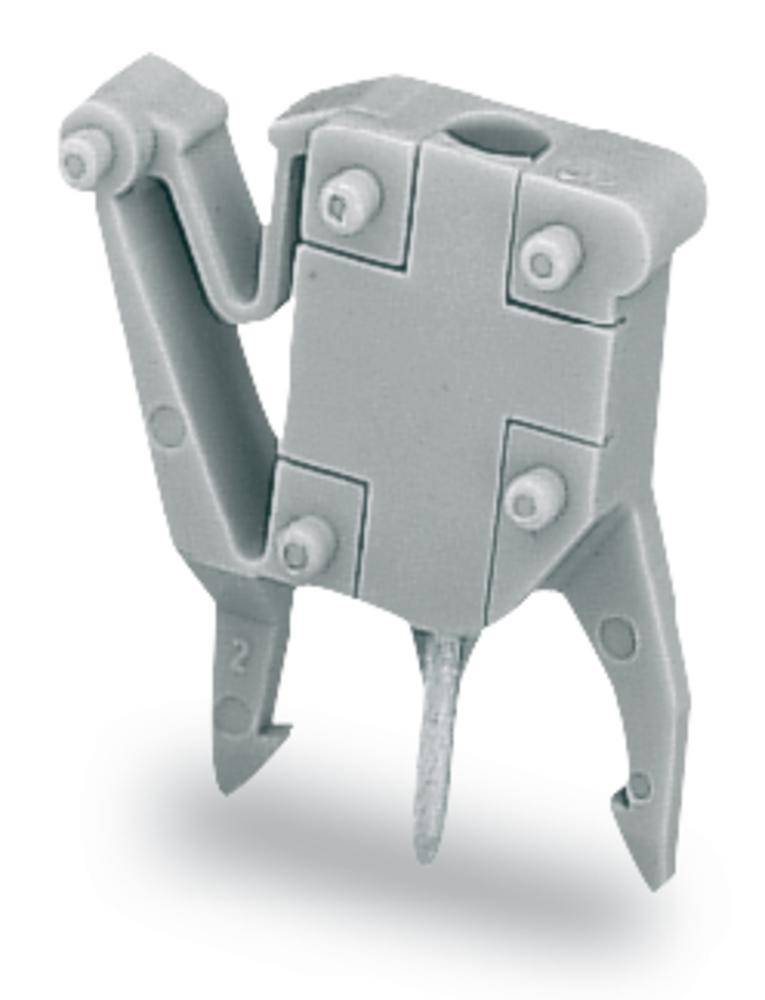

WAGO 249-110 Grigio 100 pz.

Conrad Electronic

409,02 €^*

WAGO 257-801 Distanziatore intermedio Numero Poli (num) 1 Grigio 500 pz.

Conrad Electronic

20,48 €^*

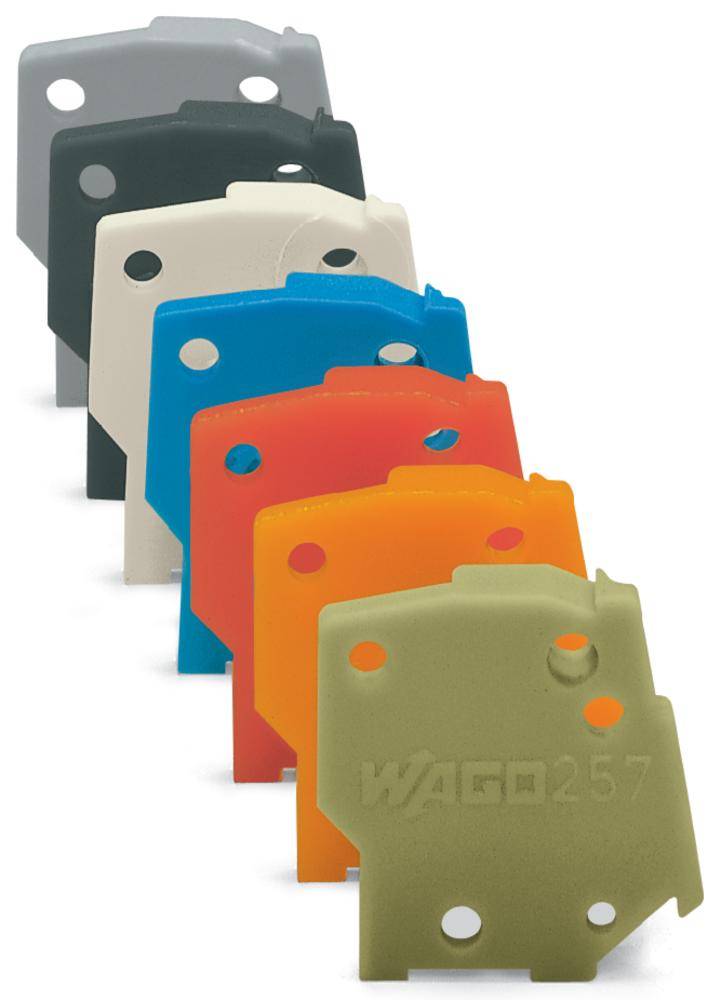

WAGO 257-700 Piastra terminale Verde chiaro 100 pz.
