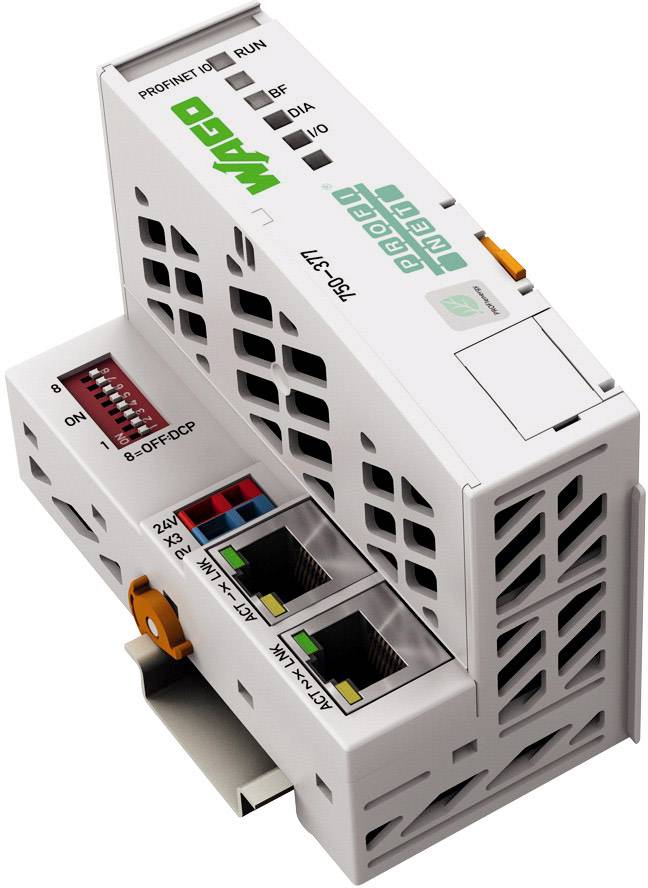

WAGO FC PROFINET G3 ECO Accoppiatore fieldbus per PLC 750-377 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (290,98 € / Pezzo)
290,98 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Accoppiatore fieldbus per PLC
- Interfacce
Profinet
RJ 45
RJ 45
- Tipo
FC PROFINET G3 ECO
- Numero max. Ingressi analogici
64
- Ingressi max.
256
- Tensione di esercizio
24 V/DC
- Altezza
71.9 mm
- Lunghezza
100 mm
- Larghezza
49.5 mm
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
0 °C
IP20
- Dim.
(L x L x A) 100 x 49.5 x 71.9 mm
- Display
No
- Codice articolo produttore
750-377
- Velocità di trasmissione
10 / 100 MBit/s
- Peso
107.8 g
- Colore
Grigio luminescente
- Metodo di montaggio
Guida DIN
- Serie PLC
G3 ECO
49.5
96.8 mm
71.9 mm
FALSE
FALSE
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Spring clamp connection
TRUE
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FALSE
FALSE
IP20
FALSE
FALSE
2
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 1924104 WAGO FC PROFINET G3 ECO Accoppiatore fieldbus per PLC 750-377 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1924104 WAGO FC PROFINET G3 ECO Accoppiatore fieldbus per PLC 750-377 1 pz.
Descrizione
Di regola, l'alimentazione elettronica interna viene alimentata nell'accoppiatore bus di campo. L'alimentazione in campo viene alimentata galvanicamente isolata, tramite il modulo di alimentazione sull'accoppiatore bus o tramite un modulo di alimentazione di potenziale separato. La separazione consente un'alimentazione separata dei sensori e degli attuatori. Il click-on dei moduli I/O porta automaticamente all'inoltro delle tensioni di alimentazione (alimentazione di sistema a 5 V DC tramite
dati e l'alimentazione in campo tramite i contatti di potenza opzionali). Moduli di alimentazione con diagnosi consentono un monitoraggio di alimentazione. In questo modo si crea una struttura flessibile e specifica per l'utente
di una stazione. L'alimentazione dell'elettronica è limitata a un valore massimo. Questo valore dipende dall'accoppiatore bus di campo utilizzato. Se la somma del consumo di corrente interna di tutti i moduli I/O supera questo valore, è necessario un modulo di alimentazione di sistema aggiuntivo. Allo stesso modo, l'alimentazione dell'alimentazione di campo non deve superare i 10 A. Tuttavia, i diversi moduli di alimentazione potenziali consentono la nuova alimentazione, la formazione di
gruppi potenziali e quindi l'implementazione di concetti di arresto di emergenza. Libertà dal feedback in materia di sicurezza
Applicazioni:
Per disattivare interi gruppi di attuatori in modo centralizzato e sicuro, in modo semplice ed economico, l'alimentazione dell'attuatore può essere disinserita tramite un dispositivo di sicurezza. Questo può essere fatto singolarmente per ogni attuatore o scollegando l'alimentazione alle uscite di controllo combinate in un gruppo. Deve essere dimostrato che in caso di guasto, anche quando la tensione di controllo è disinserita, non ci sono ripercussioni di altri circuiti di corrente o di energia e che le caratteristiche definite della funzione di sicurezza (comportamento logico e temporale) rimangono invariate.
dati e l'alimentazione in campo tramite i contatti di potenza opzionali). Moduli di alimentazione con diagnosi consentono un monitoraggio di alimentazione. In questo modo si crea una struttura flessibile e specifica per l'utente
di una stazione. L'alimentazione dell'elettronica è limitata a un valore massimo. Questo valore dipende dall'accoppiatore bus di campo utilizzato. Se la somma del consumo di corrente interna di tutti i moduli I/O supera questo valore, è necessario un modulo di alimentazione di sistema aggiuntivo. Allo stesso modo, l'alimentazione dell'alimentazione di campo non deve superare i 10 A. Tuttavia, i diversi moduli di alimentazione potenziali consentono la nuova alimentazione, la formazione di
gruppi potenziali e quindi l'implementazione di concetti di arresto di emergenza. Libertà dal feedback in materia di sicurezza
Applicazioni:
Per disattivare interi gruppi di attuatori in modo centralizzato e sicuro, in modo semplice ed economico, l'alimentazione dell'attuatore può essere disinserita tramite un dispositivo di sicurezza. Questo può essere fatto singolarmente per ogni attuatore o scollegando l'alimentazione alle uscite di controllo combinate in un gruppo. Deve essere dimostrato che in caso di guasto, anche quando la tensione di controllo è disinserita, non ci sono ripercussioni di altri circuiti di corrente o di energia e che le caratteristiche definite della funzione di sicurezza (comportamento logico e temporale) rimangono invariate.
