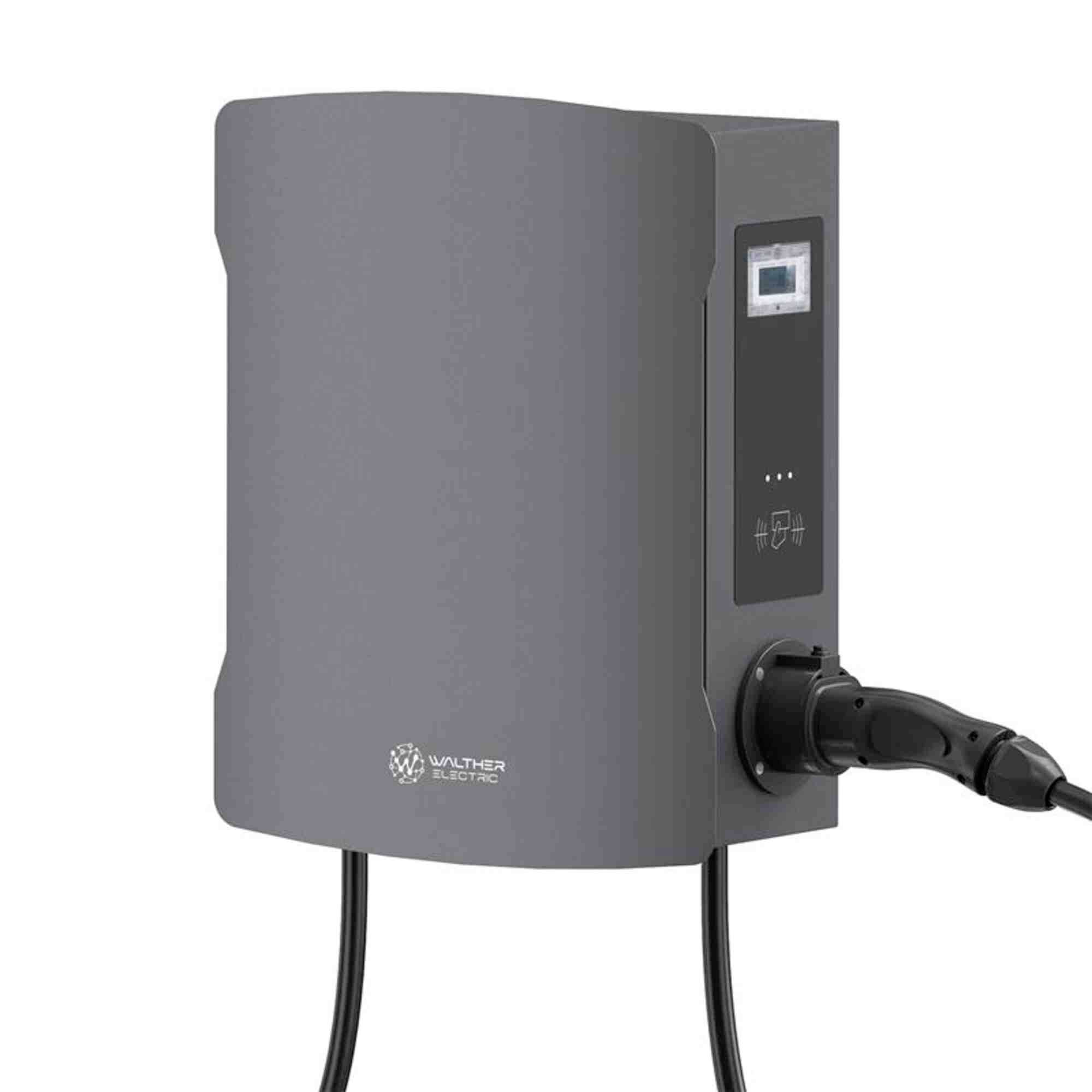

Walther Werke 98603314 Scatola a parete; 32 A Numero connessioni 2 22 kW
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Dati tecnici
- Tipo di tensione di alimentazione: CA
- Materiale dell'alloggiamento: Acciaio
- Adatto per il montaggio a parete: Sì
- Standard cellulare 4G (LTE): Sì
- Con display: No
- Frequenza: 50 Hz
- Compatibile con HomeKit Apple: No
- Compatibile con Amazon Alexa: No
- Compatibile con Google Assistant: No
- Supporto IFTTT disponibile: No
- Adatto per montaggio a pavimento: No
- Tensione d'ingresso: 400 V
- Potenza di collegamento nominale 22 kW
- Tensione di uscita DC: 0 V.
- Tensione di uscita AC 50 Hz: 400 V.
- Tensione di uscita AC 60 Hz: 0 V.
- Max. Corrente d'uscita AC 50 Hz: 32 A.
- Numero di punti di ricarica: 2
- Max. Potenza per punto di carica: 22 kW
- Lunghezza del cavo di ricarica: 6 m.
- Adatto per il montaggio su tubo: No
- Portatile: No
- Con scatola di collegamento domestica (HAK): No
- Con modulo di protezione da sovratensione: No
- Numero di interruttori FI tipo a: 2
- Cavo di ricarica bloccabile in modo permanente alla stazione di carica: Sì
- Rilevamento corrente di guasto DC: Sì
- Riconoscimento del contatto del contattore di saldatura: Sì
- Con interruttore magnetotermico: No
- Collegabile in rete come Master: Sì
- Collegabile in rete come Extender: Sì
- Collegabile in rete tramite LAN: Sì
- Collegabile in rete tramite WLAN: No
- Standard per cellulari 5G: No
- Con contatore di energia: Sì
- Con interruttore a chiave: No
- Con lettore di schede RFID integrato: Sì
- NFC (Near Field Communication): Sì
- Gestione del carico statico integrata: Sì
- Adatto per la gestione dinamica del carico: Sì
- Open Charge Point Protocol (OCPP) versione: 1.6
- Plug and charge (ISO 15118): Sì
- Funzionamento e configurazione tramite APP: No
- Esportazione della cronologia di caricamento: Sì
- Back-end incluso: No
- Contatore di energia compatibile con MID: Sì
- Conforme ai diritti di taratura: No
- Numero di connettori di carica tipo 2: 2
- Tipo prodotto
Scatola a parete;
- Corrente di carica
32 A
- Numero connessioni
2
- Potenza di carica
22 kW
- Numero di fasi
trifase
- Tensione nom.
400 V
- Lunghezza cavo
6 m
IP54
IK10
- Larghezza
430 mm
- Altezza
490 mm
- Profondità
176 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 3836366 Walther Werke 98603314 Scatola a parete; 32 A Numero connessioni 2 22 kW
Scheda tecnica 3836366 Walther Werke 98603314 Scatola a parete; 32 A Numero connessioni 2 22 kW
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3836366 Walther Werke 98603314 Scatola a parete; 32 A Numero connessioni 2 22 kW
Descrizione
Walther Wallbox smartEVO duo connect caratteristiche: Carica secondo modalità 3 secondo IEC 61851 2x connettore di carica tipo 2 (modalità 3) lunghezza cavo 6 m - potenza di carica fissa per ogni punto di carica fino a 3 kW LED di stato nel pannello laterale per visualizzare lo stato attuale del punto di carica autenticazione tramite pannello RFID laterale Powerline Communication (PLC) conforme a ISO 15118, Plug & Charge consente il collegamento a sistemi di gestione dell'energia tramite Modbus TCP o EEBUS connettività a IPD control e IPD manager e al protocollo di comunicazione SMA (SEMP) Server web integrato aggiornamento versione firmware e controllo/manutenzione tramite accesso remoto. Interfaccia Ethernet incl Modulo AMJ per la connessione a cavi dati fissi contatore di energia visibile (certificazione MID) per ogni punto di ricarica capacità Smart-Grid tramite modem 4G integrato (microsim) OCPP 1.6 (JSON) per la connessione a piattaforme di backend e di roaming fornitori Diverser (ad es., IPD connect). Gestione del carico dinamico locale (DLM) incl Rilevamento della fiamma a scorrimento (regolazione precisa della fase) della potenza di carica disponibile con un massimo di 250 punti di carica per ogni punto di carica: Monitoraggio PE permanente 6mA DC- monitoraggio della corrente di guasto e monitoraggio della tensione di contattore FI tipo a (welding detection) monitoraggio della temperatura integrato a 2 livelli. Alloggiamento robusto e resistente agli agenti atmosferici alloggiamento in lamiera d'acciaio zincato con rivestimento a polvere in grigio ghiaccio (DB703) sportello con chiusura a chiave con design elegante max. Collegamento della linea di alimentazione a NYY-J 2x5x10mm² collegamento diretto all'interruttore differenziale corrente di guasto accessori in dotazione 2 schede RFID Mifare-Desfire EV1 chiave 1 supporto a parete 1x AMJ- viti di fissaggio per modulo Dima di foratura QuickGuide
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
- Attenzione!
Scaldabagno istantaneo per impieghi gravosi:
Il funzionamento di questo scaldabagno istantaneo richiede un collegamento a corrente forte (collegamento trifase a corrente alternata).
Il collegamento e l'installazione di un riscaldatore a flusso di corrente forte richiede l'accordo del gestore di rete; inoltre, questo può essere effettuato solo dal gestore di rete o da una società di installazione iscritta nel registro degli installatori del gestore di rete
