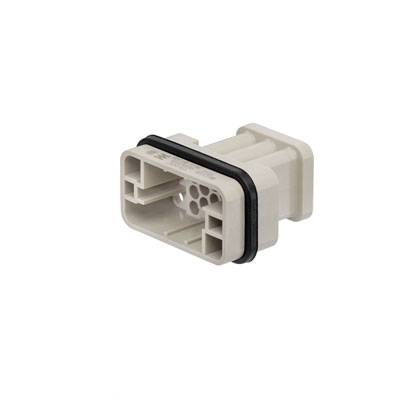

Weidmüller 1003210000 Inserto maschio RockStar® HDC HQ 17 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HQ
Caratteristiche
con lega di rame
Tot poli
17 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
7,37 €
5
6% = 0,45 €
6,92 €
10
9% = 0,63 €
6,74 €
25
10% = 0,75 €
6,62 €
50
12% = 0,89 €
6,48 €
100
14% = 1,03 €
6,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (7,37 € / Pezzo)
7,37 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HQ 17 MC
Dati tecnici
- Peso netto: 17 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 2
- larghezza: 22,4 mm
- altezza: 38,7 mm
- profondità: 41,6 mm
- lunghezza base: 41,6 mm
- dimensioni: Serie HQ
- :
- Tensione di misurazione HQ (DIN EN 61984):
- Tensione di misurazione 250 V secondo UL/CSA:
- Tensione di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente nominale 4 kV (DIN EN 61984): Classe
- di infiammabilità 10 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 4mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a crimpare
- sezione di collegamento conduttore AWG (PE), max.: AWG 14
- sezione di collegamento conduttore AWG (PE), min.: AWG 26 lunghezza
- di spellatura: Collegamento
- PE: 8 mm collegamento PE: Collegamento PE:
- 8 mm di altezza spina: 38,7 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HQ
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
17 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
17
- Sezione del conduttore (min.)
0.14 mm²
- Contenuto
1 pz.
- Terra
Sì
22.4
38.7 mm
41.6 mm
250 V
17
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
2
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 195486 Weidmüller 1003210000 Inserto maschio RockStar® HDC HQ 17 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 195486 Weidmüller 1003210000 Inserto maschio RockStar® HDC HQ 17 + PE A crimpare 1 pz.
Descrizione
La serie HQ: grandi prestazioni in una struttura compatta. I valori elettrici parlano da sè. Anche in questo caso è possibile utilizzare i contatti a crimpare HE standard.
Il livello del collegamento cavo è realizzato come contatto a crimpare, utilizzato come standard per decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 17 (+PE)
Corrente di dimensionamento: 10 A
Tensione nominale 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare, utilizzato come standard per decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 17 (+PE)
Corrente di dimensionamento: 10 A
Tensione nominale 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
