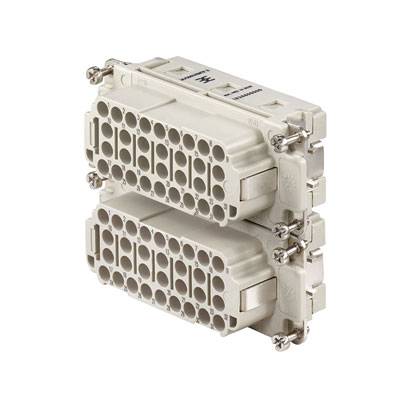

Weidmüller 1018960000 Inserto femmina RockStar® HDC HEE 32 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A crimpare
Serie
RockStar® HDC HEE
Caratteristiche
con lega di rame
Tot poli
32 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,94 €
3
4% = 3,00 €
21,94 €
5
6% = 6,95 €
21,55 €
10
7% = 16,60 €
21,28 €
25
9% = 49,00 €
20,98 €
50
10% = 114,50 €
20,65 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,94 € / Pezzo)
22,94 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HEE HDC 32 FC 33-64
Dati tecnici
- Peso netto: 65 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 36 mm
- profondità: 84,5 mm
- altezza presa: 36 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie: TENSIONE
- di misurazione HEE (DIN EN 61984): Tensione
- di misurazione di 500 V secondo UL/CSA: Tensione
- di prova di 600 V AC/DC (DIN EN 61984):
- Corrente di misurazione di 6 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 12
- sezione di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura:
- Collegamento PE: 7,5 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PH1 GR. A intaglio (collegamento PE): SD 0,8 x 4,0
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC HEE
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
32 + PE
- Sezione del conduttore (max.)
4 mm²
- Numero Poli
32
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 195681 Weidmüller 1018960000 Inserto femmina RockStar® HDC HEE 32 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 195681 Weidmüller 1018960000 Inserto femmina RockStar® HDC HEE 32 + PE A crimpare 1 pz.
Descrizione
La serie HEE presenta un'elevata densità di contatti ed è realizzata sulla base degli affermati inserti HE.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 64
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 64
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
