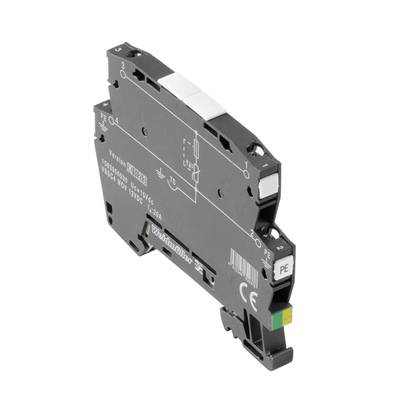

Weidmüller 1063960000 VSSC4 MOV 24VAC/DC Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Armadi
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero (Confezione 10 pz.)
Totale (19,67 € / Pezzo)
196,71 €
IVA escl.
Spedizione gratuita
Solo 5 Set(s) disponibili
Dati tecnici
- Tipo di collegamento:
- Collegamento a vite coppia di serraggio, max.: 0,8 Nm
- coppia di serraggio, min.: 0,5 Nm
- struttura: Morsetto
- resistenza di passaggio:< 0,1 Ω
- tensione di ingresso, max. UI: 42 V
- corrente di ingresso, max. II: 500 mA
- tensione continua massima, Uc (AC): 30 V
- tensione continua massima, Uc (DC): 42 V
- campo di serraggio, max.: 4 mm²
- campo di serraggio, min.: 0,5 mm²
- temperatura di stoccaggio: Sezione
- di collegamento conduttore da -40 °C a 80 °C, a un filo, max.:
- Sezione di collegamento conduttore 6 mm², a più fili, max.: 4 mm²
- corrente nominale IN: 20 A
- Peso netto: 27,8 g
- Display funzionale ottico: No
- numero di poli: 1
- livello di protezione SU (tipo.): 150 V
- resistenza alla corrente d'urto C1: 0,25 kA 8/20 µs 0,5 kV 1,2/50 µs
- resistenza alla corrente d'urto C2: 1 kA: μs TS 35
- categoria di sovratensione: III
- grado di inquinamento: 3
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
Armadi di distribuzione
- Dispersione
0.5 kA
- Tensione nom.
24 V/AC
34 V/DC
- Temperatura di esercizio
-40 °C - +70 °C
IP20
- Codice articolo produttore
1063960000
- Colore
Nero
- Dim.
(L x A x P) 6.2 x 76 x 58.5 mm
- Larghezza
6.2 mm
- Altezza
76 mm
- Profondità
58.5 mm
- Contenuto
10 pz.
- Peso
27.8 g
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Armadi
Scheda tecnica 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Armadi
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Armadi
Descrizione
Protezione contro le sovratensioni con componenti singoli
Con varistore nella struttura a morsetto
Nella struttura a morsetto si utilizzano varistori in ossido di metallo. Essi sono approvati per una tensione d'esercizio alternata sinusoidale massima, stampigliata sul componente Ogni tensione superiore a quella indicata viene scaricata entro 25 ns. I varistori trovano impiego per potenze da medie ad alte.
Con varistore nella struttura a morsetto
Nella struttura a morsetto si utilizzano varistori in ossido di metallo. Essi sono approvati per una tensione d'esercizio alternata sinusoidale massima, stampigliata sul componente Ogni tensione superiore a quella indicata viene scaricata entro 25 ns. I varistori trovano impiego per potenze da medie ad alte.
