Acquista Weidmüller 1277950000 Connettore PCB Tot poli 22 Numero di righe 1 36 pz. da Conrad

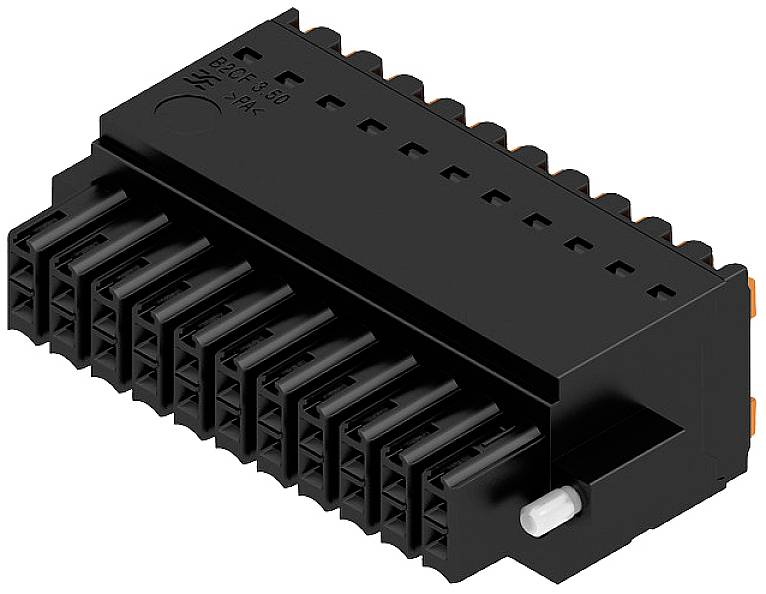

Un connettore elettrico nero con più porte, utilizzato per connessioni di cavi in dispositivi elettronici.

Tipo prodotto

Connettore PCB

Tot poli

Passo

3.5 mm

Contenuto

36 pz.

Totale poli

Scheda tecnica (PDF)

Consegna entro Lun. 9 Nov.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 36 pz.)

Set(s)

Totale (10,91 € / Pezzo)

392,62 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Totale poli 22
Numero di righe 1
Contenuto 36 pz.

Servizi e promozioni supplementari

Dati tecnici

Profondità: 26.25 mm
Materiale isolante: PA 66 GF 30
Temperatura di stoccaggio: -25 °C +55 °C
Lunghezza di spellatura: 10 mm
Tecnologia di collegamento del conduttore: A INNESTO, collegamento a molla
Direzione di uscita del conduttore: 180°
Protezione dal contatto: IP20
Coppia di serraggio flangia a vite: 0,2 Nm - 0,25 Nm
Forza di inserimento/polo: 5 N
Forza di trazione/polo: 5 N
Resistenza alla corrente a breve termine: 3 x 1s con 80 A.
Colore attuatori: arancione
Materiale attuatore: PA 66/6
Forza di azionamento attuatore: 40 N

Tipo prodotto: Connettore PCB

Tot poli: 22

Totale poli: 22

Numero di righe: 1

Passo: 3.5 mm

Corrente nominale: 9.5 A

Corrente nominale: 9.5 A

Norma DIN: DIN 5264

Poli per fila: 22

Collegamento: morsetto Push-In
Morsetti a molla

Colore: Nero

Materiale: PA

Codice articolo produttore: 1277950000

Contenuto: 36 pz.

Materiale di contatto: Rame

Larghezza: 45.5 mm

Altezza: 15.2 mm

Temperatura max.: +120 °C

Min. temperatura: -50 °C

Tipo: B2CF 3.50/22/180F SN BK BX

: 26 AWG - 16 AWG

Dim.: (L x A) 45.5 mm x 15.2 mm

Resistenza isolamento: 100 MΩ

Ø dispositivo di serraggio: 0,14 mm² - 1,5 mm²

Superficie di contatto lato collegamento: stagnato

Indicazioni dimensionali: 45.5 mm x 15.2 mm x 26.25 mm

Tensione nom.: 300 V

Numero Poli: 22

Sezione: 1.5 mm²

Compatibile RoHS: Sì

Cicli di accoppiamento: 25

UKCA: Non rilevante
