Name: Weidmüller 1277980000 Connettore PCB Tot poli 26 Numero di righe 1 30 pz.
Brand: Weidmüller
SKU: 1949933
Availability: BackOrder

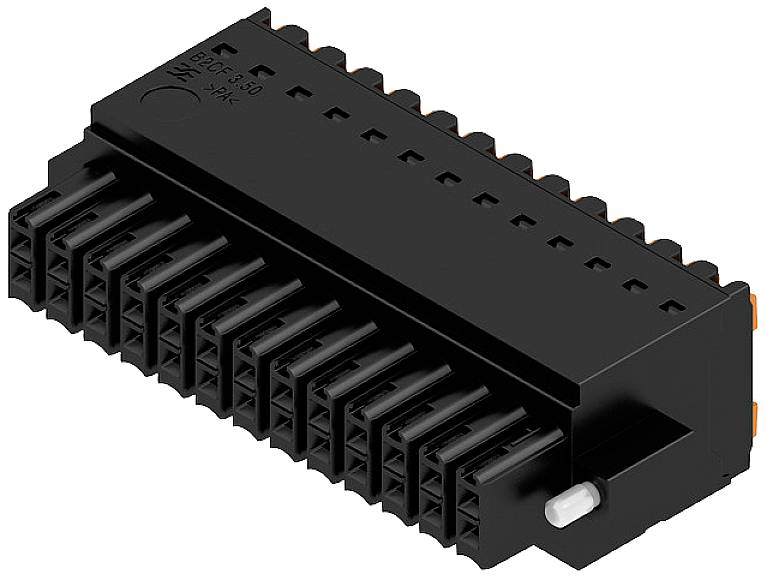

Spina elettrica nera con più pin, adatta per connessioni su circuiti stampati in dispositivi elettronici.

Tipo prodotto

Connettore PCB

Tot poli

Passo

3.5 mm

Contenuto

30 pz.

Totale poli

Scheda tecnica (PDF)

Consegna entro Mar 17 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 30 pz.)

Set(s)

Totale (389,34 € / Pezzo)

389,34 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Totale poli 26
Numero di righe 1
Contenuto 30 pz.

Servizi e promozioni supplementari

Dati tecnici

Profondità: 26.25 mm
Materiale isolante: PA 66 GF 30
Temperatura di stoccaggio: -25 °C +55 °C
Lunghezza di spellatura: 10 mm
Tecnologia di collegamento del conduttore: A INNESTO, collegamento a molla
Direzione di uscita del conduttore: 180°
Protezione dal contatto: IP20
Coppia di serraggio flangia a vite: 0,2 Nm - 0,25 Nm
Forza di inserimento/polo: 5 N
Forza di trazione/polo: 5 N
Resistenza alla corrente a breve termine: 3 x 1s con 80 A.
Colore attuatori: arancione
Materiale attuatore: PA 66/6
Forza di azionamento attuatore: 40 N

Tipo prodotto: Connettore PCB

Tot poli: 26

Totale poli: 26

Numero di righe: 1

Passo: 3.5 mm

Corrente nominale: 9.5 A

Corrente nominale: 9.5 A

Norma DIN: DIN 5264

Poli per fila: 26

Collegamento: morsetto Push-In
Morsetti a molla

Colore: Nero

Materiale: PA

Codice articolo produttore: 1277980000

Contenuto: 30 pz.

Materiale di contatto: Rame

Larghezza: 52.5 mm

Altezza: 15.2 mm

Temperatura max.: +120 °C

Min. temperatura: -50 °C

Tipo: B2CF 3.50/26/180F SN BK BX

: 26 AWG - 16 AWG

Dim.: (L x A) 52.5 mm x 15.2 mm

Resistenza isolamento: 100 MΩ

Ø dispositivo di serraggio: 0,14 mm² - 1,5 mm²

Superficie di contatto lato collegamento: stagnato

Indicazioni dimensionali: 52.5 mm x 15.2 mm x 26.25 mm

Tensione nom.: 300 V

Numero Poli: 26

Sezione: 1.5 mm²

Compatibile RoHS: Sì

Cicli di accoppiamento: 25

UKCA: Non rilevante
