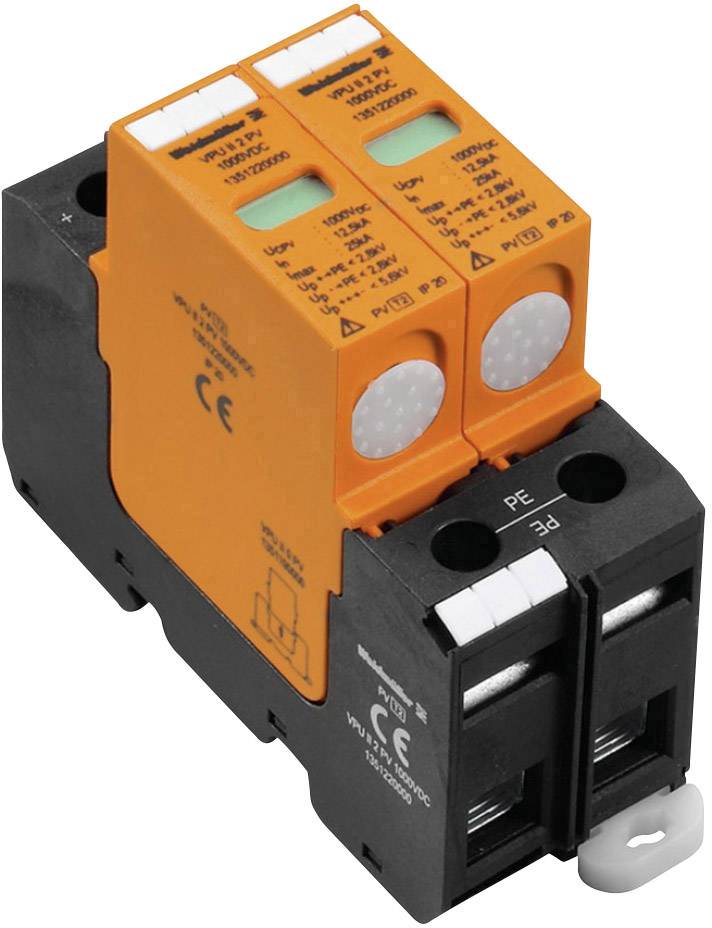

Weidmüller 1351220000 VPU II 2 PV 1000V DC Spina protezione sovratensioni 12.5 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (147,53 € / Pezzo)
147,53 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Dati tecnici
- Lunghezza spellatura collegamento di dimensionamento: 15 mm
- Tipo di collegamento: collegamento a vite
- Coppia di serraggio, max. 3 Nm
- Coppia di serraggio, min.: 2 Nm
- Struttura: Alloggiamento di installazione; 2 TE, Inta IP20
- Altezza di fissaggio: 75 mm
- Campo di serraggio, max. 35 mm²
- Campo di serraggio, min.: 1,5 mm²
- Resistenza ai cortocircuiti ISCPV: 200 A
- Temperatura d'immagazzinamento: da -40 °C a 80 °C.
- Sezione di collegamento conduttore, a un filo, max. 16 mm²
- Sezione di collegamento conduttore, a filo sottile, max. 25 mm²
- Sezione di collegamento conduttore, a più fili, max. 50 mm²
- Peso netto: 282 g
- Display della funzione ottica: verde = ok, rosso = scaricatore difettoso, sostituire
- Guida portante TS 35
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Tipo prodotto
Spina protezione sovratensioni
- Dispersione
12.5 kA
- Tensione nom.
1000 V
- Temperatura di esercizio
-40 °C - +70 °C
IP20
- Codice articolo produttore
1351220000
- Tipo
Tipo II
- Colore
Nero
Arancione
- Norme
EN 50539-11
- Dim.
(L x A x P) 35.6 x 94 x 69 mm
- Larghezza
35.6 mm
- Altezza
94 mm
- Profondità
69 mm
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC Spina protezione sovratensioni 12.5 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1950551 Weidmüller 1351220000 VPU II 2 PV 1000V DC Spina protezione sovratensioni 12.5 kA 1 pz.
Descrizione
La protezione da sovratensione VARITECTOR delle serie VPU PV I (tipo I) e VPU PV II (tipo II) protegge impianti fotovoltaici e i loro componenti in modo efficace contro i fulmini inoltre sensibili alle distorsioni e sovratensioni, anche è notevolmente al di sotto i confini, che grazie all'organizzazione di isolamento in conformità con EN 60664-3/DIN VDE 0110-3 sono predefinite. In questo modo, l'infrastruttura e sistemi convertitore è protetta da sovratensione e la disponibilità dell'impianto.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
