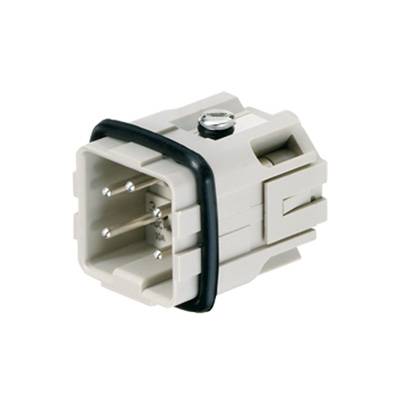

Weidmüller 1498300000 Inserto maschio RockStar® HDC HA 4 + PE A vite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A vite
Serie
RockStar® HDC HA
Caratteristiche
con lega di rame
Tot poli
4 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
14,75 €
3
5% = 0,73 €
14,02 €
5
7% = 1,03 €
13,72 €
10
8% = 1,23 €
13,52 €
25
10% = 1,44 €
13,31 €
50
11% = 1,68 €
13,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (14,75 € / Pezzo)
14,75 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HA 4 MS
Dati tecnici
- Peso netto: 20 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 21 mm
- altezza: 36,5 mm
- profondità: 21 mm
- dimensioni: 1
- serie: HA
- tensione di dimensionamento (DIN EN 61984): Tensione
- di dimensionamento 400 V secondo UL/CSA: Tensione
- di dimensionamento 600 V AC/DC (DIN EN 61984):
- Corrente nominale 4 kV (DIN EN 61984):
- Classe di infiammabilità 16 A secondo UL 94 V
- : Resistenza di passaggio 0
- Materiale isolante ≤ 2mΩ: PC rinforzato in fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di collegamento a spina III AG: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 14
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: 15 mm
- collegamento PE spellafili:
- Coppia di serraggio 15 mm,
- max.: Collegamento
- PE: 0,5m, filettatura PE: Superficie SD 0,6 x 3,5
- : Argento
- passivato materiale: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,6 x 3,5
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HA
- Caratteristiche
con lega di rame
- Collegamento
A vite
- Tot poli
4 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
4
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
21
36.5 mm
21 mm
400 V
4
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202763 Weidmüller 1498300000 Inserto maschio RockStar® HDC HA 4 + PE A vite 1 pz.
Scheda tecnica 202763 Weidmüller 1498300000 Inserto maschio RockStar® HDC HA 4 + PE A vite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202763 Weidmüller 1498300000 Inserto maschio RockStar® HDC HA 4 + PE A vite 1 pz.
Descrizione
La serie HA, piccola e stretta, viene utilizzata in particolare quando si ha a disposizione poco spazio.
Il livello del collegamento cavo è realizzato come contatto a crimpare.
Numero di poli: 3 - 4
Corrente di dimensionamento: 16 / 22 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
Il livello del collegamento cavo è realizzato come contatto a crimpare.
Numero di poli: 3 - 4
Corrente di dimensionamento: 16 / 22 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
