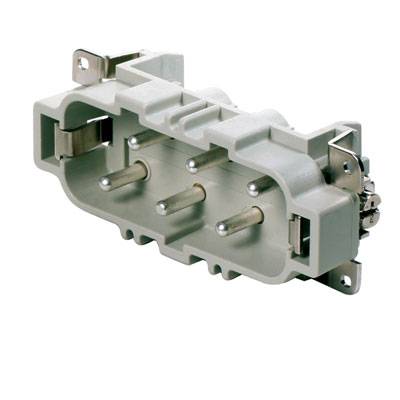

Weidmüller 1498700000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A vite
Serie
RockStar® HDC HSB
Caratteristiche
con lega di rame
Tot poli
6 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
39,34 €
3
3% = 1,28 €
38,06 €
5
5% = 1,79 €
37,55 €
10
5% = 2,14 €
37,20 €
25
6% = 2,52 €
36,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (39,34 € / Pezzo)
39,34 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HSB 6 MS
Dati tecnici
- Peso netto: 82 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 34 mm
- profondità: 84,5 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie:
- Tensione di misurazione HSB (DIN EN 61984):
- Tensione di misurazione 400 V secondo UL/CSA: Tensione
- di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente nominale 6 kV (DIN EN 61984): Classe
- di infiammabilità 35 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 10
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: 11 mm collegamento
- PE
- : Max.
- Coppia di serraggio 2,5 Nm min. Collegamento PE:
- 2 Nm vite di fissaggio: M 5
- dimensione lama a croce: Misura
- lama PZ2, intaglio (collegamento PE): 1 x 5,5
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,8 x 4,0
- altezza spina: 34 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HSB
- Caratteristiche
con lega di rame
- Collegamento
A vite
- Tot poli
6 + PE
- Sezione del conduttore (max.)
6 mm²
- Numero Poli
6
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
34
34 mm
84.5 mm
400 V
6
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
TRUE
Other copper alloys
35 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202767 Weidmüller 1498700000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.
Scheda tecnica 202767 Weidmüller 1498700000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202767 Weidmüller 1498700000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.
Descrizione
La serie HSB permette una corrente di 35 A contemporaneamente su ogni contatto. L'assemblaggio con collegamento a vite assicura connessioni sicure e affidabili.
Il livello del collegamento cavo è realizzato come contatto a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.
Numero di poli: 12
Corrente di dimensionamento: 35 A
Tensione di dimensionamento: 400 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
Il livello del collegamento cavo è realizzato come contatto a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.
Numero di poli: 12
Corrente di dimensionamento: 35 A
Tensione di dimensionamento: 400 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
