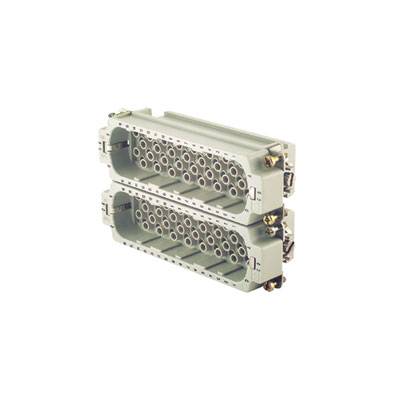

Weidmüller 1601720000 Inserto maschio RockStar® HDC HD 64 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HD
Caratteristiche
con lega di rame
Tot poli
64 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,12 €
3
4% = 0,96 €
21,16 €
5
6% = 1,34 €
20,78 €
10
7% = 1,60 €
20,52 €
25
9% = 1,89 €
20,23 €
50
10% = 2,21 €
19,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,12 € / Pezzo)
22,12 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HD 64 MC
Dati tecnici
- Peso netto:
- 70 g temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 39,5 mm
- profondità: 111 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie:
- Tensione di misurazione HD (DIN EN 61984):
- Tensione di misurazione 250 V secondo UL/CSA: Tensione
- di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente di misurazione 4 kV (DIN EN 61984): Classe
- di infiammabilità 10 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 4mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 14
- sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
- di spellatura: Collegamento
- PE: 8 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Dimensioni
- lama PZ1, intaglio (collegamento PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- altezza spina: 39,5 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HD
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
64 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
64
- Sezione del conduttore (min.)
0.14 mm²
- Contenuto
1 pz.
- Terra
Sì
34
39.5 mm
111 mm
250 V
64
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202790 Weidmüller 1601720000 Inserto maschio RockStar® HDC HD 64 + PE A crimpare 1 pz.
Scheda tecnica 202790 Weidmüller 1601720000 Inserto maschio RockStar® HDC HD 64 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202790 Weidmüller 1601720000 Inserto maschio RockStar® HDC HD 64 + PE A crimpare 1 pz.
Descrizione
La gamma HD è caratterizzata da un'alta densità di contatti. Risulta quindi la soluzione perfetta per l'elaborazione dei segnali.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 128
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 128
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
