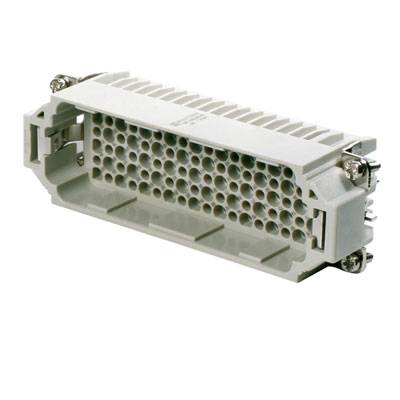

Weidmüller 1651210000 Inserto maschio RockStar® HDC HDD 108 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HDD
Caratteristiche
con lega di rame
Tot poli
108 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,12 €
3
4% = 2,88 €
21,16 €
5
6% = 6,70 €
20,78 €
10
7% = 16,00 €
20,52 €
25
9% = 47,25 €
20,23 €
50
10% = 110,50 €
19,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,12 € / Pezzo)
22,12 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDD HDC 108 MC
Dati tecnici
- Peso netto: 67 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33 mm
- profondità: 111 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie:
- Tensione di misurazione HDD (DIN EN 61984):
- Tensione di misurazione 250 V secondo UL/CSA: Tensione
- di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente di misurazione 4 kV (DIN EN 61984): Classe
- di infiammabilità 10 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 4mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 14
- sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
- di spellatura: Collegamento
- PE: 8 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PZ1, intaglio (collegamento PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- altezza spina: 35 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HDD
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
108 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
108
- Sezione del conduttore (min.)
0.14 mm²
- Contenuto
1 pz.
- Terra
Sì
34
33 mm
111 mm
250 V
108
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202856 Weidmüller 1651210000 Inserto maschio RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Scheda tecnica 202856 Weidmüller 1651210000 Inserto maschio RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202856 Weidmüller 1651210000 Inserto maschio RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Descrizione
La serie HDD con contatti a crimpare torniti è pensata in particolare per un numero elevato di poli in spazi ristretti. Grazie alle piccole dimensioni, essa consente agli utenti di risparmiare spazio durante l'installazione, senza tuttavia dover limitare il numero di poli.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 216
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 216
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
