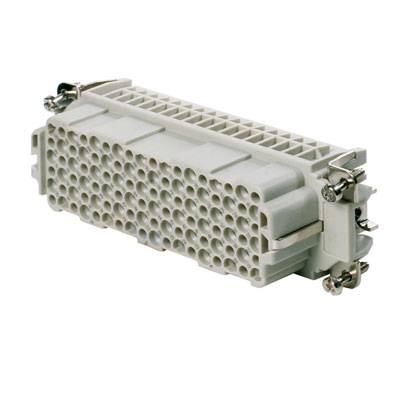

Weidmüller 1651220000 Inserto femmina RockStar® HDC HDD 108 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A crimpare
Serie
RockStar® HDC HDD
Caratteristiche
con lega di rame
Tot poli
108 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,12 €
3
4% = 0,96 €
21,16 €
5
6% = 1,34 €
20,78 €
10
7% = 1,60 €
20,52 €
25
9% = 1,89 €
20,23 €
50
10% = 2,21 €
19,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,12 € / Pezzo)
22,12 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HDD HDC 108 FC
Dati tecnici
- Peso netto: 76 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33 mm
- profondità: 111 mm
- altezza presa: 33 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie:
- Tensione di misurazione HDD (DIN EN 61984): Tensione
- di misurazione 250 V secondo UL/CSA:
- Tensione di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente nominale 4 kV (DIN EN 61984): Classe
- di infiammabilità 10 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 4mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 14
- sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
- di spellatura: Collegamento
- PE: 8 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PZ1, intaglio (collegamento PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC HDD
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
108 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
108
- Sezione del conduttore (min.)
0.14 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202857 Weidmüller 1651220000 Inserto femmina RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Scheda tecnica 202857 Weidmüller 1651220000 Inserto femmina RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202857 Weidmüller 1651220000 Inserto femmina RockStar® HDC HDD 108 + PE A crimpare 1 pz.
Descrizione
La serie HDD con contatti a crimpare torniti è pensata in particolare per un numero elevato di poli in spazi ristretti. Grazie alle piccole dimensioni, essa consente agli utenti di risparmiare spazio durante l'installazione, senza tuttavia dover limitare il numero di poli.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 216
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 216
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
