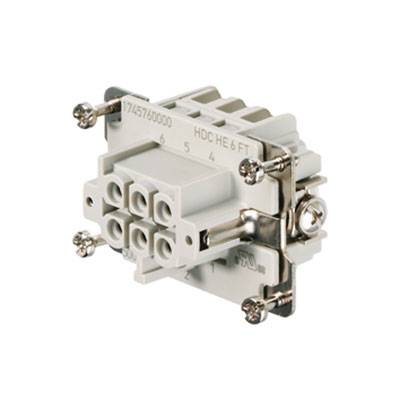

Weidmüller 1745760000 Inserto femmina RockStar® HDC HE 6 + PE A molla 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A molla
Serie
RockStar® HDC HE
Caratteristiche
con lega di rame
Tot poli
6 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
16,39 €
3
5% = 0,82 €
15,57 €
5
7% = 1,14 €
15,25 €
10
8% = 1,36 €
15,03 €
25
10% = 1,60 €
14,79 €
50
11% = 1,87 €
14,52 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (16,39 € / Pezzo)
16,39 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HDC U 6 FT
Dati tecnici
- Peso netto: 45 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33 mm
- profondità: 51 mm
- altezza presa: 33 mm
- lunghezza base: 51 mm
- dimensioni: 3
- serie: TENSIONE
- di misurazione HE (DIN EN 61984): Tensione
- di misurazione 500 V secondo UL/CSA:
- Tensione d'urto nominale 600 V AC/DC (DIN EN 61984):
- Corrente nominale 6 kV (DIN EN 61984): Classe
- di infiammabilità 24 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 12
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: Collegamento PE
- : Max. 8 mm.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensione lama intaglio a croce: Misura
- lama PH1 GR. A taglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,5 x 3.0
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC HE
- Caratteristiche
con lega di rame
- Collegamento
A molla
- Tot poli
6 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
6
- Sezione del conduttore (min.)
0.25 mm²
- Contenuto
1 pz.
- Terra
Sì
34
33 mm
51 mm
500 V
6
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
24 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 203347 Weidmüller 1745760000 Inserto femmina RockStar® HDC HE 6 + PE A molla 1 pz.
Scheda tecnica 203347 Weidmüller 1745760000 Inserto femmina RockStar® HDC HE 6 + PE A molla 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 203347 Weidmüller 1745760000 Inserto femmina RockStar® HDC HE 6 + PE A molla 1 pz.
Descrizione
Nel collegamento a molla autobloccante, il livello del collegamento cavo è realizzati come elemento a molla autobloccante. In questo modo risulta esente da manutenzione ed è in grado di stabilire un collegamento sicuro e duraturo caratterizzato da un'elevata resistenza alle vibrazioni.
Numero di poli: 6
Corrente di dimensionamento: 24 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
Numero di poli: 6
Corrente di dimensionamento: 24 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
