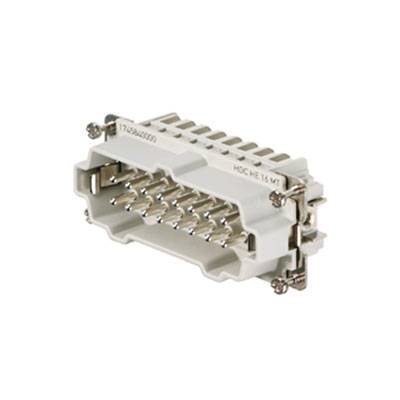

Weidmüller 1745840000 Inserto maschio RockStar® HDC HE 16 + PE A molla 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A molla
Serie
RockStar® HDC HE
Caratteristiche
con lega di rame
Tot poli
16 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
26,22 €
3
4% = 1,14 €
25,08 €
5
6% = 1,60 €
24,62 €
10
7% = 1,90 €
24,32 €
25
9% = 2,24 €
23,98 €
50
10% = 2,62 €
23,60 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (26,22 € / Pezzo)
26,22 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Inserto a punta
- HDC U A 16 MT
Dati tecnici
- Peso netto: 77 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33,5 mm
- profondità: 84,5 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie: TENSIONE
- di misurazione HE (DIN EN 61984): Tensione
- di misurazione 500 V secondo UL/CSA:
- Tensione d'urto nominale 600 V AC/DC (DIN EN 61984):
- Corrente nominale 6 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 12
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: Collegamento PE
- : Max. 8 mm.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensione lama a croce: Misura
- lama PH1 misura lama a intaglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,5 x 3.0
- altezza spina: 33,5 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HE
- Caratteristiche
con lega di rame
- Collegamento
A molla
- Tot poli
16 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
16
- Sezione del conduttore (min.)
0.25 mm²
- Contenuto
1 pz.
- Terra
Sì
34
33.5 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 203355 Weidmüller 1745840000 Inserto maschio RockStar® HDC HE 16 + PE A molla 1 pz.
Scheda tecnica 203355 Weidmüller 1745840000 Inserto maschio RockStar® HDC HE 16 + PE A molla 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 203355 Weidmüller 1745840000 Inserto maschio RockStar® HDC HE 16 + PE A molla 1 pz.
Descrizione
Nel collegamento a molla autobloccante, il livello del collegamento cavo è realizzato come elemento a molla autobloccante. In questo modo risulta esente da manutenzione ed è in grado di stabilire un collegamento sicuro e duraturo caratterizzato da un'elevata resistenza alle vibrazioni.
Numero di poli: 32
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
Numero di poli: 32
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
