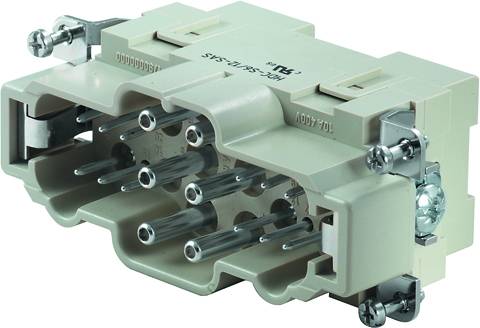

Weidmüller 1790000000 Inserto maschio RockStar® HDC 48A 6 + 12 + PE Connettori assiali a vite 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
Connettori assiali a vite
Serie
RockStar® HDC 48A
Caratteristiche
con lega di rame
Tot poli
6 + 12 + PE
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
733,61 €
3
2% = 17,91 €
715,70 €
5
3% = 25,02 €
708,59 €
10
4% = 29,79 €
703,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (73,36 € / Pezzo)
733,61 €
IVA escl.
Spedizione gratuita
Solo 1 Set(s) disponibili
Dati tecnici
- Peso netto: 147 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 47,3 mm
- profondità: 84,5 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie:
- Tensione di misurazione MixMate (DIN EN 61984): Tensione
- di misurazione 690 V secondo UL/CSA: Tensione
- di misurazione 600 V AC/DC (DIN EN 61984):
- Corrente nominale 8 kV (DIN EN 61984): Classe
- di infiammabilità 48 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 8
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 14
- lunghezza di spellatura collegamento: Collegamento PE
- : Max. 8 mm.
- Coppia di serraggio 2,5 Nm min. Collegamento PE:
- 2 Nm vite di fissaggio: M 5
- dimensione lama intaglio a croce: Misura
- lama PZ2 (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- altezza spina: 47,3 mm
- numero contatti di potenza: 6
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC 48A
- Caratteristiche
con lega di rame
- Collegamento
Connettori assiali a vite
- Tot poli
6 + 12 + PE
- Sezione del conduttore (max.)
10 mm²
- Numero Poli
6
12
- Sezione del conduttore (min.)
2.5 mm²
- Sezione conduttore contatto di potenza (max.)
10 mm²
- Sezione conduttore contatto di potenza (min.)
2.5 mm²
- Sezione conduttore contatto di controllo (max.)
2.5 mm²
- Sezione conduttore contatto di controllo (min.)
0.5 mm²
- Contenuto
10 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 194503 Weidmüller 1790000000 Inserto maschio RockStar® HDC 48A 6 + 12 + PE Connettori assiali a vite 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 194503 Weidmüller 1790000000 Inserto maschio RockStar® HDC 48A 6 + 12 + PE Connettori assiali a vite 10 pz.
Descrizione
La serie MixMate si caratterizza per la possibilità di trasmettere contemporaneamente in un connettore correnti e tensioni di dimensionamento elevate, ma anche segnali. Per fissare i cavi è possibile utilizzare la tecnica a vite assiale.
Collegamento a vite assiale Tecnica di collegamento TOP
Collegamento a vite assiale Tecnica di collegamento TOP
