Name: Weidmüller 1826170000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 13 pz.
Brand: Weidmüller
SKU: 359322
Availability: BackOrder

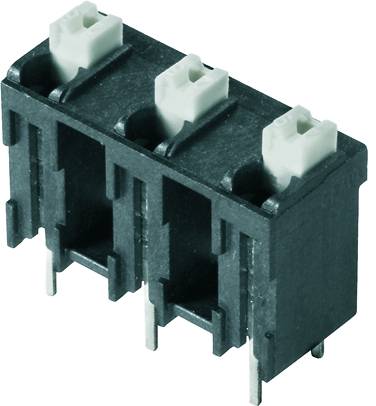

'Immagine di un connettore elettronico con tre inserti bianchi, montato su una base nera. Utilizzato per collegare circuiti.'

Tipo prodotto

Morsetto a molla

Passo

7.5 mm

Poli per fila

Numero Poli

Collegamento

Da CS

morsetto Push-In

Scheda tecnica (PDF)

Consegna entro Mar 1 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 13 pz.)

Set(s)

Totale (22,12 € / Pezzo)

22,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Blocco di morsetti a molla

Contenuto 13 pz.

Servizi e promozioni supplementari

Dati tecnici

Tipo: LSF-SMT 7.50/06/180 3.5SN BK TU

Tipo prodotto: Morsetto a molla

Caratteristiche: con collegamento a molla Push In

Passo: 7.5 mm

Numero di righe: 1

Poli per fila: 6

Numero Poli: 6

Serie: LSF

Lunghezza di spellatura (min.): 8 mm

Lunghezza di spellatura (max.): 8 mm

Collegamento: Da CS
morsetto Push-In

Corrente nominale: 12 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 12 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 28

Direzione di innesto: Perpendicolare al PCB

AWG max.: 14

Materiale di contatto: Lega di rame

Colore: Nero

Protezione cavi: Sì

Peso: 6.923 g

Codice articolo produttore: 1826170000

Imballaggio industriale: Sì

Contenuto: 13 pz.

Tensione nom.: 300 V

Larghezza: 41.7 mm

Altezza: 17.5 mm

Lunghezza: 7.8 mm

Tipo: LSF-SMT 7.50/06/180 3.5SN BK TU

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Poli per fila

Numero Poli

Direzione di innesto

Tipo prodotto

Weidmüller 1826170000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 13 pz.

Articolo n°:359322

Consegna entro Mar 1 Dic

Conrad Electronic

Questo articolo

Perpendicolare al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

Weidmüller 1824880000 Morsetto a molla 1.5 mm² Numero Poli (num) 2 Nero 47 pz.

Articolo n°:359251

Consegna entro Mar 27 Ott

5 Set(s)Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

24,58 €^*

Weidmüller 1824890000 Morsetto a molla 1.5 mm² Numero Poli (num) 3 Nero 28 pz.

Articolo n°:359252

Consegna entro Mar 27 Ott

5 Set(s)Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,94 €^*

Weidmüller 1824900000 Morsetto a molla 1.5 mm² Numero Poli (num) 4 Nero 20 pz.

Articolo n°:359253

Consegna entro Mar 1 Dic

Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

Weidmüller 1824910000 Morsetto a molla 1.5 mm² Numero Poli (num) 5 Nero 16 pz.

Articolo n°:359254

Consegna entro Mar 1 Dic

Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

Weidmüller 1824920000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 13 pz.

Articolo n°:359255

Consegna entro Mar 1 Dic

Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

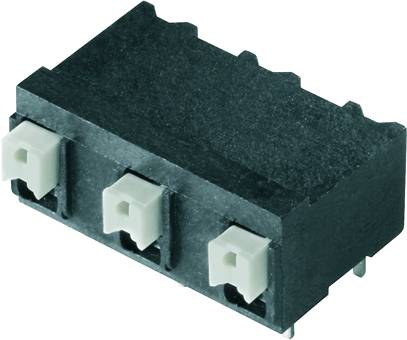

Weidmüller 1824930000 Morsetto a molla 1.5 mm² Numero Poli (num) 7 Nero 11 pz.

Articolo n°:359256

Consegna entro Mar 1 Dic

Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

18,02 €^*

Weidmüller 1824940000 Morsetto a molla 1.5 mm² Numero Poli (num) 8 Nero 9 pz.

Articolo n°:359257

Consegna entro Mar 1 Dic

Conrad Electronic

Orizzontale al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

16,39 €^*

Weidmüller 1826130000 Morsetto a molla 1.5 mm² Numero Poli (num) 2 Nero 47 pz.

Articolo n°:359318

Consegna entro Mar 27 Ott

5 Set(s)Conrad Electronic

Perpendicolare al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

24,58 €^*

Weidmüller 1826140000 Morsetto a molla 1.5 mm² Numero Poli (num) 3 Nero 28 pz.

Articolo n°:359319

Consegna entro Mar 27 Ott

5 Set(s)Conrad Electronic

Perpendicolare al PCB

Morsetto a molla

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,94 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 359322 Weidmüller 1826170000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 13 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 359322 Weidmüller 1826170000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 13 pz.

Descrizione

Morsetti per circuito stampato per equipaggiamento automatico nel processo Reflow (SMT), con tecnica Push In per il collegamento del conduttore. Collegamento e azionamento del cursore in un'unica direzione (TOP). Confezione in scatola o nastro su bobina, lunghezza dei codoli ottimizzata a 1,5 mm o 3,5 mm. 0,20 - 1,5 mm² (IEC) / 24 - 16 AWG (UL) 800 V (IEC) / 300 V (UL) 17,5 A (IEC) / 12 A (UL)
