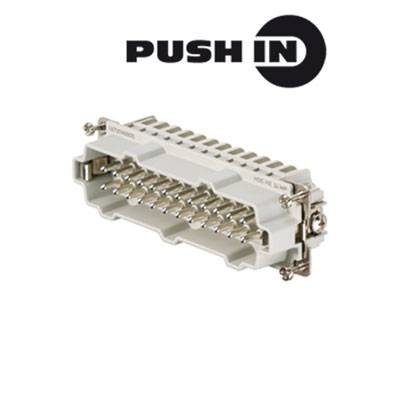

Weidmüller 1873590000 Inserto maschio RockStar® HDC HE 24 + PE morsetto Push-In 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
morsetto Push-In
Serie
RockStar® HDC HE
Caratteristiche
con lega di rame
Tot poli
24 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
25,40 €
3
4% = 1,10 €
24,30 €
5
6% = 1,55 €
23,85 €
10
7% = 1,83 €
23,57 €
25
9% = 2,17 €
23,23 €
50
10% = 2,54 €
22,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (25,40 € / Pezzo)
25,40 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC U 24 MP
Servizi e promozioni supplementari
Dati tecnici
- Peso netto: 104 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 34,3 mm
- profondità: 111 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie: TENSIONE
- di misurazione HE (DIN EN 61984): Tensione
- di misurazione 500 V secondo UL/CSA: Tensione
- d'urto nominale 600 V AC/DC (DIN EN 61984):
- Corrente nominale 6 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 12
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: Collegamento PE
- 10 mm max.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensione lama a croce: Misura
- lama PH1 misura lama a intaglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,5 x 3.0
- altezza spina: 34,3 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HE
- Caratteristiche
con lega di rame
- Collegamento
morsetto Push-In
- Tot poli
24 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
24
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
34
34.3 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Other
Silver
3
0.5-2.5 mm²
0.5-1.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 204479 Weidmüller 1873590000 Inserto maschio RockStar® HDC HE 24 + PE morsetto Push-In 1 pz.
Scheda tecnica 204479 Weidmüller 1873590000 Inserto maschio RockStar® HDC HE 24 + PE morsetto Push-In 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 204479 Weidmüller 1873590000 Inserto maschio RockStar® HDC HE 24 + PE morsetto Push-In 1 pz.
Descrizione
La tecnologia di collegamento PUSH IN è una tecnica ad innesto diretto. Il cavo pretrattato può essere innestato direttamente nel livello di collegamento cavo senza bisogno di mezi ausiliari.
Numero di poli: 48
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Tecnologia PUSH IN
Numero di poli: 48
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Tecnologia PUSH IN
